สอนการใช้งานบอร์ด ESP8266 กับ Fingerprint sensor สแกนลายนิ้วมือเปิด/ปิดประตู

สอนการใช้งานบอร์ด ESP8266 กับ Fingerprint sensor สแกนลายนิ้วมือเปิด/ปิดประตู โดยใช้กลอนไฟฟ้าในการล็อกประตู มีความปลอดภัยสูง ใช้งานได้หลากหลาย

รายการอุปกรณ์
Fingerprint
กลอนไฟฟ้า
ESP8266
สายจั้มเปอร์
Breadboard 400 holes
LED
Relay
220R

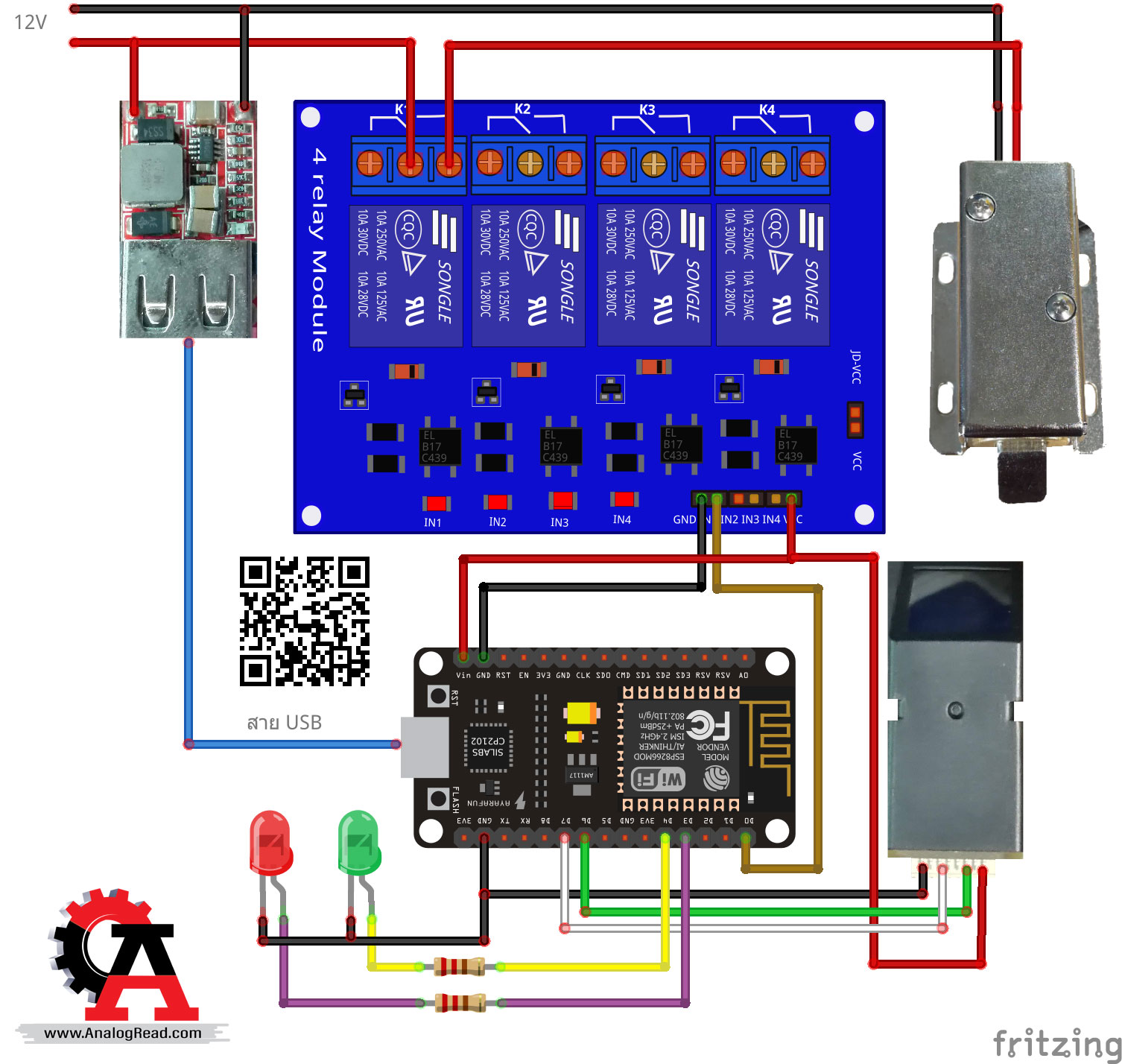

การต่อวงจร
Fingerprint ----> ESP8266
V+  ---->  Vin
Tx ---->  D6
Rx  ---->  D7
Gnd   ---->  Gnd
*** หาก Fingerprint ไม่บอกชื่อขาให้ต่อตามสีสายไฟ
Fingerprint ----> ESP8266
แดง  ---->  Vin
เขียว ---->  D6
ขาว  ---->  D7
ดำ   ---->  Gnd

LED1 สีเขียว ----> ESP8266
Anode(+)   ----> 220R ----> D4
Cathode(-) ----> Gnd

LED2 สีแดง ----> ESP8266
Anode(+)   ----> 220R ----> D3
Cathode(-) ----> Gnd

Relay ----> ESP8266
Vcc  ---->  Vin
IN1  ---->  D0
Gnd ---->  Gnd



Library ที่ใช้งาน
1.https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

วิธีดาวน์โหลดและติดตั้งโปรแกรม Arduino IDE
วิธีติดตั้ง Library
วิธีใช้ Arduino IDE อัพโหลดโค้ด กับบอร์ด ESP8266

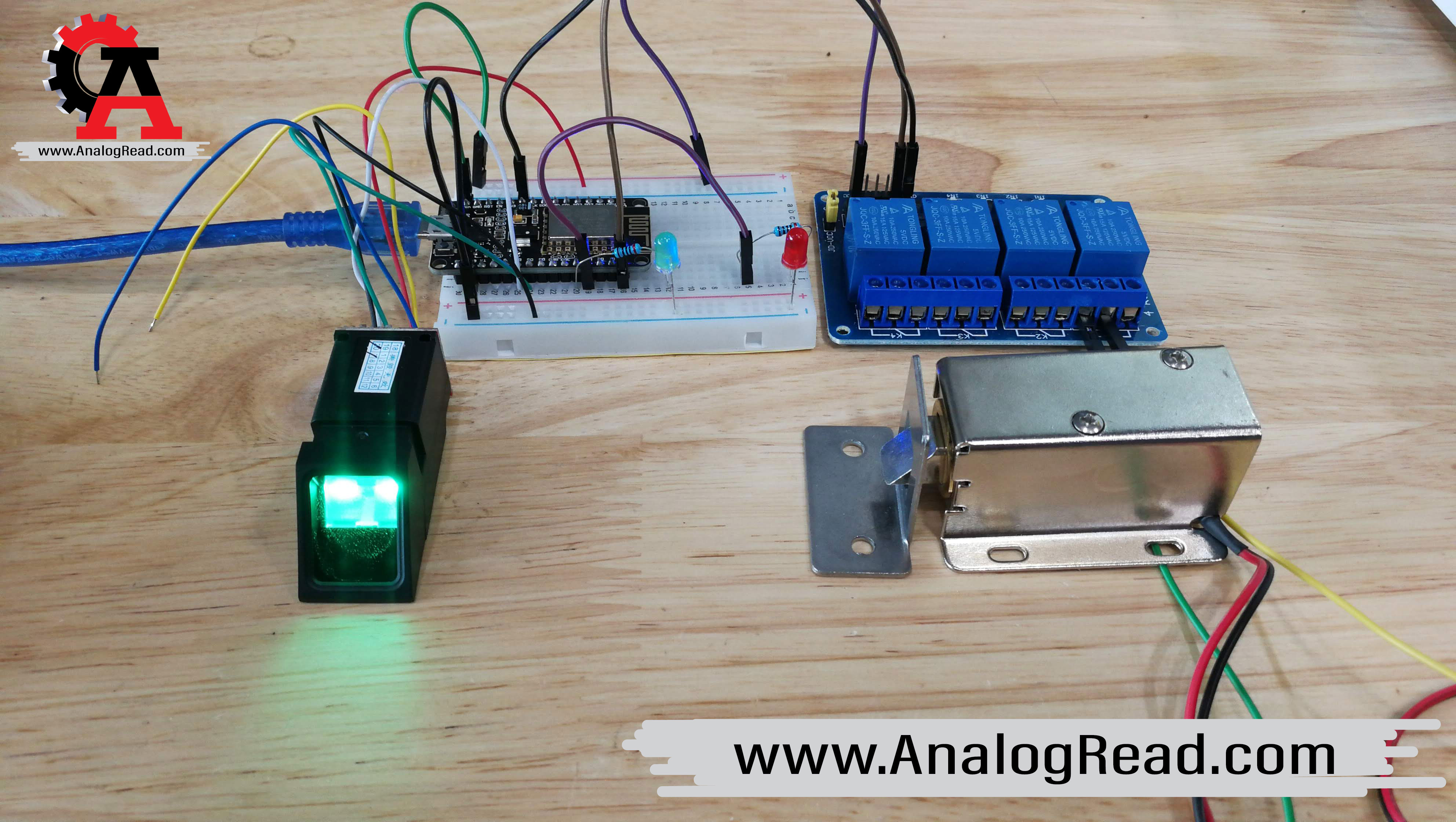

ตัวอย่างการงาน
1.วิธีบันทึกลายนิ้วมือ เปิด Serial Monitor เลือกเป็น Newline จากนั้นพิมพ์คำส่ง NZNZ,1 แล้วกด Enter
  >> NZNZ   คือรหัสผ่านใช้ในการบันทึกลายนิ้วมือ สามารถปรับเปลี่ยนได้
  >> 1         คือ ID ประจำแทนลายนิ้วมือสามารถ กำหนดได้ตั้งแต่ 1 ถึง 162


2.นำนิ้วไปสแกนรอจนแสดงข้อความ "Remove finger" ให้นำนิ้วออกแล้วนำกลับมาสแกนรอบที่2

3.เมื่อเสร็จสิ้นจะแสดงข้อความว่า "Stored!" หากต้องการบันทึกหลายลายนิ้วมือให้ทำขั้นตอนที่1 โดยเปลี่ยนเลข ID

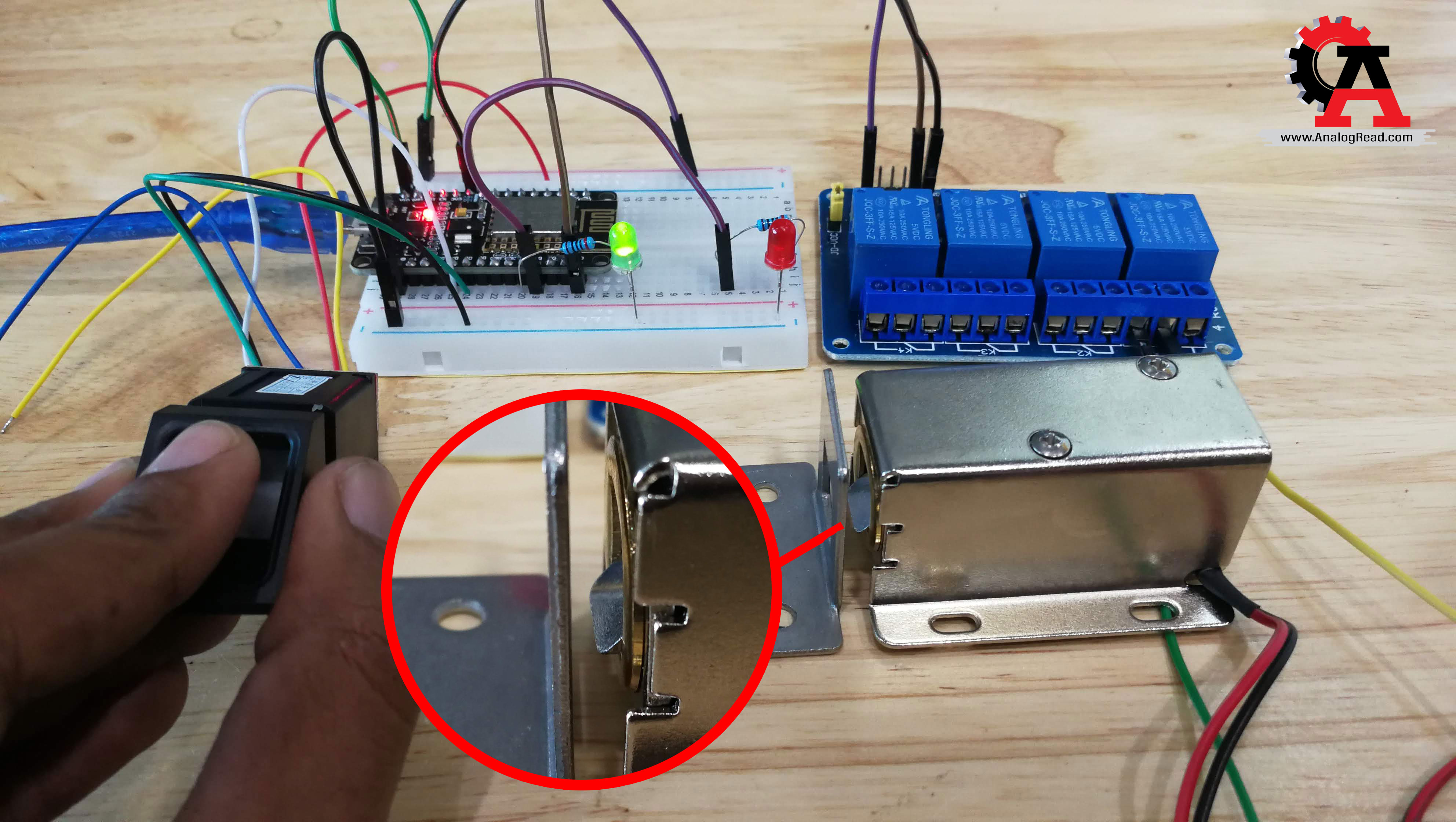

4.เมื่อสแกนลายนิ้วมือแล้วตรงกับ ID ที่บันทึก กลอนไฟฟ้าจะปลดล็อก

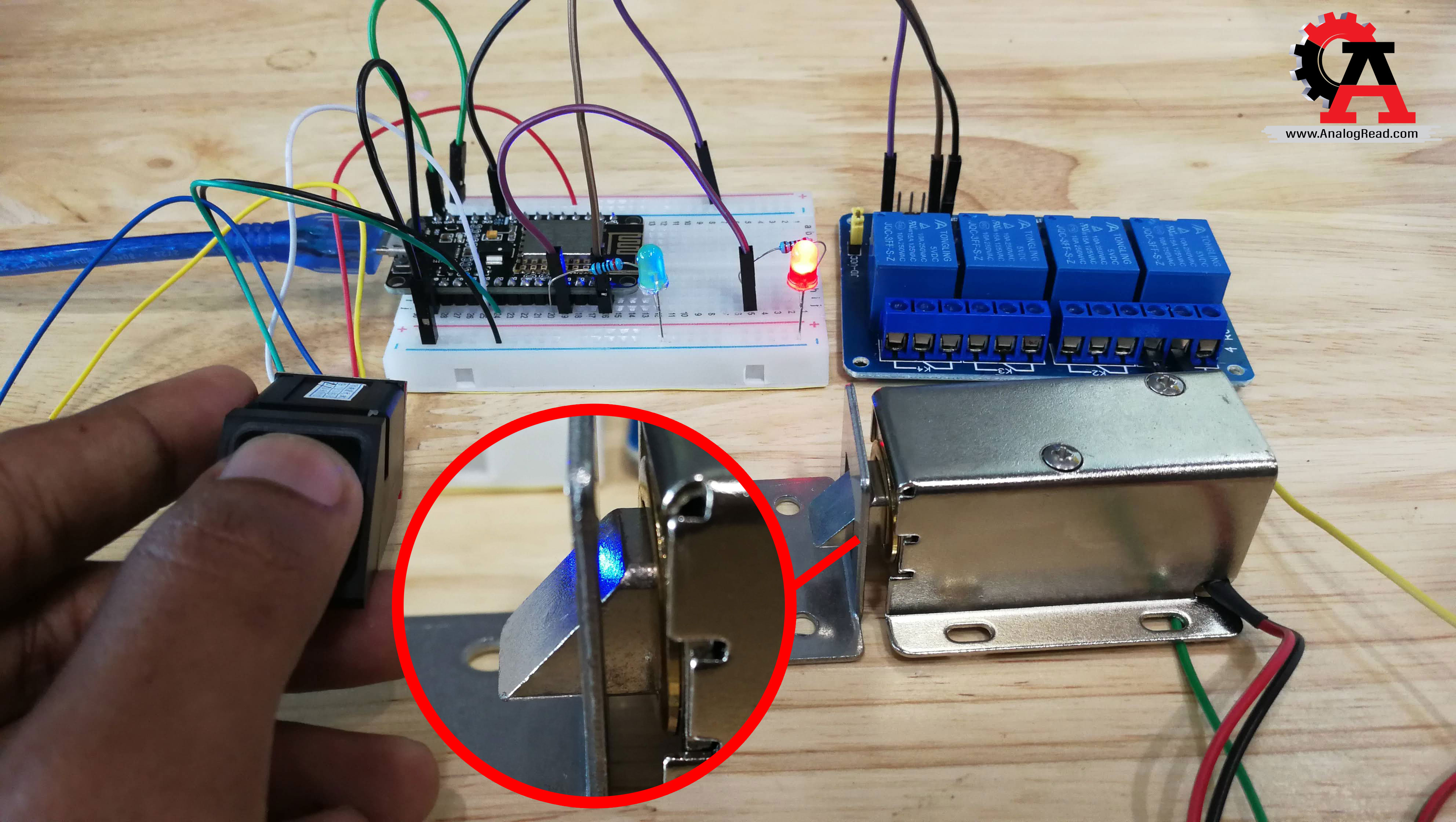

5.หากลายนิ้วมือไม่ตรงกับที่บันทึก กลอนไฟฟ้าไม่ปลดล็อก
