สอนการใช้งานบอร์ด Arduino กับ Module sensor MQ-5 (High sensitivity to LPG)
Module sensor MQ-5 เป็นเซนเซอร์ที่ใช้ในการตรวจจับปริมาณแก๊สเอลพีจีในอากาศ โดยใช้หลักการเปลี่ยนแปลงความต้านทานเมื่อมีการดูดซับแก๊สเอลพีจี เซนเซอร์ประกอบไปด้วยหลอดเซรามิก Al2O3 (Aluminium oxide) ขนาดเล็ก, ชั้นตรวจจับ SnO2 (Tin oxide), และขดลวดทำความร้อน
เอกสารเพิ่มเติม

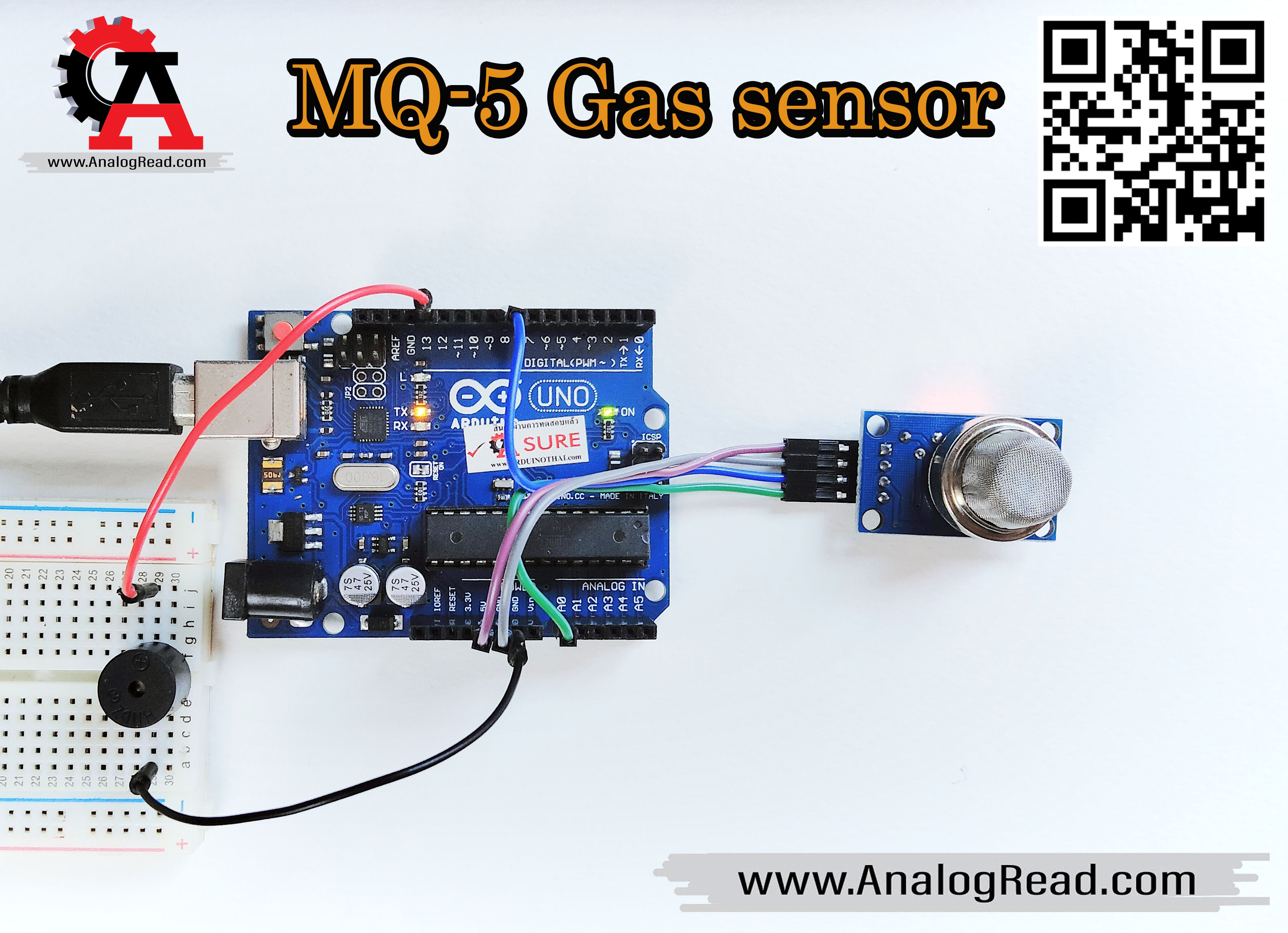

การต่อใช้งาน
MQ-5 ---> Arduino
- Vcc ---> 5V
- GND ---> GND
- DO ---> Digital pin 9
- AO ---> Analog pin A0
รายการอุปกรณ์
วิธีการใช้งาน Arduino IDE
2. คัดลอกซอร์สโค้ดตัวอย่าง
3. ไปที่แถบเมนูบาร์เลือก tool > Board > Arduino AVR Board > Arduino Uno
4. กดปุ่ม Upload ใต้แถบเมนูบาร์

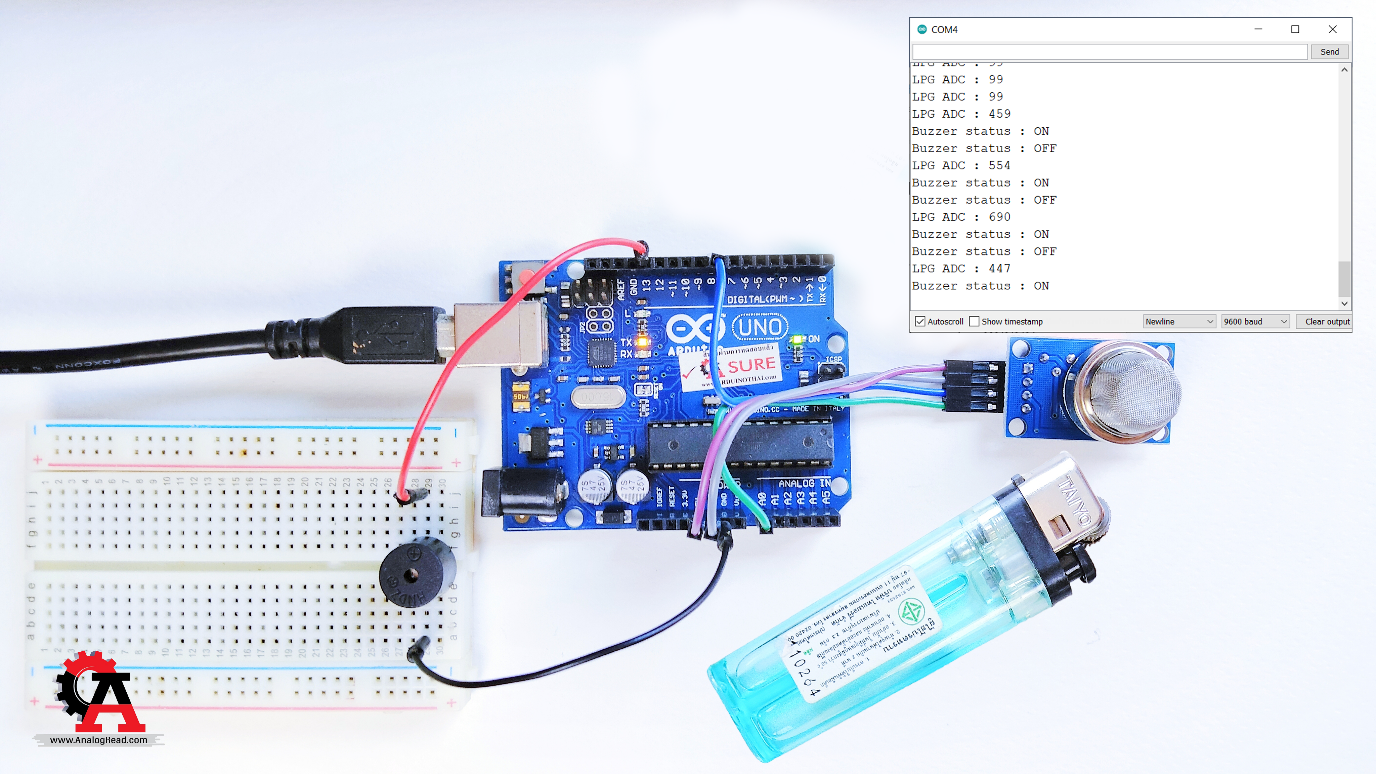

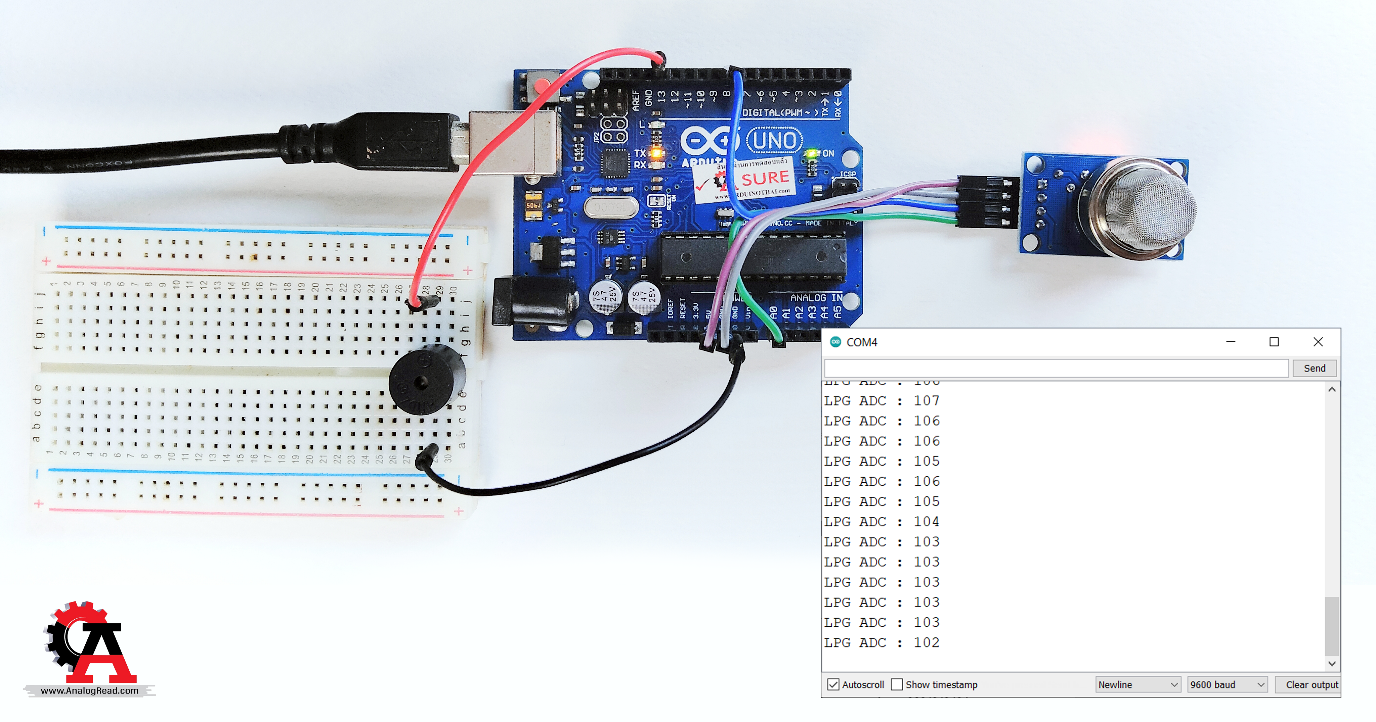

ทำการอัปโหลดซอร์สโค้ดลงในบอร์ด Arduino แล้วเปิดหน้าจอ Serial monitor ที่มุมบนขวาขึ้นมา ในโหมดนี้บอร์ด Arduino จะอ่านค่าแก๊สแอลพีจีได้แบบต่อเนื่อง
และสามารถทดสอบการทำงานของเซนเซอร์ได้โดยการนำแก๊สจากไฟแช็กฉีดเข้าไปในตัวเซนเซอร์จะทำให้การอ่านค่าของเซนเซอร์มีการเปลี่ยนแปลงไป

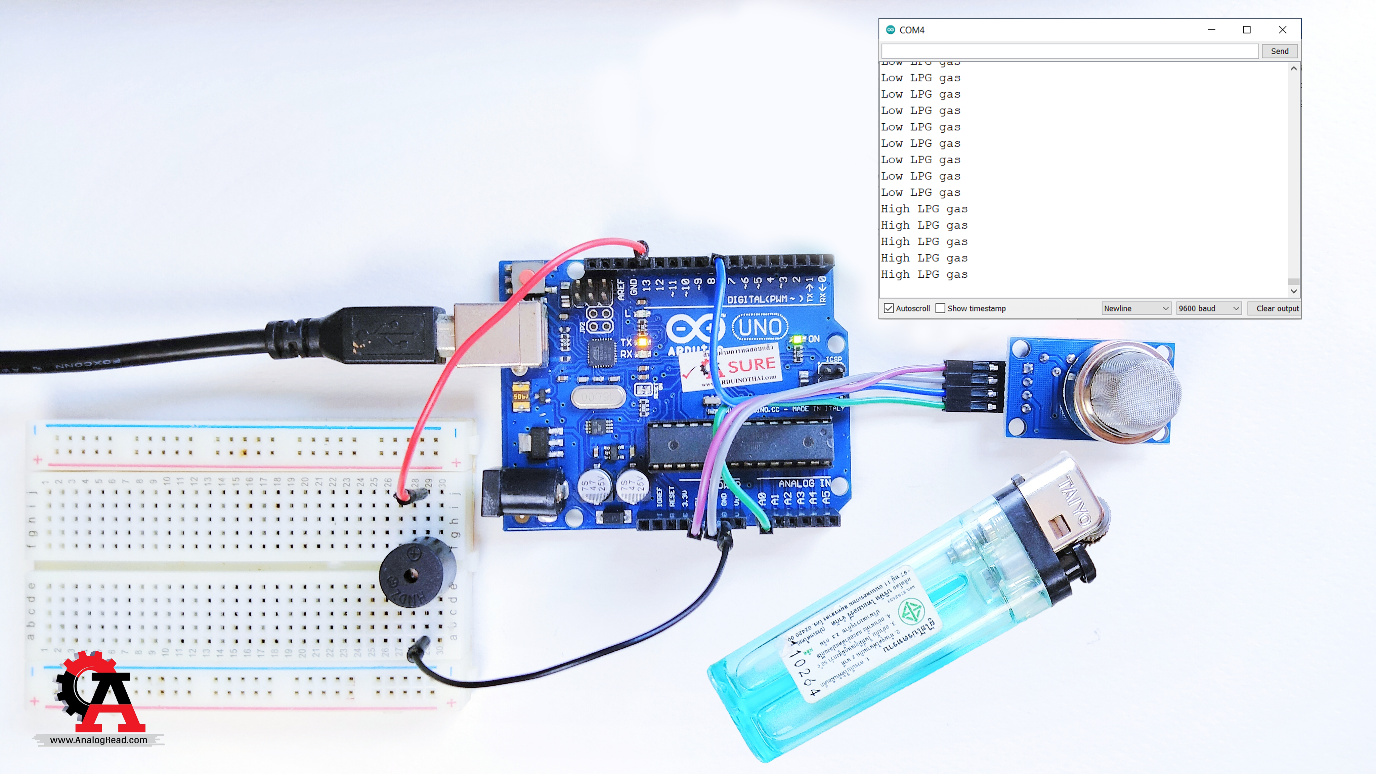

เมื่อทำการอัปโหลดซอร์สโค้ดลงในบอร์ด Arduino และให้เปิดหน้าจอ Serial monitor ที่มุมบนขวาขึ้นมา ในโหมดนี้บอร์ด Arduino จะรับค่าได้เพียงแค่ 0 กับ 1 เท่านั้น หากปริมาณแก๊สแอลพีจีมีมากกว่าระดับที่ปรับไว้บนตัวต้านทานปรับค่าได้ที่อยู่ใน Module sensor MQ-5 จะทำให้เซนเซอร์ส่งค่าไปยังบอร์ด Arduino เป็น 0 ทำให้ Buzzer แจ้งเตือนส่งเสียงบี๊บออกมา และมีข้อความบนหน้าจอ Serial monitor ว่า “High LPG gas”

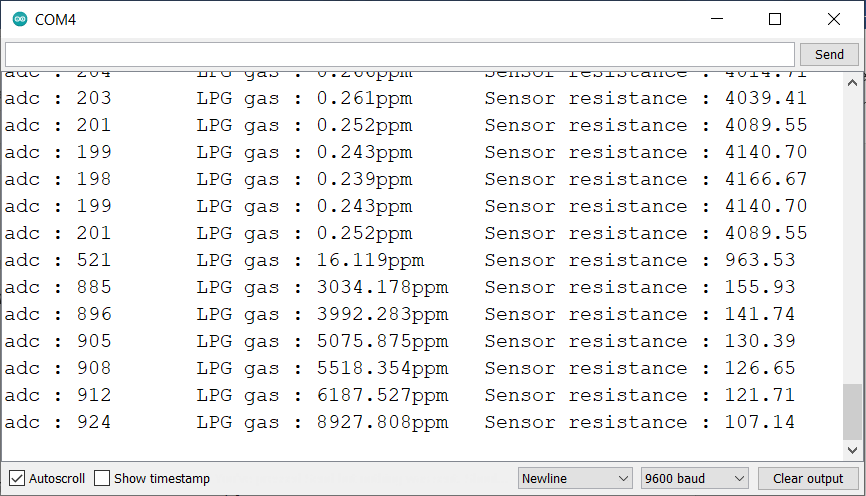

เมื่อทำการอัปโหลดซอร์สโค้ดไปยังบอร์ด Arduino และเปิดหน้าจอ Serial monitor ขึ้นมาจะแสดงค่า 3 ค่า คือ
2. ค่าปริมาณแก๊สแอลพีจีที่อยู่ในอากาศ (ppm)

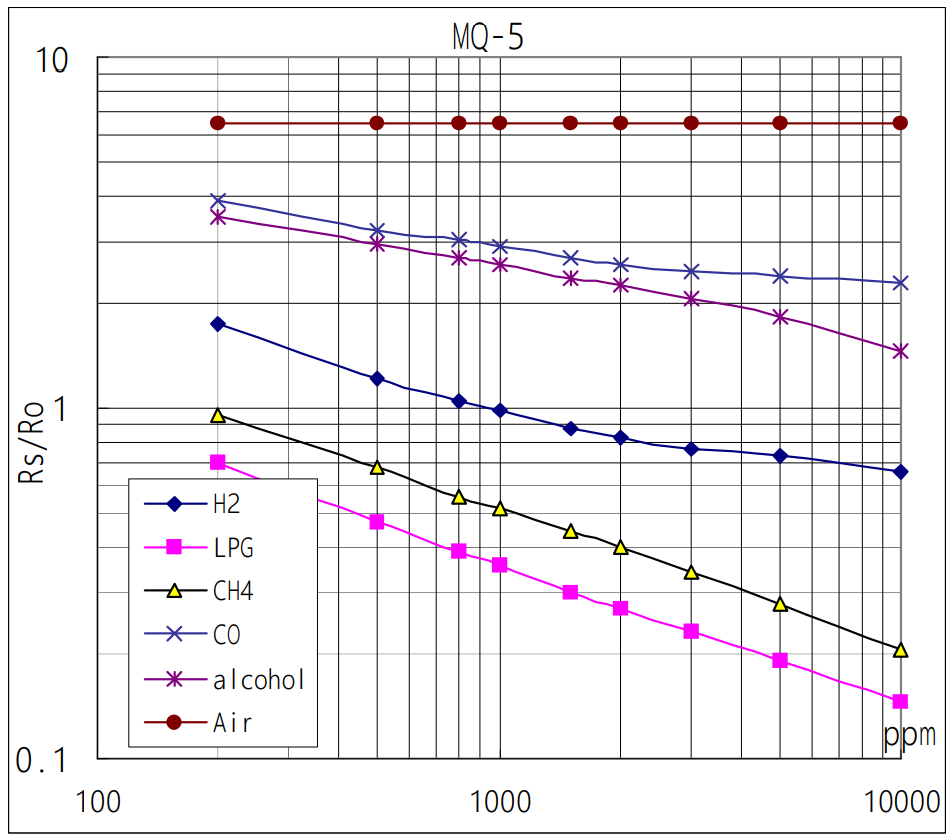

3. ค่าความต้านทานภายในของเซนเซอร์เมื่อดูดซับแก๊สแอลพีจีที่อยู่ในอากาศ โดยค่าความต้านทานเซนเซอร์จะแปรผกผันกับปริมาณแก๊สแอลพีจีและมีเทนที่อยู่ในอากาศ
ทดสอบวัดค่าแก๊สแอลพีจีจากไฟแช็ก
