สอนการใช้งานบอร์ด Arduino กับ Module sensor MQ-137 (Ammonia sensor)
Module sensor MQ-137 เป็นเซนเซอร์ที่ใช้ในการตรวจจับปริมาณแอมโมเนียที่ระเหยในอากาศ โดยใช้หลักการเปลี่ยนแปลงความต้านทานเมื่อมีการดูดซับแก๊สแอมโมเนียที่ระเหยในอากาศ เซนเซอร์ประกอบไปด้วยหลอดเซรามิกขนาดเล็ก, ชั้นเซนเซอร์, และขดลวดทำความร้อน
เอกสารเพิ่มเติม

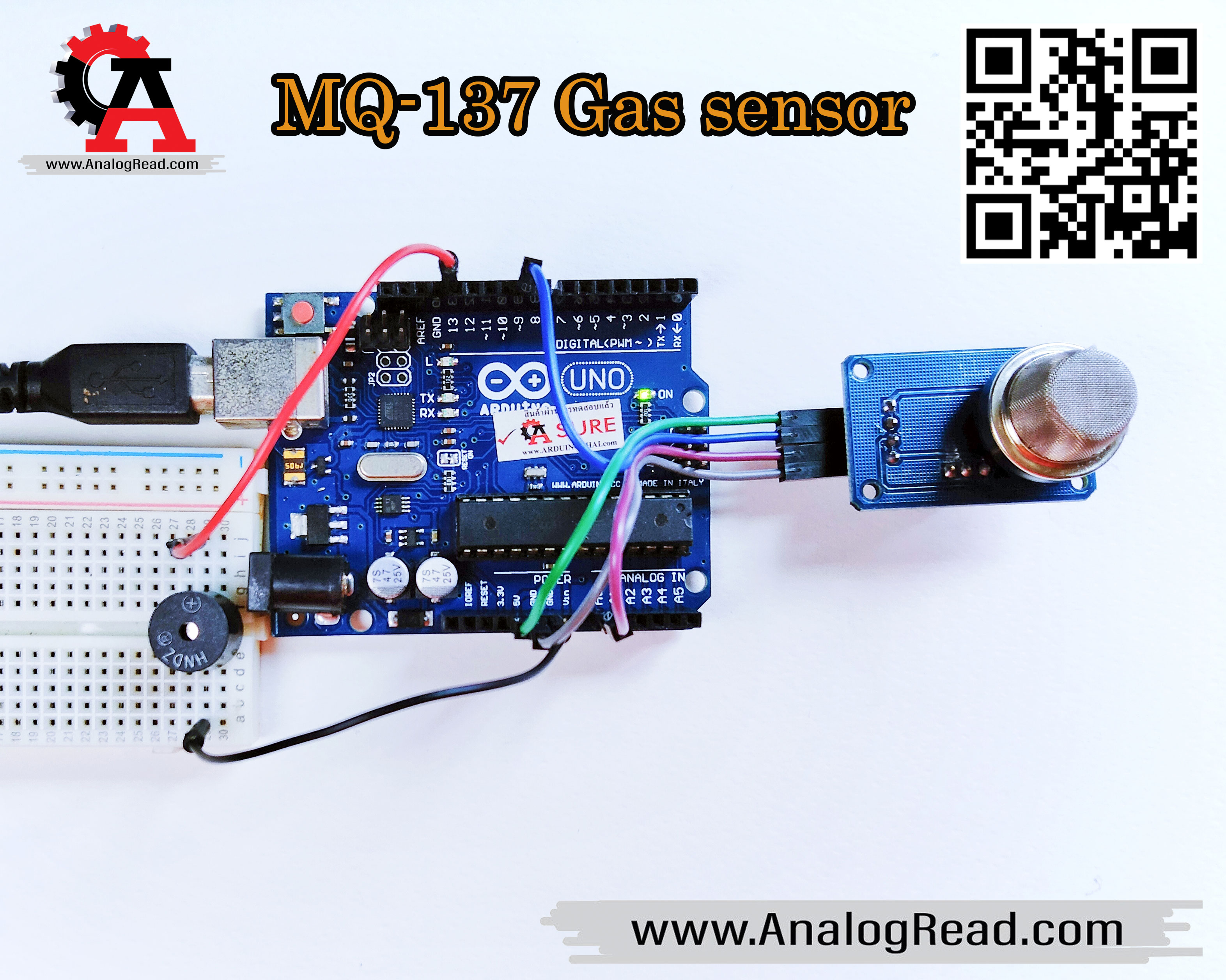

การต่อใช้งาน

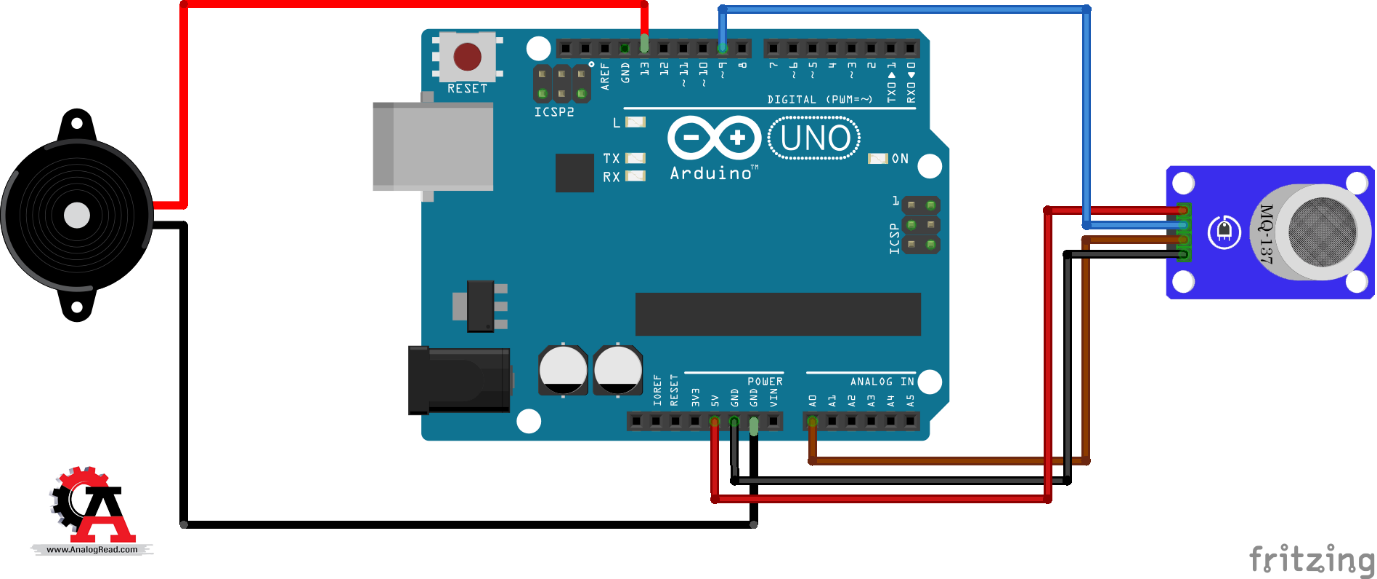

MQ-137 ---> Arduino
- Vcc ---> 5V
- GND ---> GND
- DO ---> Digital pin 8
- AO ---> Analog pin A0
รายการอุปกรณ์
วิธีการใช้งาน Arduino IDE
2. คัดลอกซอร์สโค้ดตัวอย่าง
3. ไปที่แถบเมนูบาร์เลือก tool > Board > Arduino AVR Board > Arduino Uno
4. กดปุ่ม Upload ใต้แถบเมนูบาร์

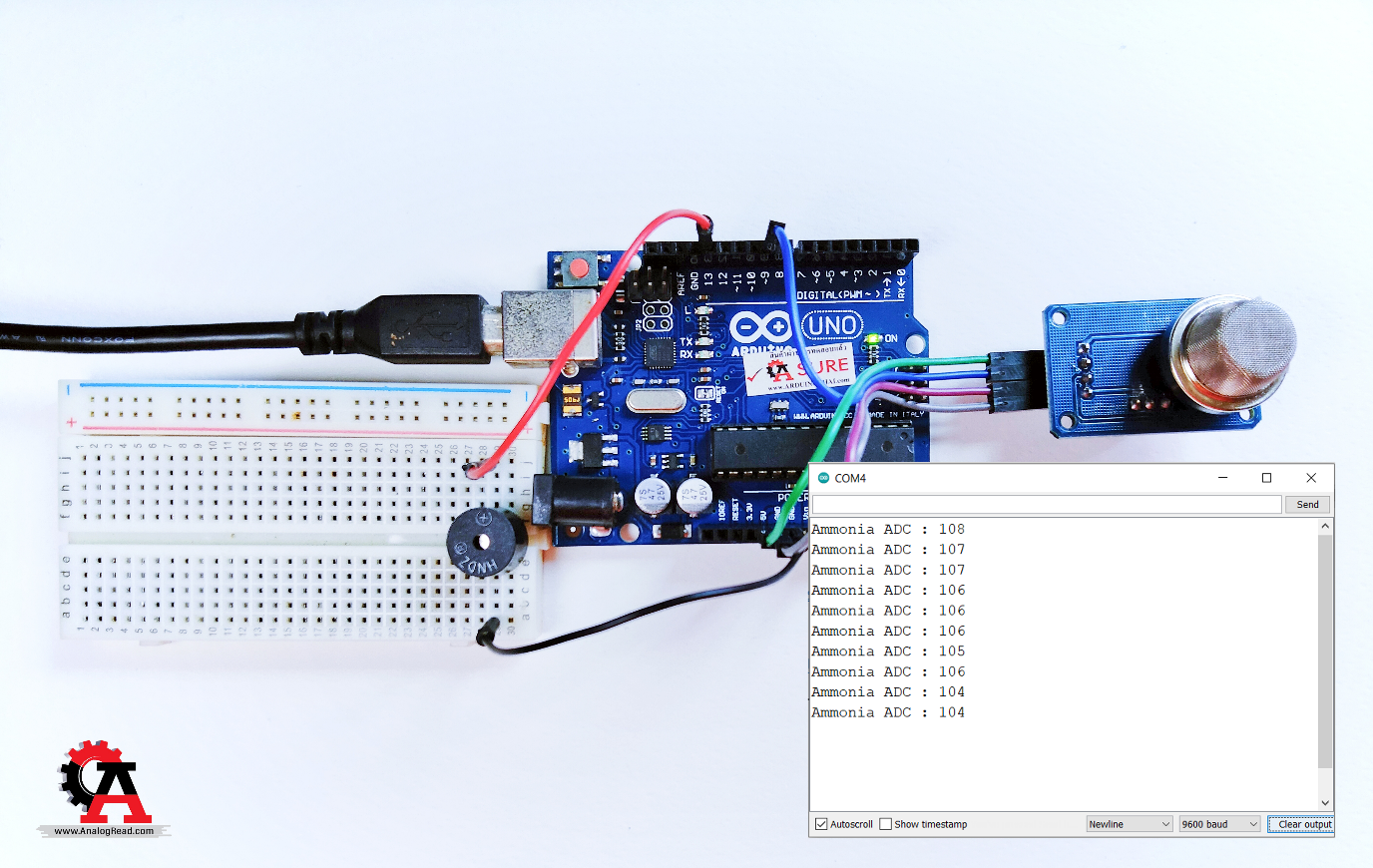

ทำการอัปโหลดซอร์สโค้ดลงในบอร์ด Arduino แล้วเปิดหน้าจอ Serial monitor ที่มุมบนขวาขึ้นมา ในโหมดนี้บอร์ด Arduino จะอ่านค่าแอมโมเนียที่ระเหยในอากาศได้แบบต่อเนื่อง
และสามารถทดสอบการทำงานของเซนเซอร์ได้โดยการนำสำรีก้านชุบแอมโมเนียเข้าไปใกล้เซนเซอร์
เมื่อทำการอัปโหลดซอร์สโค้ดลงในบอร์ด Arduino และให้เปิดหน้าจอ Serial monitor ที่มุมบนขวาขึ้นมา ในโหมดนี้บอร์ด Arduino จะรับค่าได้เพียงแค่ 0 กับ 1 เท่านั้น หากปริมาณแอมโมเนียที่ระเหยในอากาศมีมากกว่าระดับที่ปรับไว้บนตัวต้านทานปรับค่าได้ที่อยู่ใน Module sensor MQ-137 จะทำให้เซนเซอร์ส่งค่าไปยังบอร์ด Arduino เป็น 0 ทำให้ Buzzer แจ้งเตือนส่งเสียงบี๊บออกมา และมีข้อความบนหน้าจอ Serial monitor ว่า “High ammonia”

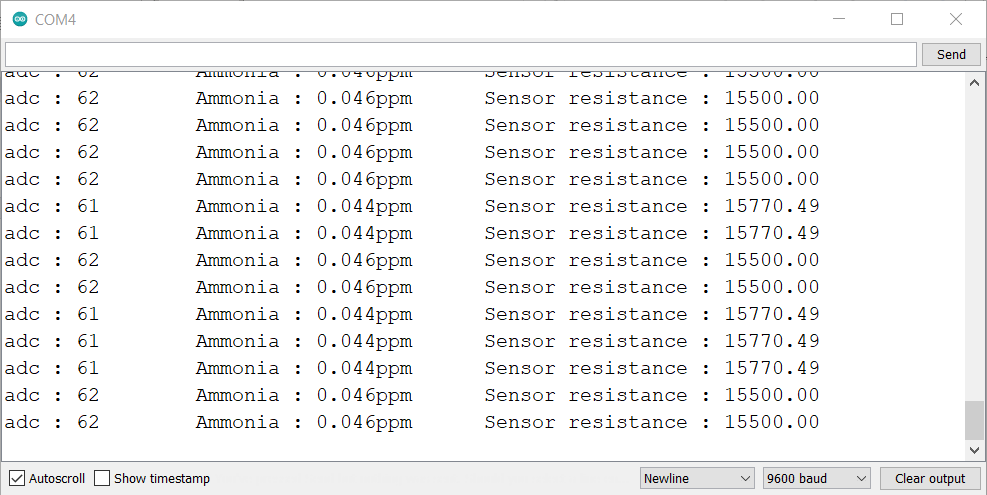

เมื่อทำการอัปโหลดซอร์สโค้ดไปยังบอร์ด Arduino และเปิดหน้าจอ Serial monitor ขึ้นมาจะแสดงค่า 3 ค่า คือ
2. ค่าปริมาณแอมโมเนียที่ระเหยในอากาศ (ppm)

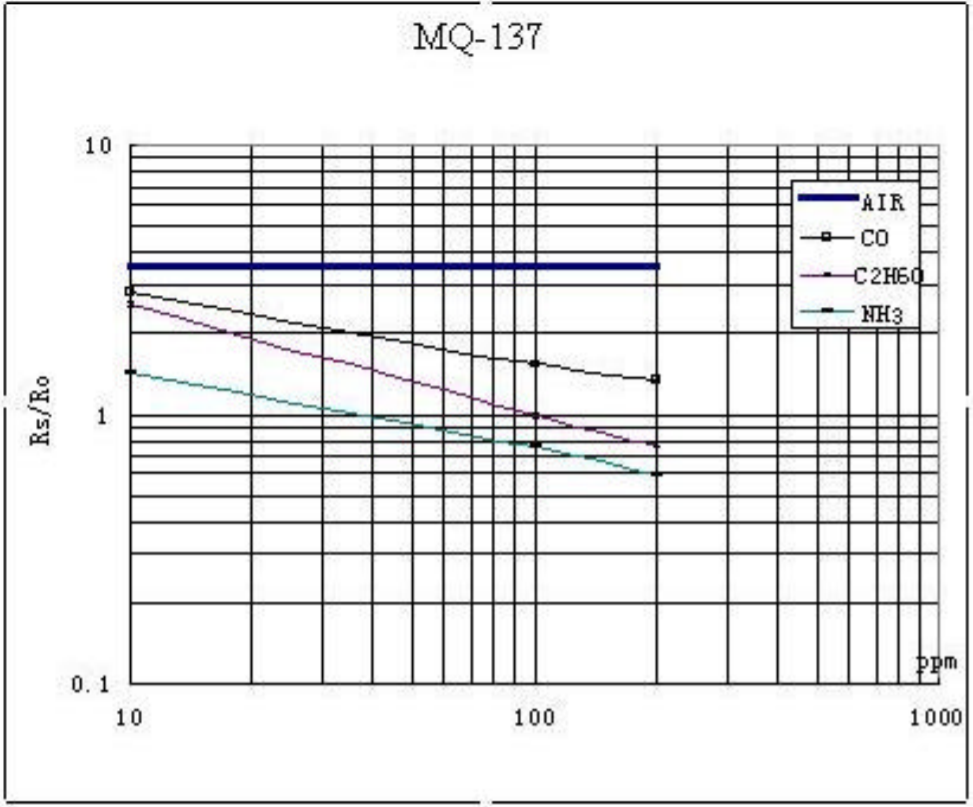

3. ค่าความต้านทานภายในของเซนเซอร์เมื่อดูดซับแอมโมเนียที่ระเหยในอากาศ โดยค่าความต้านทานเซนเซอร์จะแปรผกผันกับปริมาณแอมโมเนียที่ระเหยในอากาศ
ทดสอบวัดปริมาณแอมโมเนียที่ระเหยในอากาศในพื้นที่ทั่วไป
