สอนการใช้งานบอร์ด Arduino กับ GY-8511 analog UV sensor

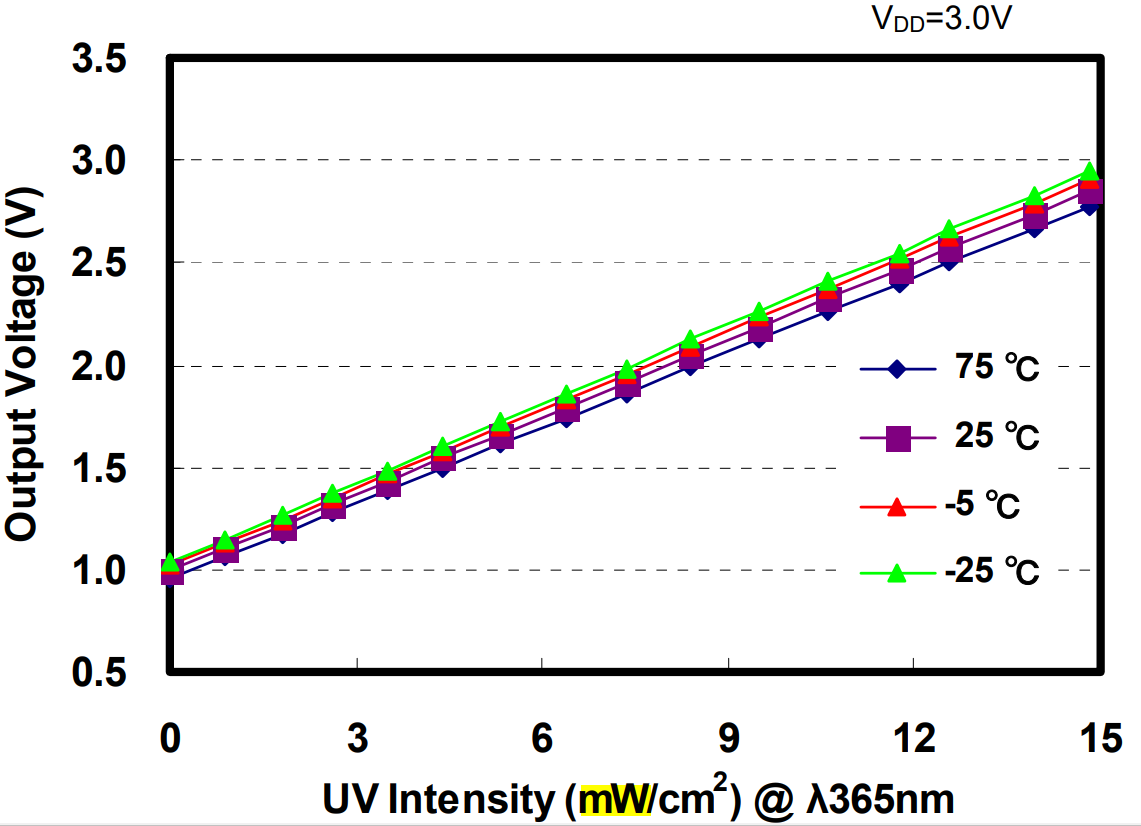

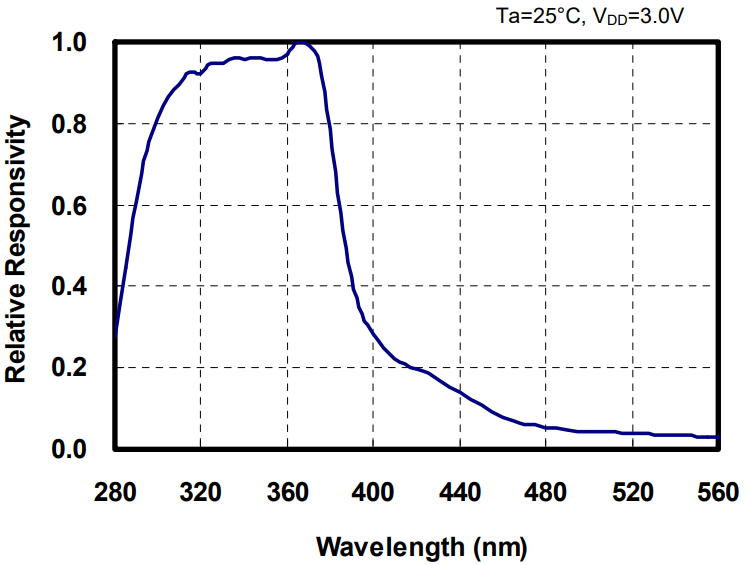

GY-8511 เป็นโมดูลเซนเซอร์ที่ใช้งานง่ายใช้พลังงานต่ำ วัดค่าความเข็มแสง UV ออกมามีหน่วยเป็น mW/cm² GY-8511 ใช้ IC เซนเซอร์วัดแสง UV รุ่น ML8511 เป็นเซนเซอร์ที่มาพร้อมวงจรขยายสัญญาณสัญญาณในตัว ให้เอาต์พุตออกมาเป็นแรงดันไฟฟ้า 0.98 – 2.8V ระดับแรงดันจะเปลี่ยนแปลงเล็กน้อยตามอุณหภูมิที่ใช้งาน เอาต์พุตที่ได้มีความเป็นเชิงเส้นสูงสามารถใช้สมการเส้นตรงในการแปลงค่าจากแรงดันไฟฟ้าเป็นค่าความเข็มแสงได้หรือสามารถใช้วิธีการ map ค่าก็สามารถทำได้เช่นเดียวกัน

เอกสารเพิ่มเติม

• Datasheet

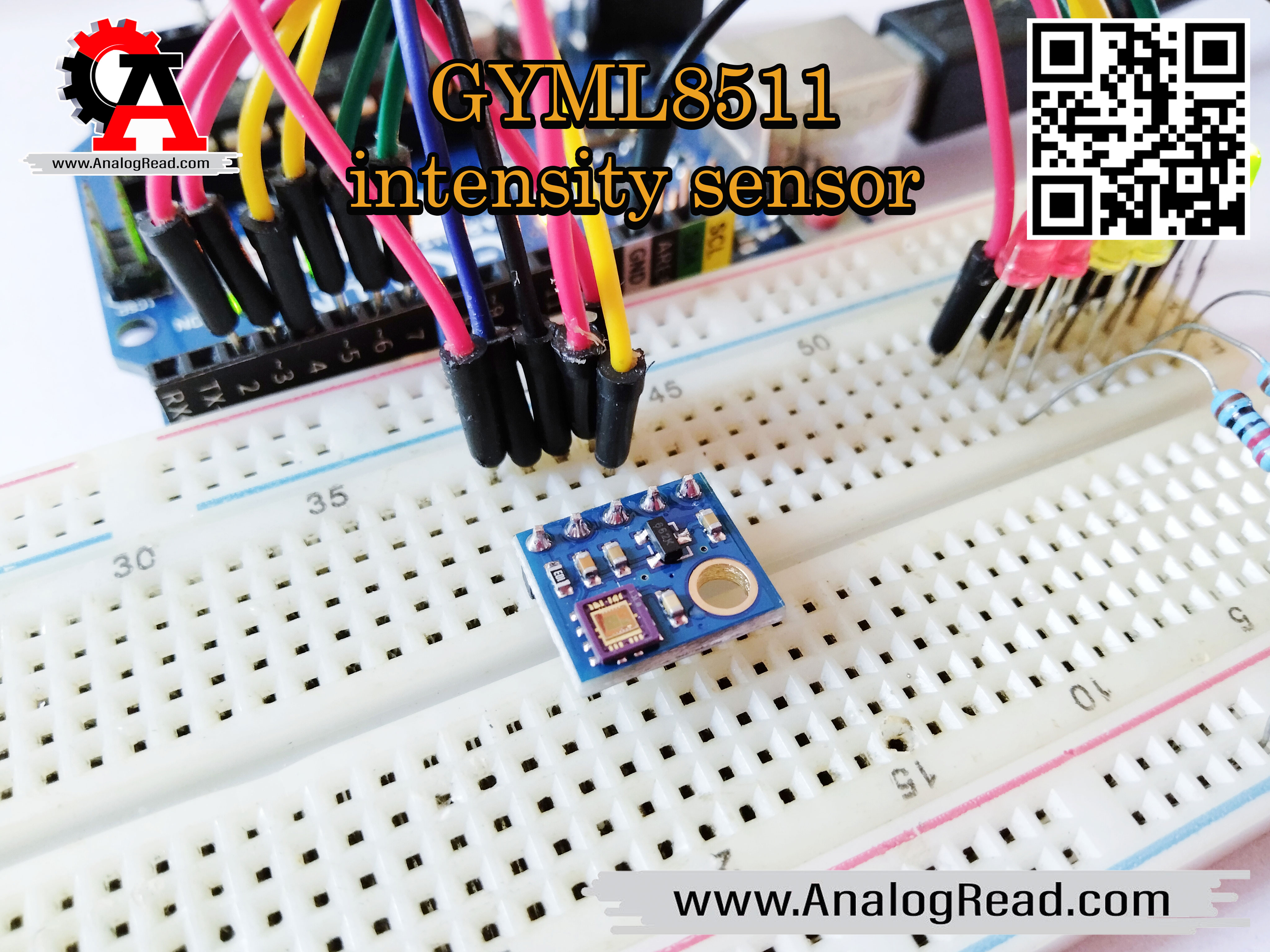

การต่อใช้งาน

GY-1145 ---> Arduino

• Vin ---> 5V
• GND ---> GND
• OUT ---> Analog pin A0
• EN ---> 3V3 ของเซนเซอร์

LED ---> Arduino

• GND ---> R220 ---> LED ---> Arduino digital pin

รายการอุปกรณ์

• GYML8511
• LED
• Arduino Uno R3

วิธีการใช้งาน Arduino IDE

• วิธีดาวน์โหลดและติดตั้งโปรแกรม Arduino IDE
• เริ่มต้นใช้งานบอร์ด Arduino UNO R3 วิธีอัพโหลดโค้ด

1. เปิด Arduino IED ขึ้นมา

2. คัดลอกซอร์สโค้ดตัวอย่าง

3. ไปที่แถบเมนูบาร์เลือก tool > Board > Arduino AVR Board > Arduino Uno

4. กดปุ่ม Upload ใต้แถบเมนูบาร์

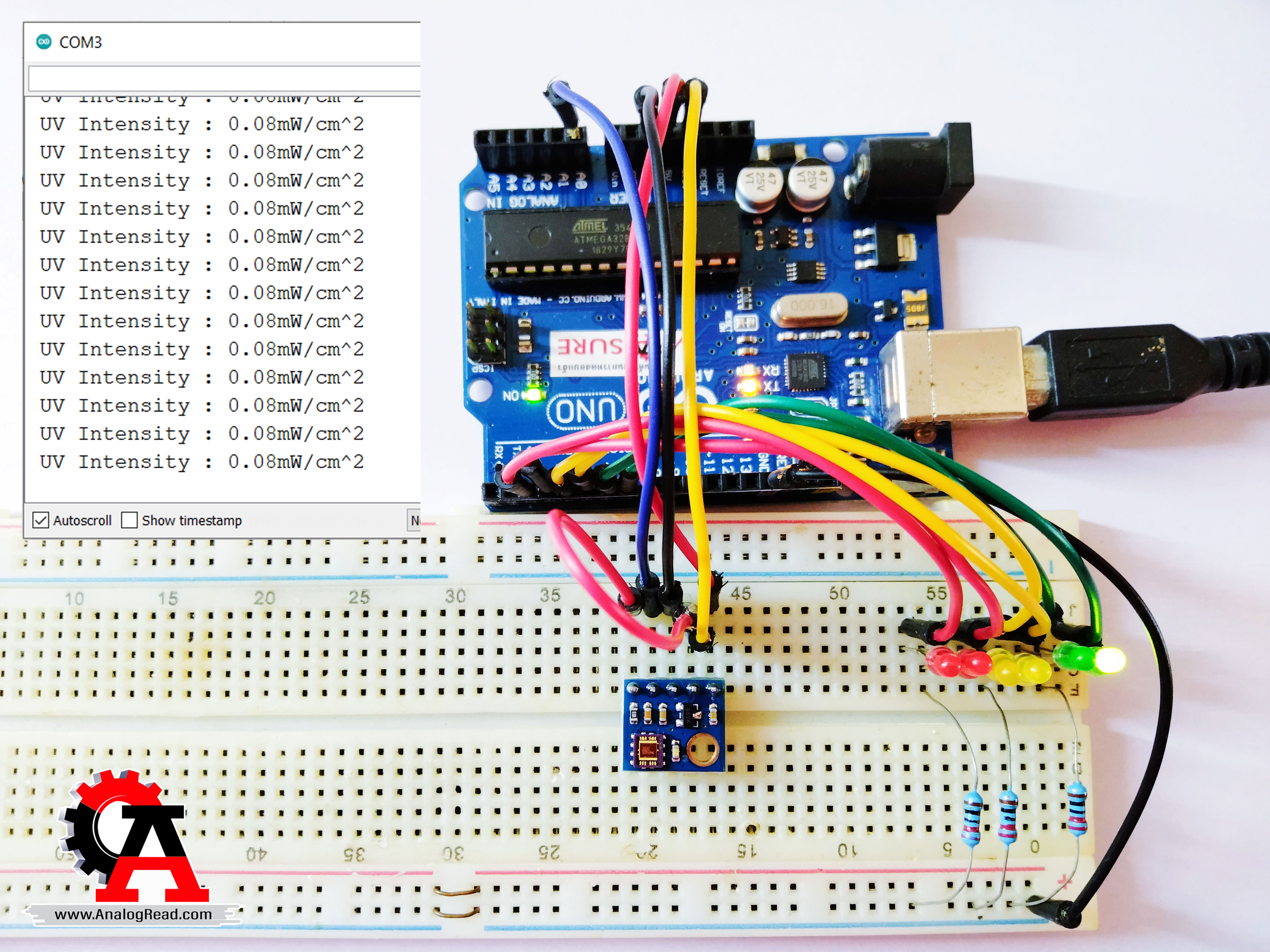

ทำการอัพโหลดซอร์สโค้ดลงในบอร์ด Arduino จากนั้นเปิดหน้าจอ Serial monitor ที่มุมบนขวาขึ้นมา ในหน้าจอ Serial monitor จะแสดงค่าความเข็มของแสง UV ขึ้นมา

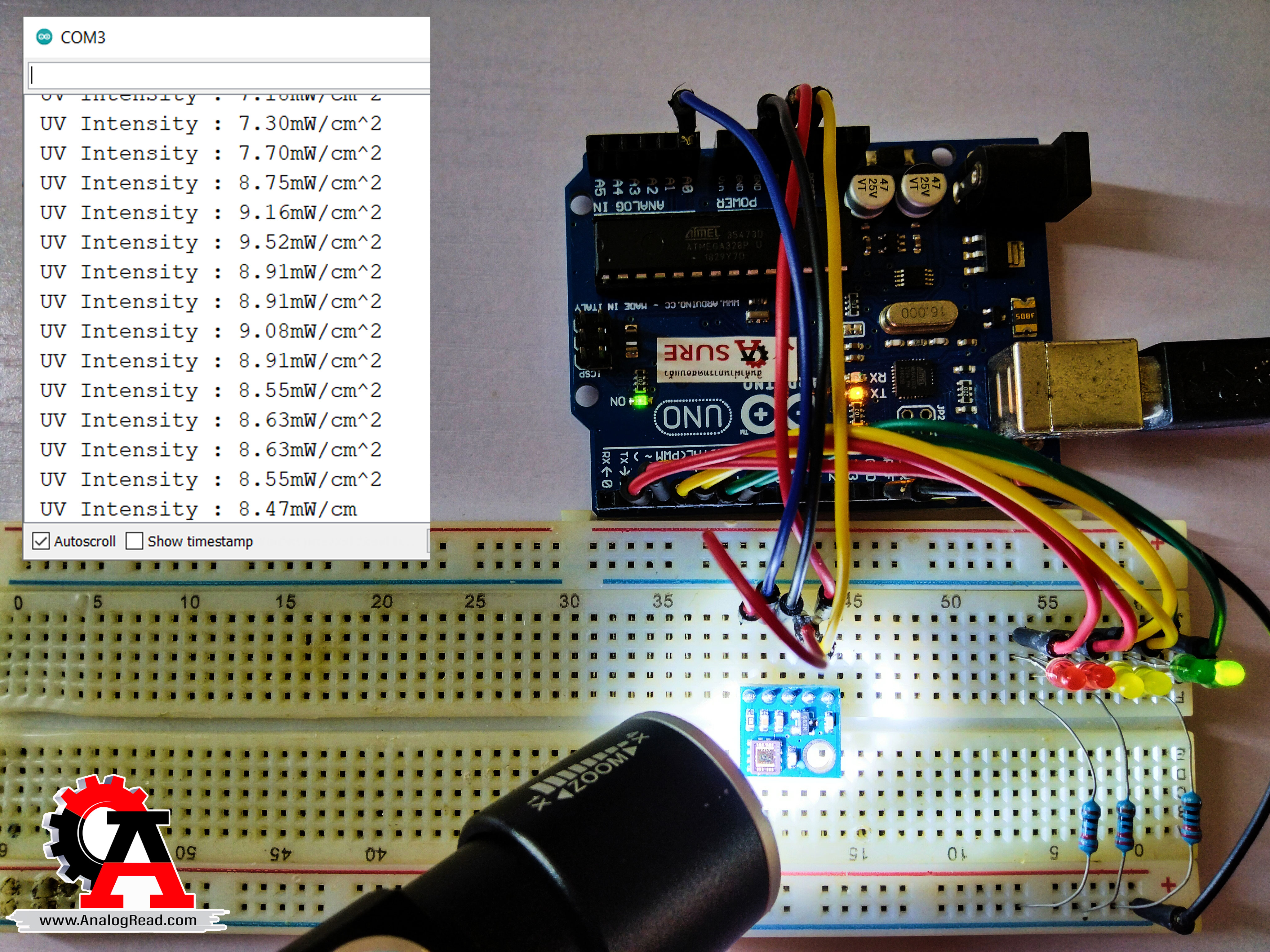

สามารถทดสอบการทำงานของเซนเซอร์ได้โดยการใช้ไฟฉาย LED กำลังสูงส่องไปที่เซนเซอร์ และจะเห็นการเปลี่ยนแปลงค่าที่วัดได้ออกมา ระดับความเข็มแสงที่ได้จะทำให้ LED สว่างตามระดับความเข็มที่ได้รับ

อย่างไรก็ตามในการใช้งานที่ต้องการความแม่นยำสูงควรนำเซนเซอร์ไปสอบเทียบกับเครื่องมือวัดมาตรฐานเพื่อให้เซนเซอร์มีความแม่นยำสูง
