สอนการใช้งานบอร์ด Arduino กับ โมดูล RF 315Mhz cและ 433Mhz รีโมทเปิดปิดไฟ 2 ช่อง พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา

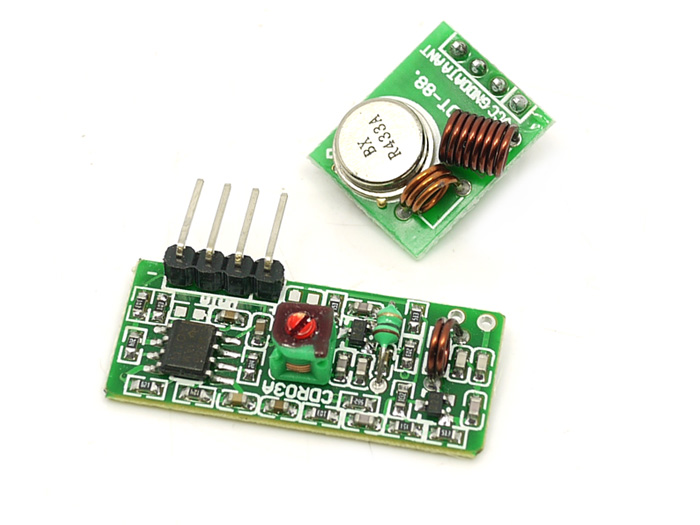

โมดูล RF 315Mhz cและ 433Mhz เป็นโมดูลสื่อสารไร้สายผ่านสัญญาณวิทยุ ใช้งานได้ง่าย ราคาถูก สามารถนำไปใช้ระยะไม่ไกลมาก ใช้งานได้หลากหลาย เช่น รีโมทเปิดเปิดไฟ รีโมทปลดล็อกประตู หรือใช้ส่งข้อมูลไร้สาย

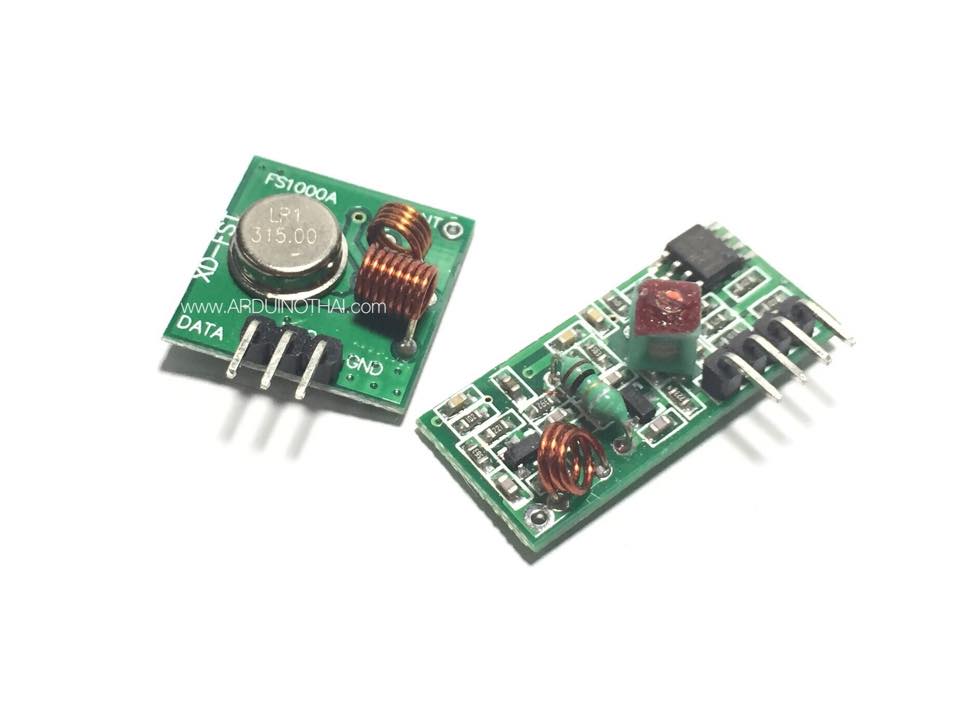

315Mhz 433Mhz
315Mhz 433Mhz
ตัวอย่างที่ 1 เปิดปิดไฟ 2 ช่อง
รายการอุปกรณ์
- Aduino UNO R3
- 433Mhz Wireless RF Transmitter
- สายจั้มเปอร์
- Breadboard 400 holes
- Micro switch
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm
วิธีการต่อใช้งาน

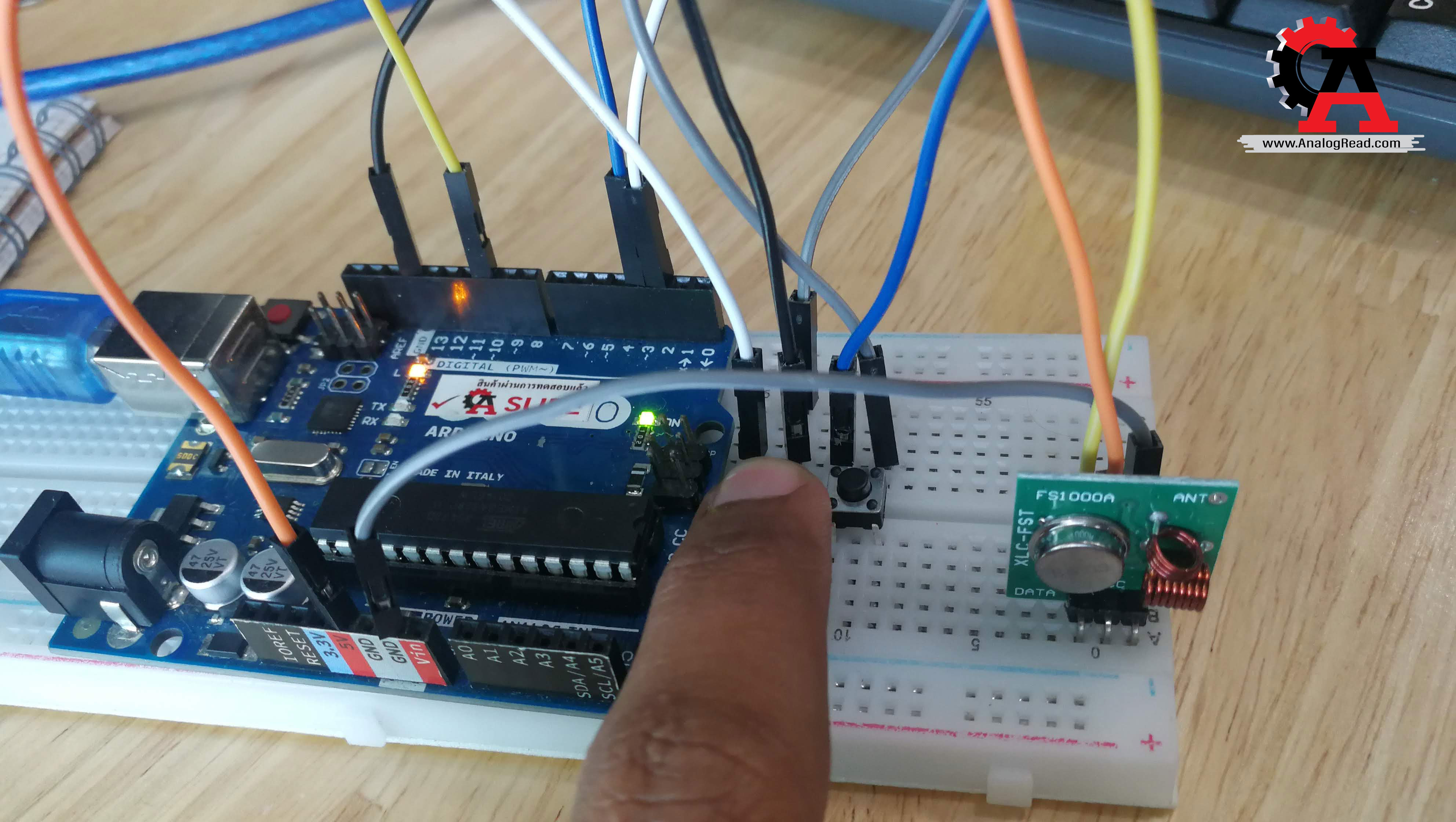

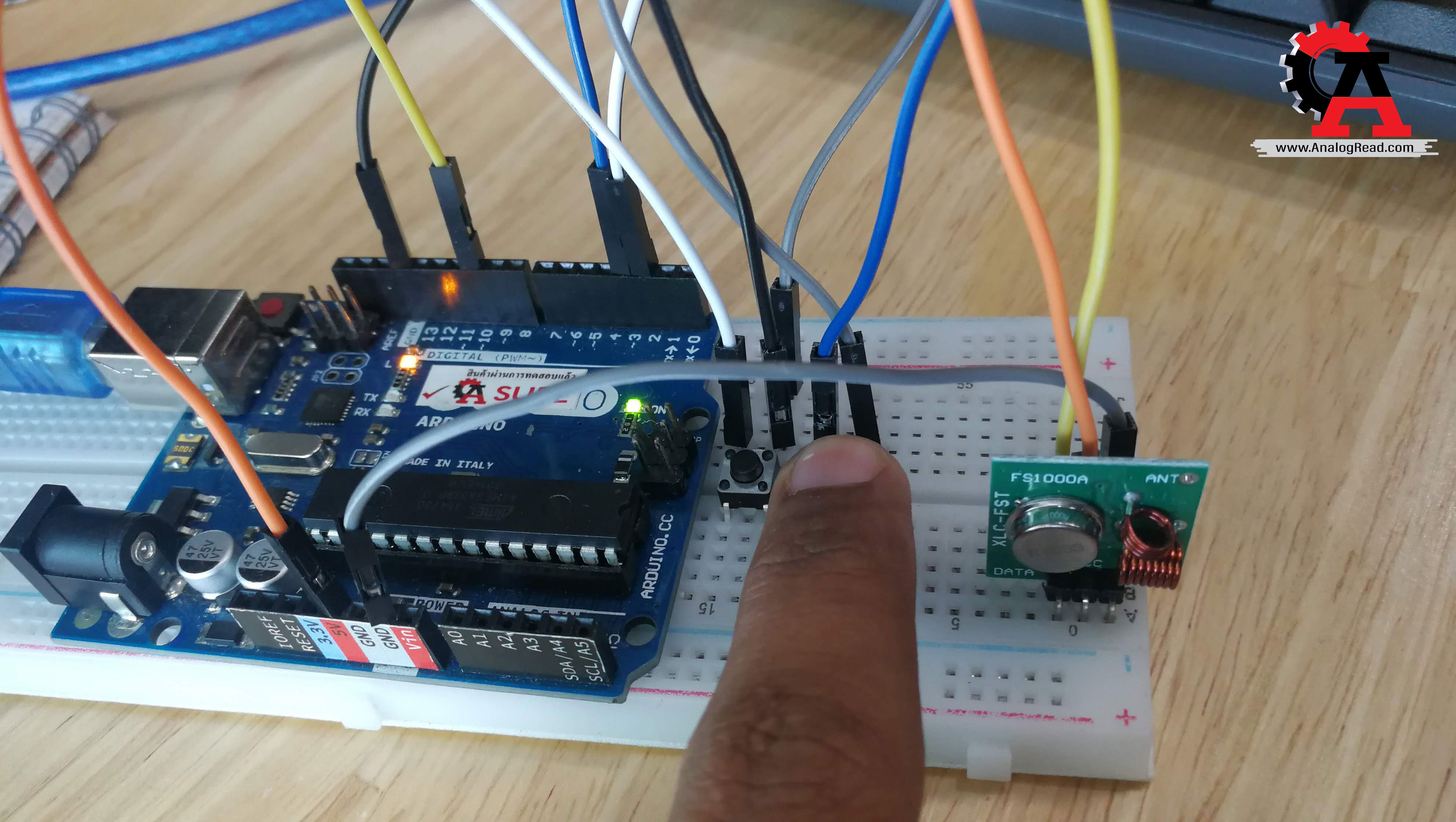

ตัวส่ง
ตัวส่ง

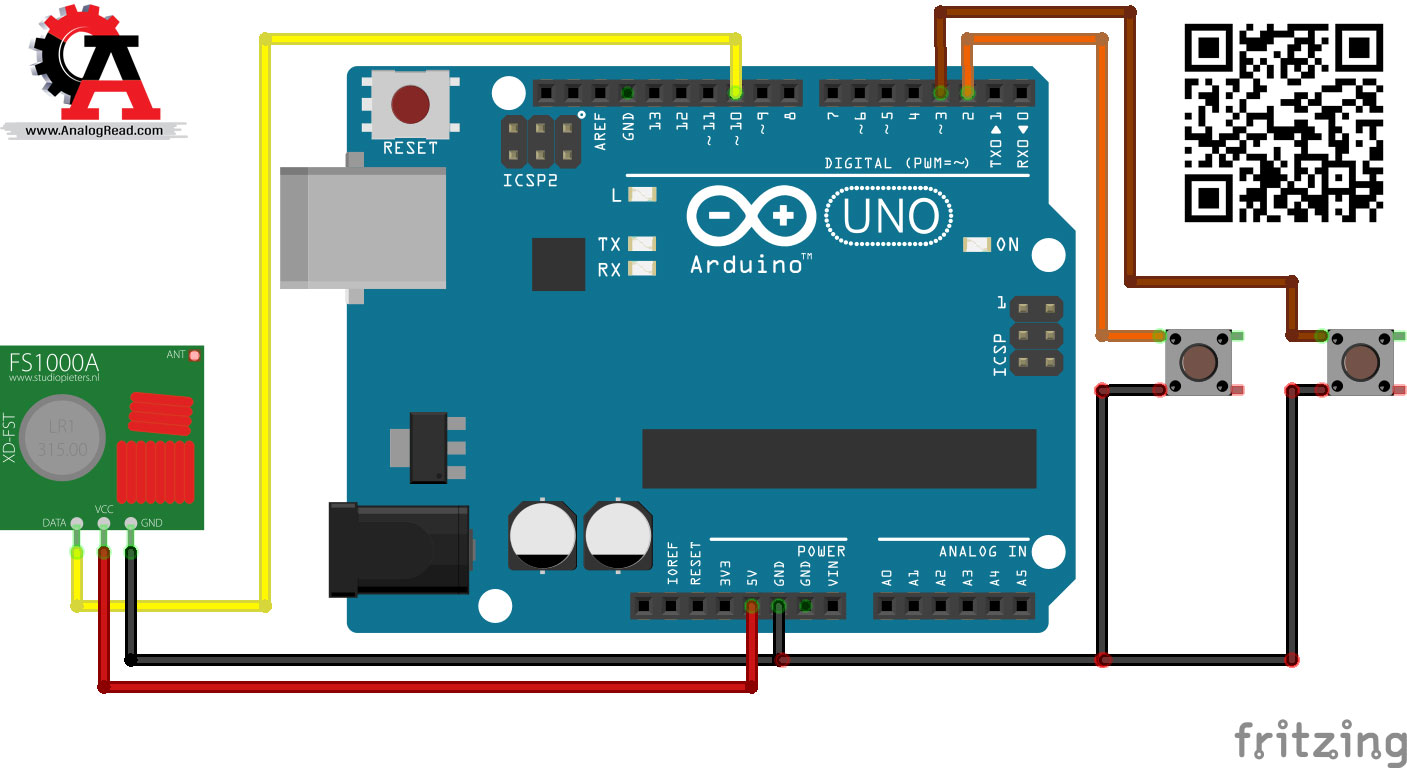

433Mhz(ตัวส่ง) ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- DATA ----> 10
- 1 ----> 2
- 2 ----> GND
- 1 ----> 3
- 2 ----> GND

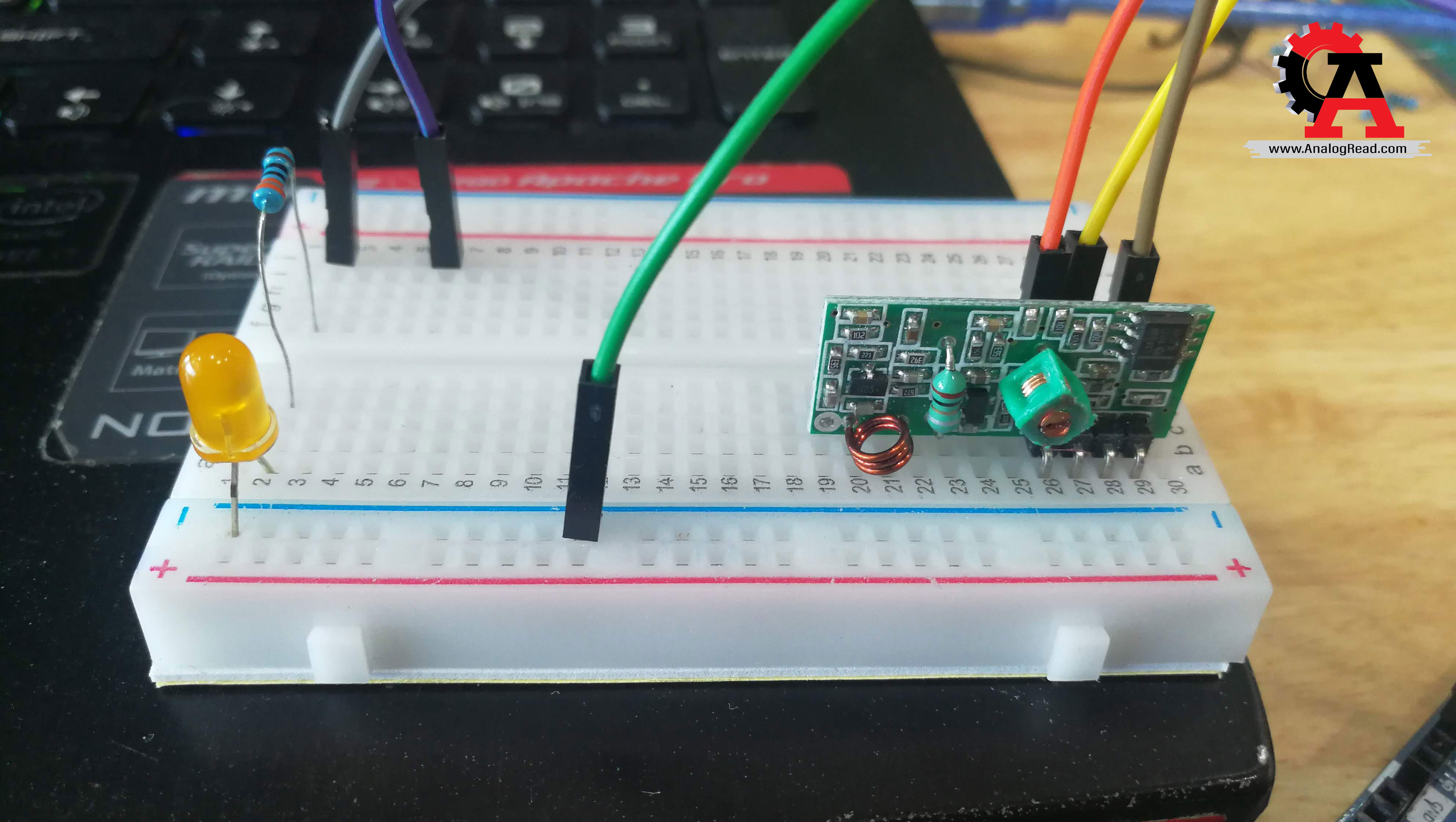

ตัวรับ

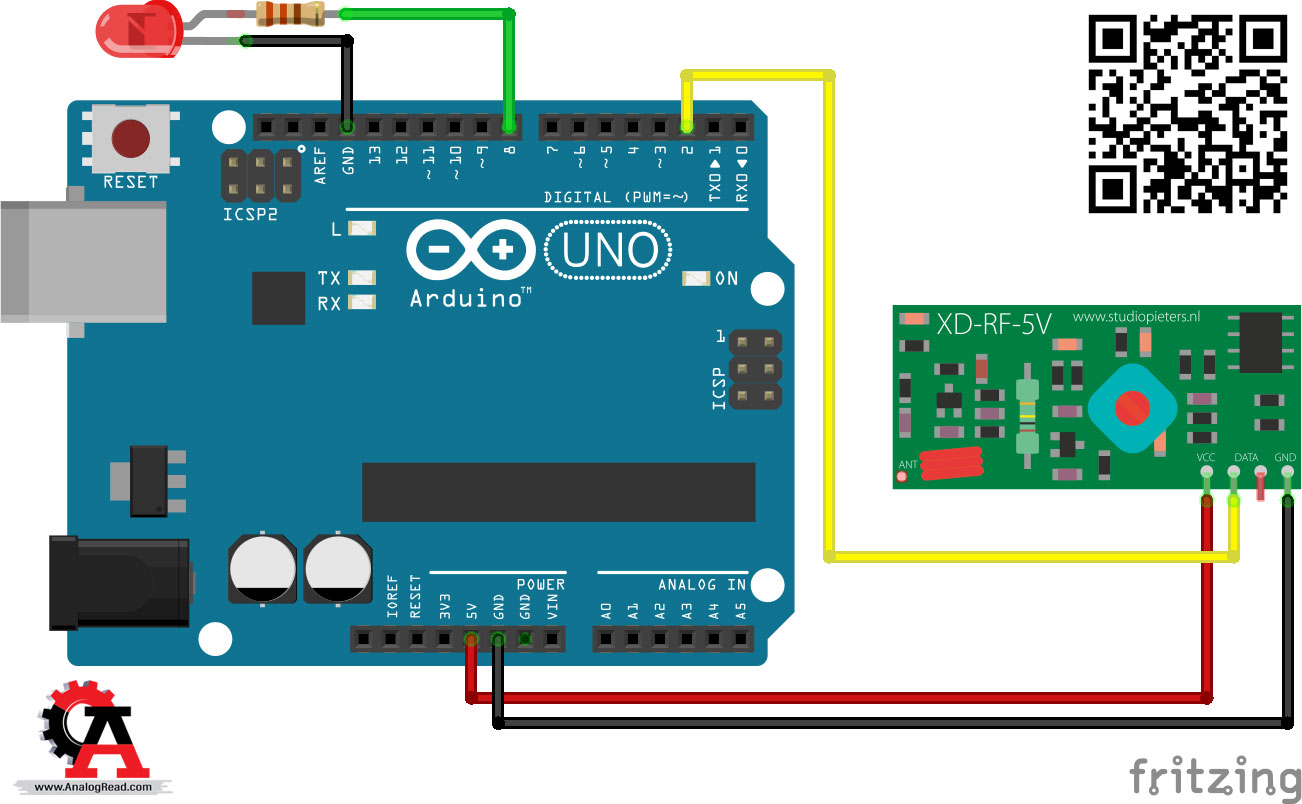

433Mhz(ตัวรับ) ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- DATA ----> 2

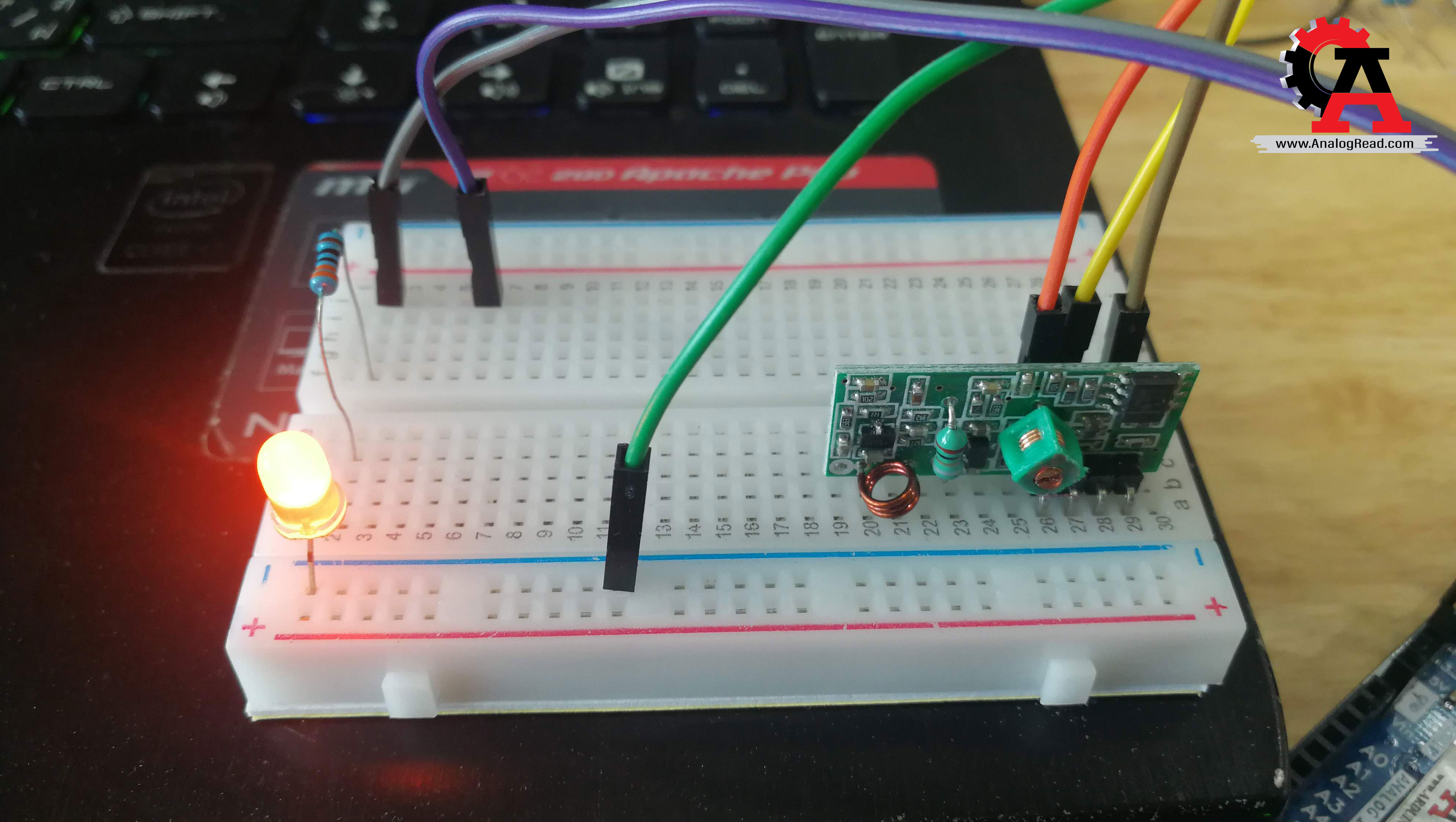

- Anode(+) ----> 330R -----> 8
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน
1.เมื่อกดปุ่มที่1 ส่งค่า 1 ไปยังตัวรับ
2.เมื่อตัวรับรับค่า 1 ไฟจะสว่าง
3.เมื่อกดปุ่มที่2 ส่งค่า 2 ไปยังตัวรับ
4.เมื่อตัวรับรับค่า 2 ไฟจะดับ
2.เมื่อตัวรับรับค่า 1 ไฟจะสว่าง
3.เมื่อกดปุ่มที่2 ส่งค่า 2 ไปยังตัวรับ
4.เมื่อตัวรับรับค่า 2 ไฟจะดับ
