สอนการใช้งานบอร์ด Arduino กับ Touch capacitive switch
1. สวิตช์สัมผัสแบบ Active High
เป็นสวิตช์สัมผัสที่ให้สถานะลอจิกเป็น High ตลอด เมื่อมีการสัมผัสจะให้สถานะลอจิกเป็น Low
การต่อใช้งาน
Touch switch sensor ---> Arduino
- V ---> 5V
- G ---> GND
- S ---> digital pin 2
วิธีการใช้งาน Arduino IDE
1. เปิด Arduino IED ขึ้นมา
2. คัดลอกซอร์สโค้ดตัวอย่าง
3. ไปที่แถบเมนูบาร์เลือก tool > Board > Arduino AVR Board > Arduino Uno
4. กดปุ่ม Upload ใต้แถบเมนูบาร์

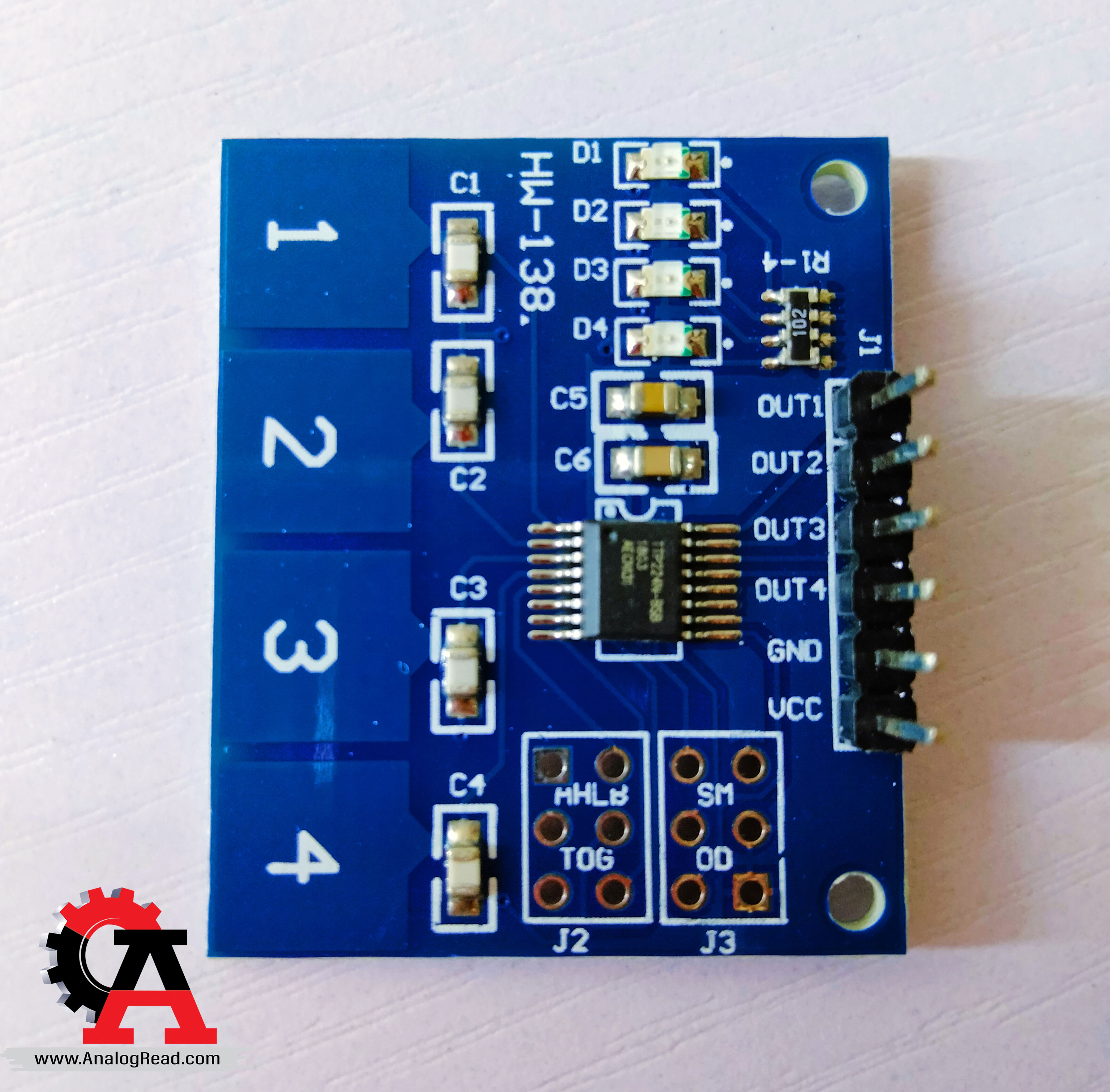

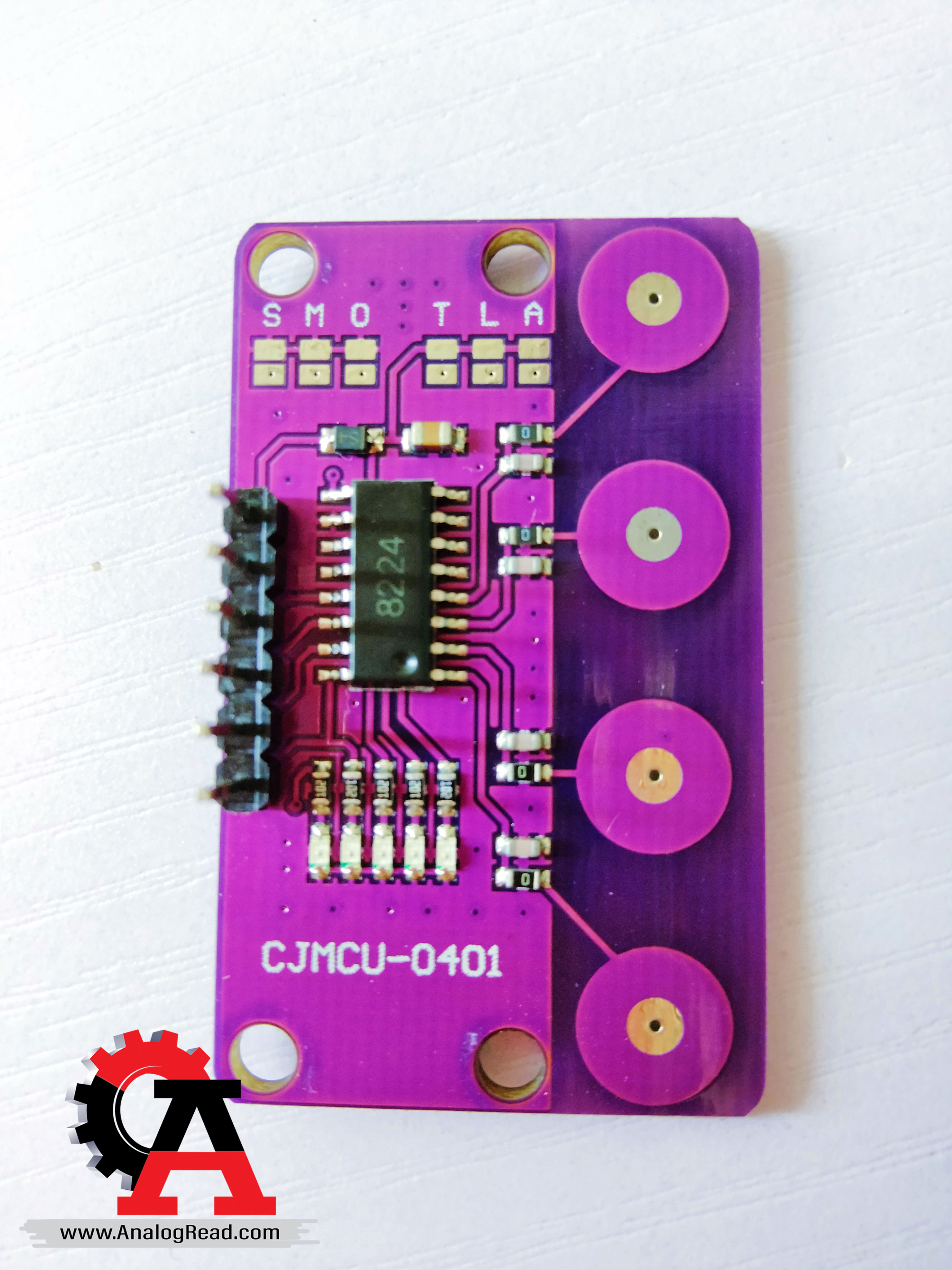

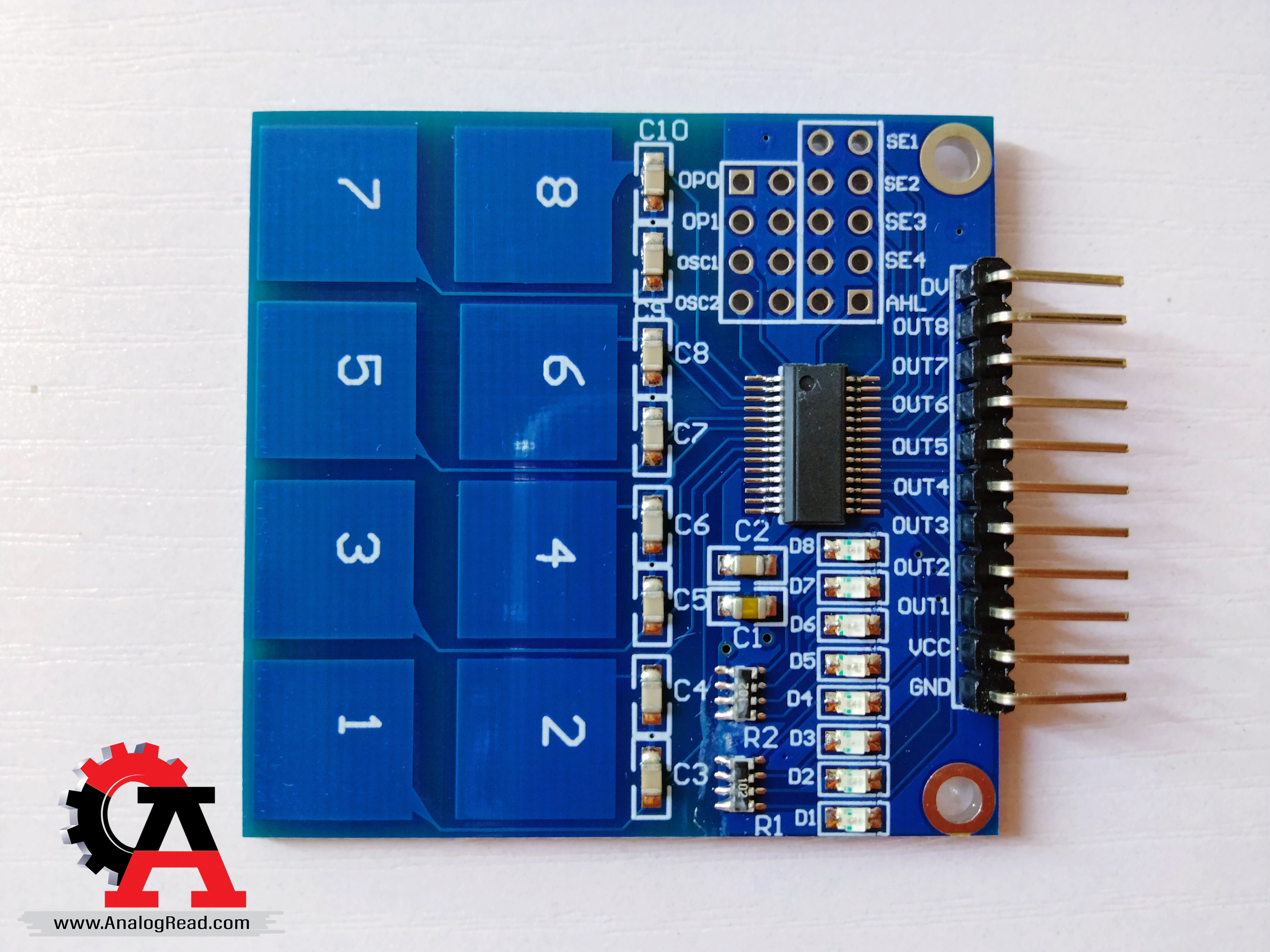

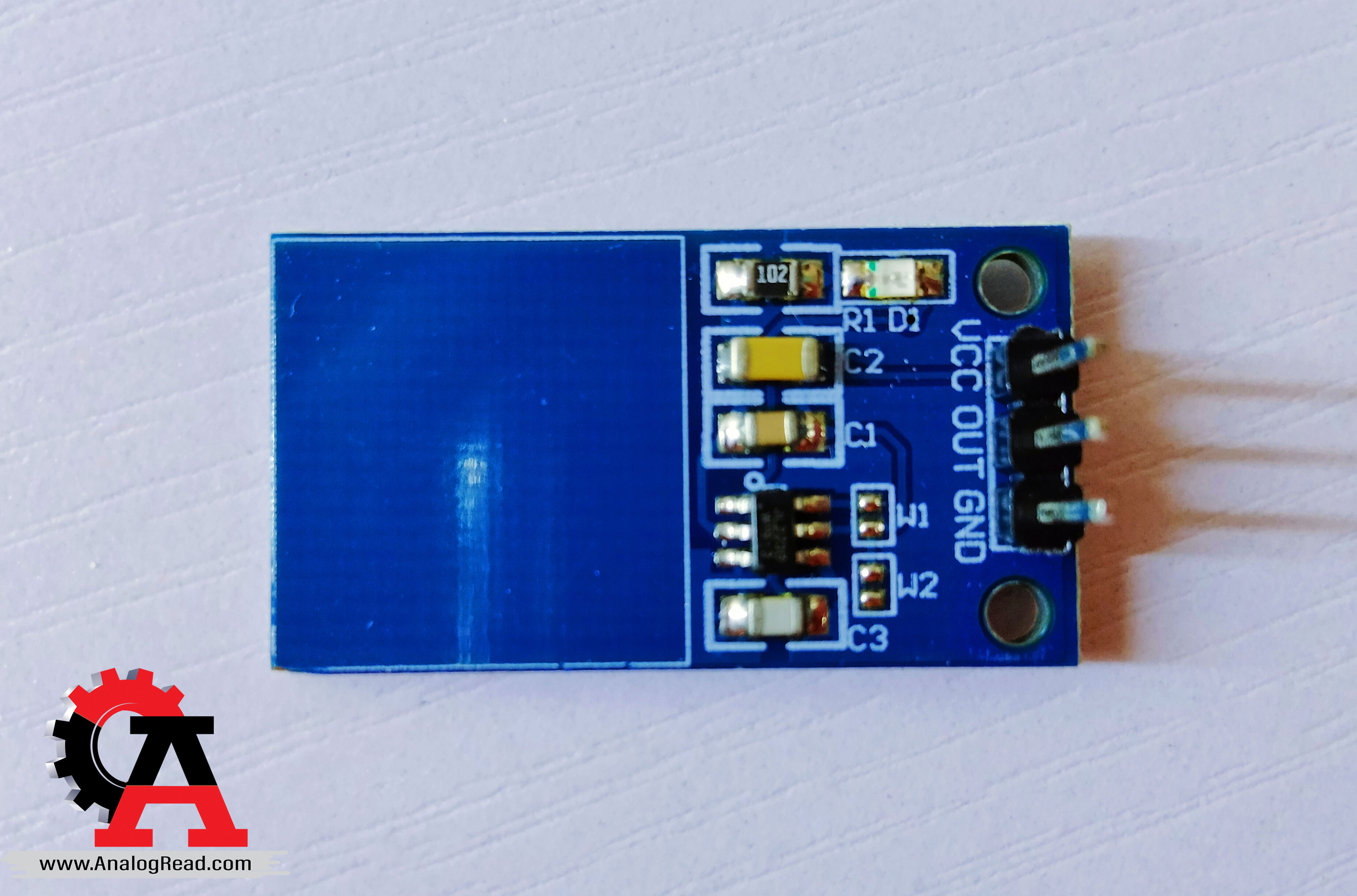

2. สวิตช์สัมผัสแบบ Active Low
เป็นสวิตช์สัมผัสที่ให้สถานะลอจิกเป็น Low ตลอด เมื่อมีการสัมผัสจะให้สถานะลอจิกเป็น High
การต่อใช้งาน
- Vcc ---> 5V
- GND ---> GND
- OUT ---> digital pin 2 – 9
3. สวิตช์สัมผัสแบบกดติด-กดดับ
เป็นสวิตช์สัมผัสที่ให้สถานะลอจิก Low เป็นสถานะเริ่มต้นตลอด เมื่อทำการสัมผัสจะให้สถานะลอจิกเป็น High ตลอด และเมื่อกดครั้งที่สองสภานะลอจิกจะกลับมาเป็น Low ตลอด และขณะที่ให้สถานะลอจิกเป็น High นั้นตัวสวิตช์จะส่องแสงออกมาเพื่อบอกว่าอยู่ในสถานะลอจิก High อยู่ และมีให้เลือกด้วยกัน 4 สี
การต่อใช้งาน
- Vcc ---> 5V
- GND ---> GND
- OUT ---> digital pin 2
4. สวิตช์สัมผัสสื่อสารแบบ I2C
เป็นสวิตช์สัมผัสที่มีหลายปุ่ม สื่อสารแบบ I2C เพื่อประหยัดสายสัญญาณในการต่อใช้งานในบทความนี้มีด้วยกัน 2 แบบ คือ แบบมีแพด และแบบไม่มีแพด แบบไม่มีแพดนั้นผู้ใช้จะต้องทำแพดขึ้นมาเองด้วยแผ่น PCB

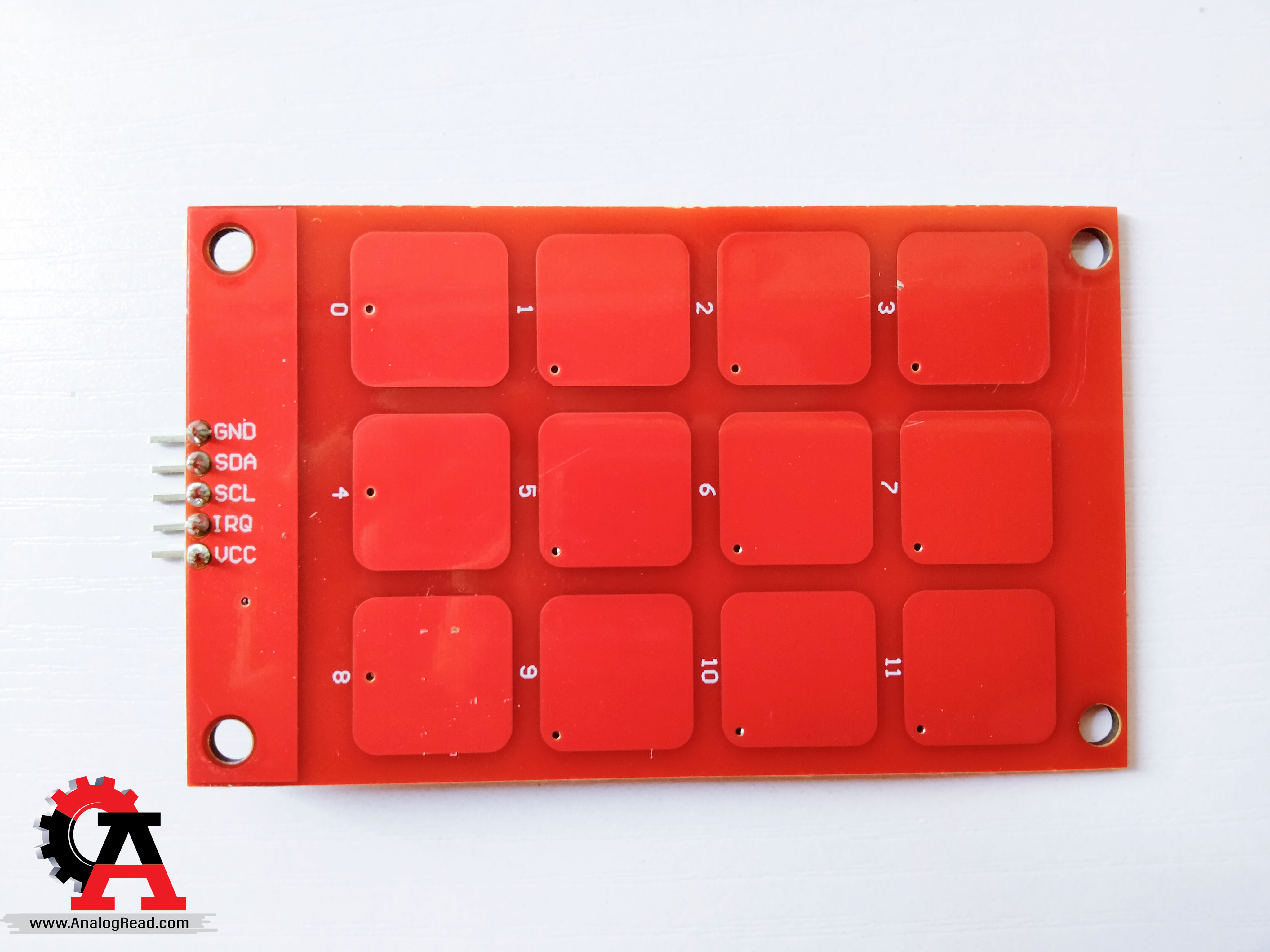

MPR121 Capacitive Touch Sensor Keypad Module

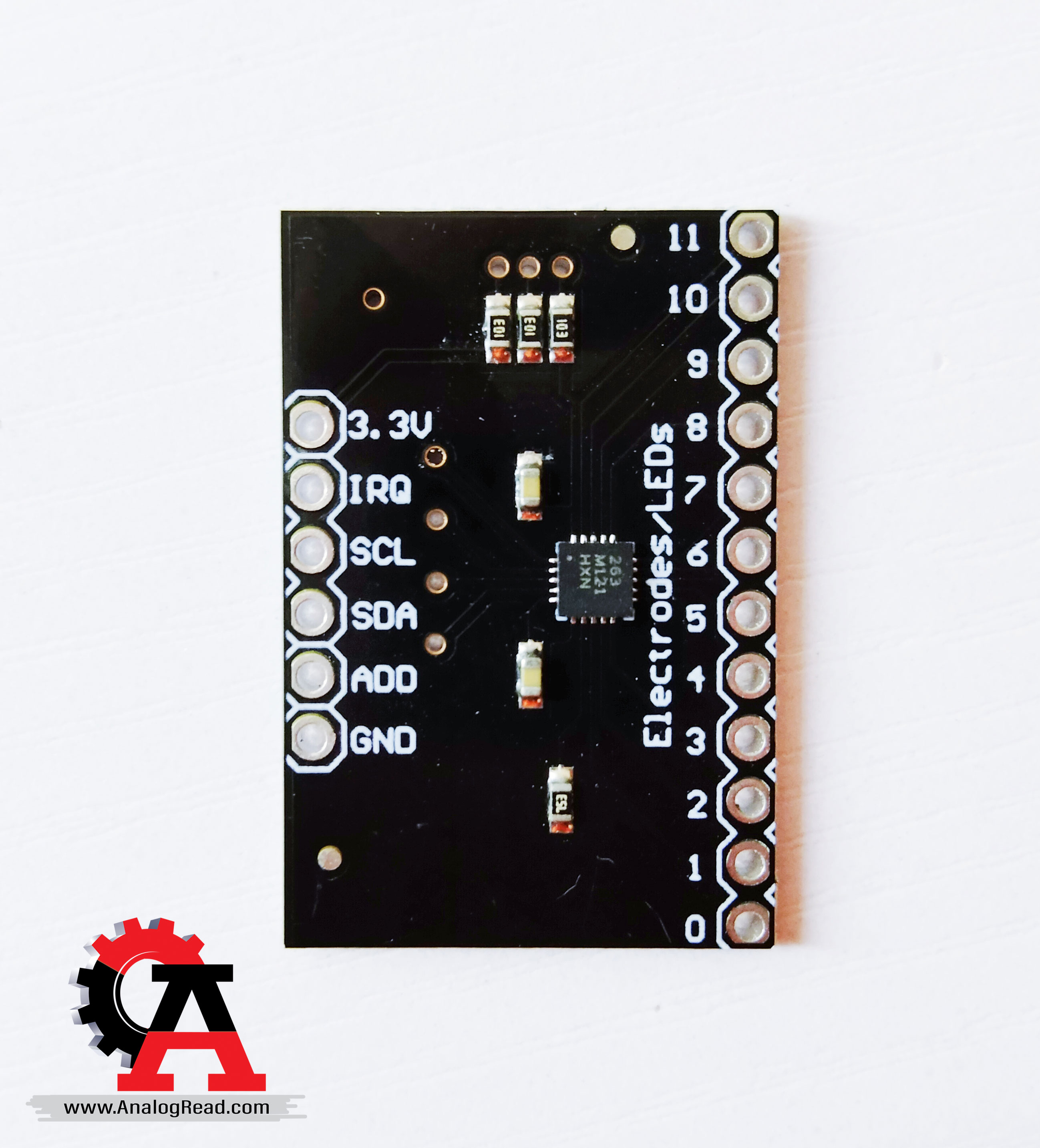

MPR121 Capacitive Touch Switch

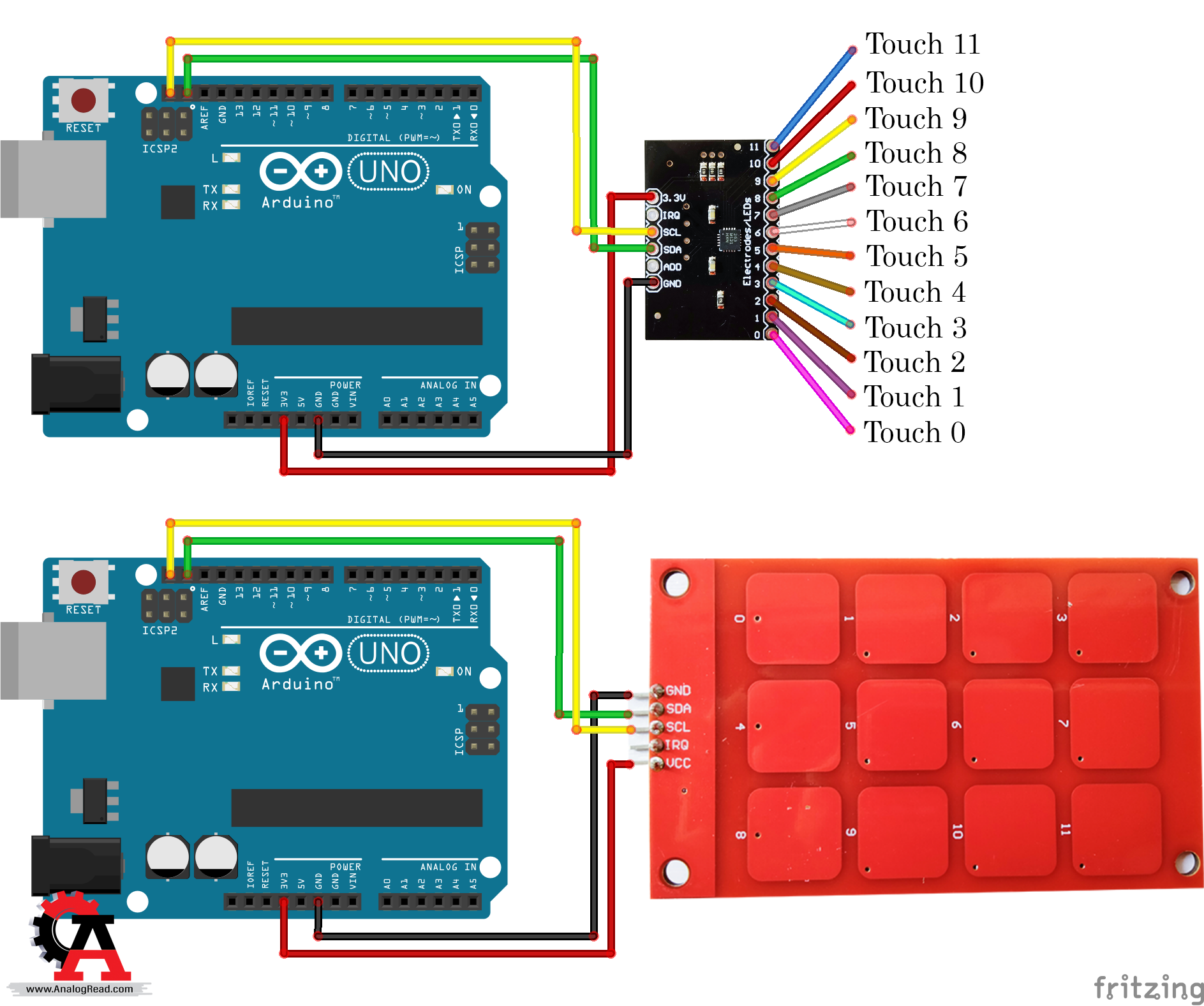

การต่อใช้งาน
- Vcc ---> 3.3V
- GND ---> GND
- SDA ---> SDA, A4
- SCL ---> SCL, A5
สามารถดาวน์โหลด Library ได้ภายในโปรแกรม Arduino IDE โดยเมื่อเปิดโปรแกรมขึ้นมาให้กดปุ่ม Ctrl + Shift + I รอสักครู่และพิมพ์ในช่องค้นหาว่า MPR121 และกด Install ดังรูป
เมื่ออัพโหลดซอร์สโค้ดตัวอย่างเสร็จแล้วให้เปิดหน้าจอ Serial monitor ขึ้นมาโดยการกด Ctrl + Shift + M
ข้อควรระวัง ต้องต่อสายสัญญาณให้แน่น หากสายสัญญาณหลวมอาจทำให้บอร์ด Arduino ทำงานผิดพลาด และค้างได้
