สอนการใช้งาน Timer module รุ่น dk-c-05
Timer module Switch นี้เป็นโมดูลตั้งเวลาที่ใช้ Relay (รีเลย์) ในการตัด-ต่อวงจรไฟฟ้า-อิเล็กทรอนิกส์ตามความต้องการ มีโหมดการทำงานทั้งหมด 4 โหมด คือ P-1 – P-4 สามารถตั้งเวลาได้ตั้งแต่ 0.0 – 99.0 วินาที, 0 – 999 วินาที, 0 – 999 นาที หรือสามารถตั้งเวลาได้สูงสุดนานถึง 16 ชั่วโมง 39 นาที สามารถประยุกต์ใช้กับเครื่องให้อาหารสัตว์โดยให้ทำงานอัตโนมัติได้อย่างง่าย
1. โหมดการทำงานแบบ P-1 เป็นโหมดการใช้งานแบบ Trigger เมื่อมีการทริกเข้ามาจะทำงานต่อวงจรด้วยระยะเวลาที่ตั้งไว้ เมื่อเวลาหมดจะทำการตัดวงจร อย่างไรก็ตามในการใช้งานจริงจะขึ้นอยู่กับการต่อใช้งานรีเลย์ด้วยเช่นเดียวกันโดยมีให้เลือกต่อใช้งานแบบ ปกติเปิด(วงจรตัดการทำงาน) และปกติปิด(วงจรต่อการทำงาน)
2. โหมดการทำงานแบบ P-2 เป็นโหมดการใช้งานแบบ Trigger เมื่อมีการทริกเข้ามาจะมีการหน่วงเวลาก่อนการต่อวงจร เวลาที่หน่วง และต่อวงจร สามารถตั้งค่าได้แบบอิสระ เช่น สามารถตั้งให้มีการหน่วง 10 วินาที และต่อ 0.5 วินาที
3. โหมดการทำงานแบบ P-3 เป็นโหมดการทำงานแบบอัตโนมัติไม่จำเป็นต้องต่อสวิตช์เพื่อการทริก เมื่อเข้ามาในโหดมด P-3 ระบบจะเริ่มทำงานทันที ตามที่ได้ตั้งค่าเวลาไว้ โดยสามารถตั้งเวลาช่วง Off และ On ได้อย่างอิสระ เช่น Off 5 นาที, ON 20 นาที เป็นต้น
4. โหมดการทำงานแบบ P-4 โหมด P-4 จะทำงานเหมือนกับโหมด P-1
เอกสารเพิ่มเติม
- Timer module : Datasheet

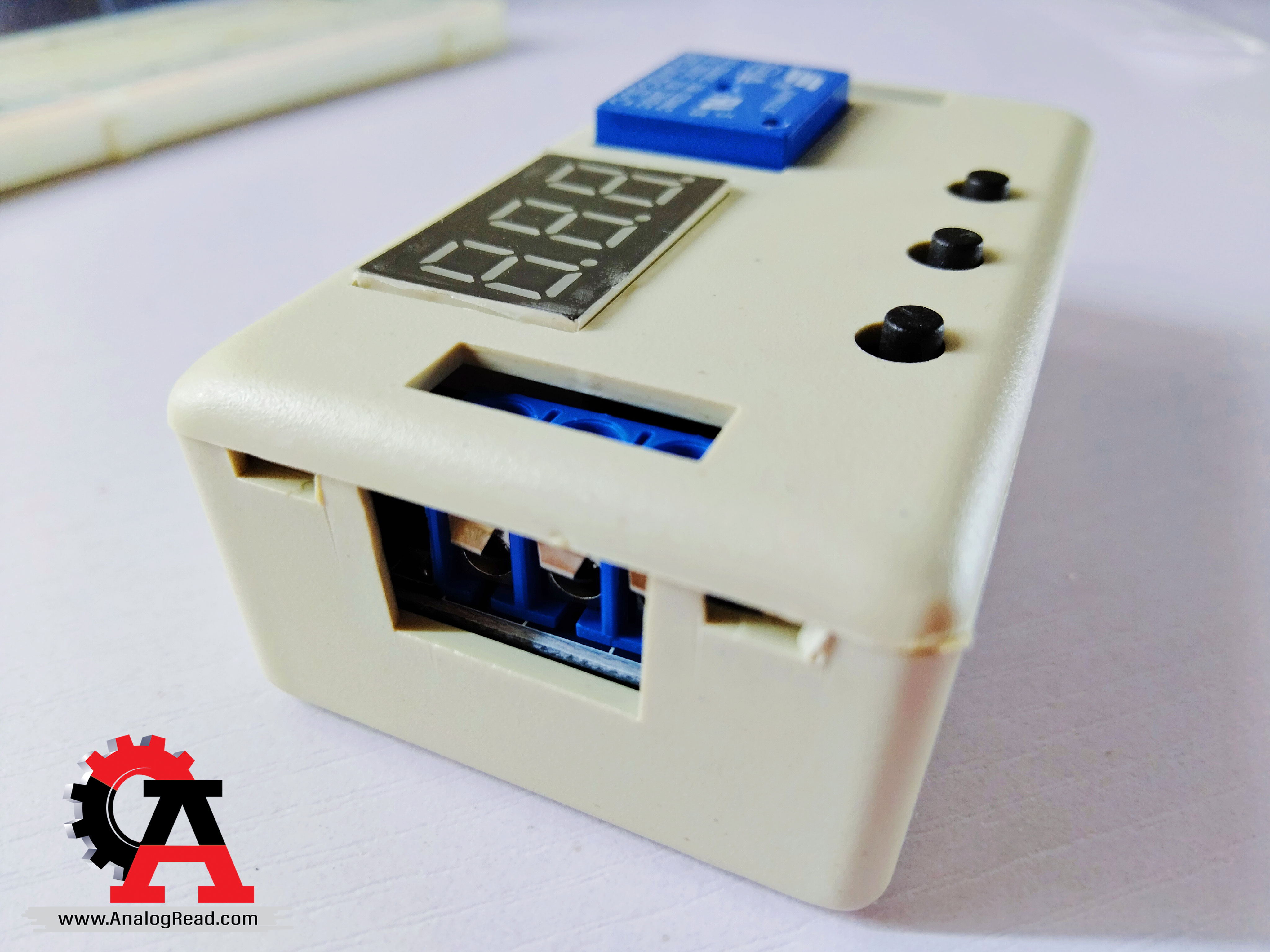

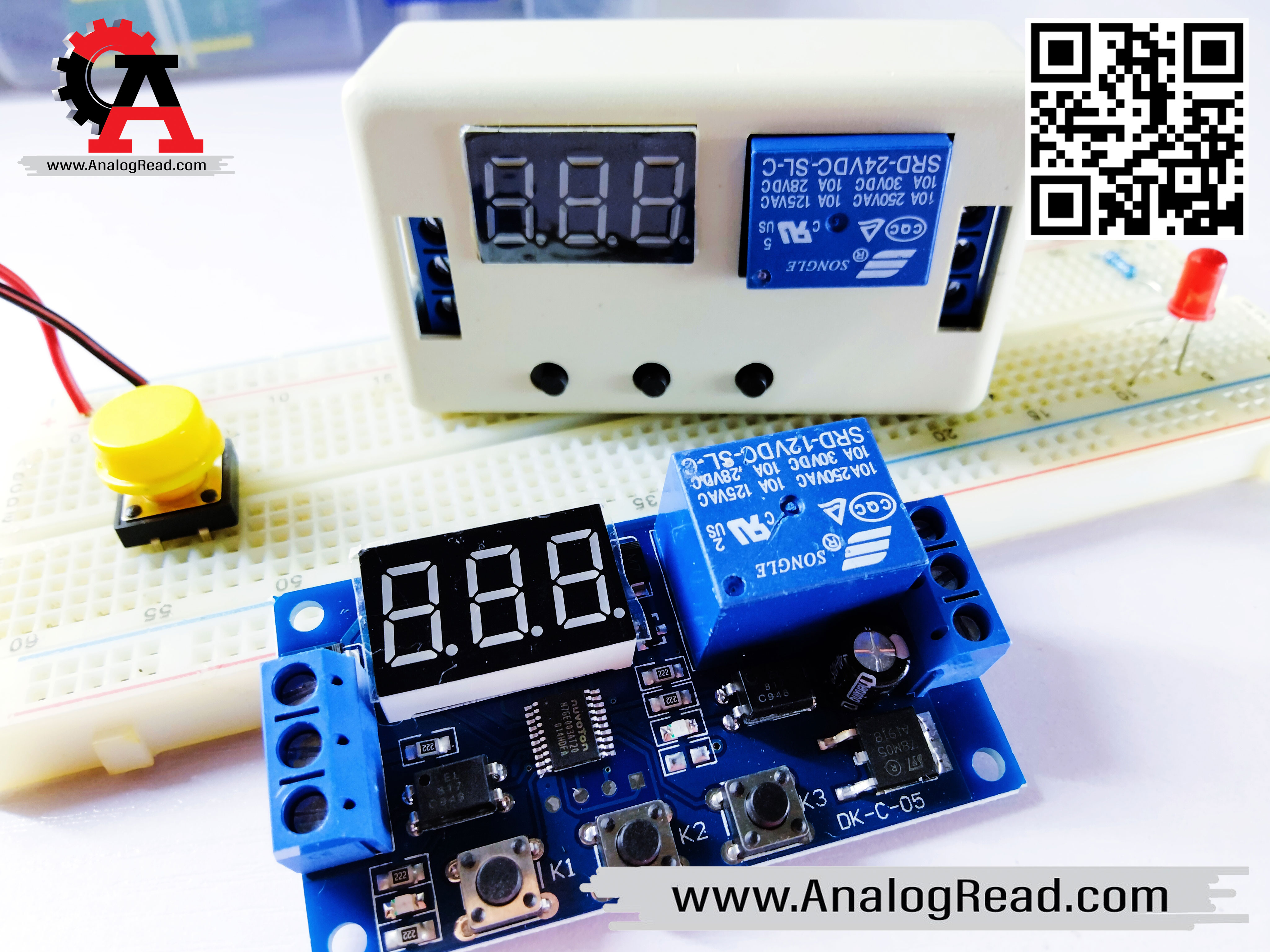

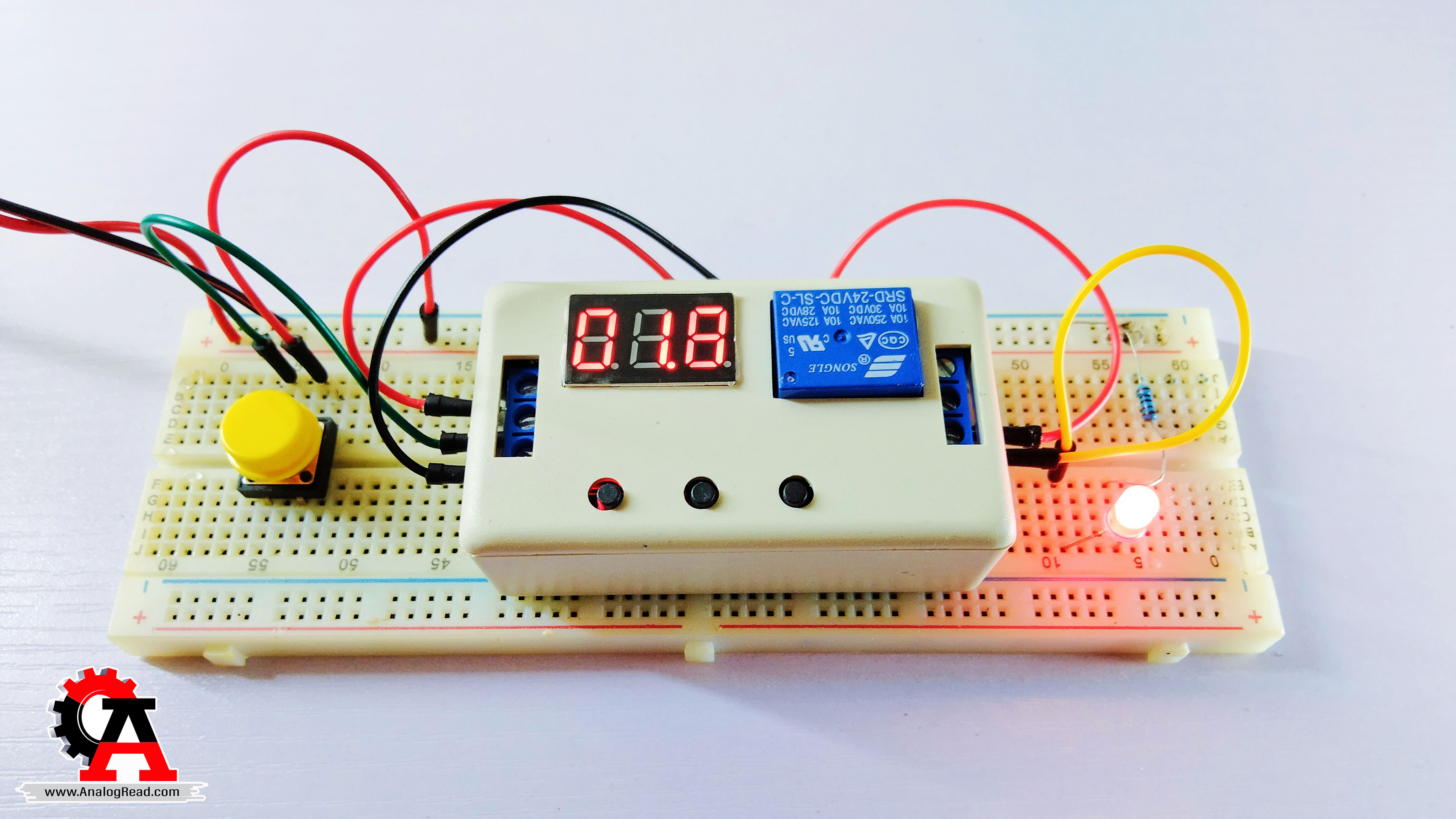

Timer module 12V Timer Module 24V with case

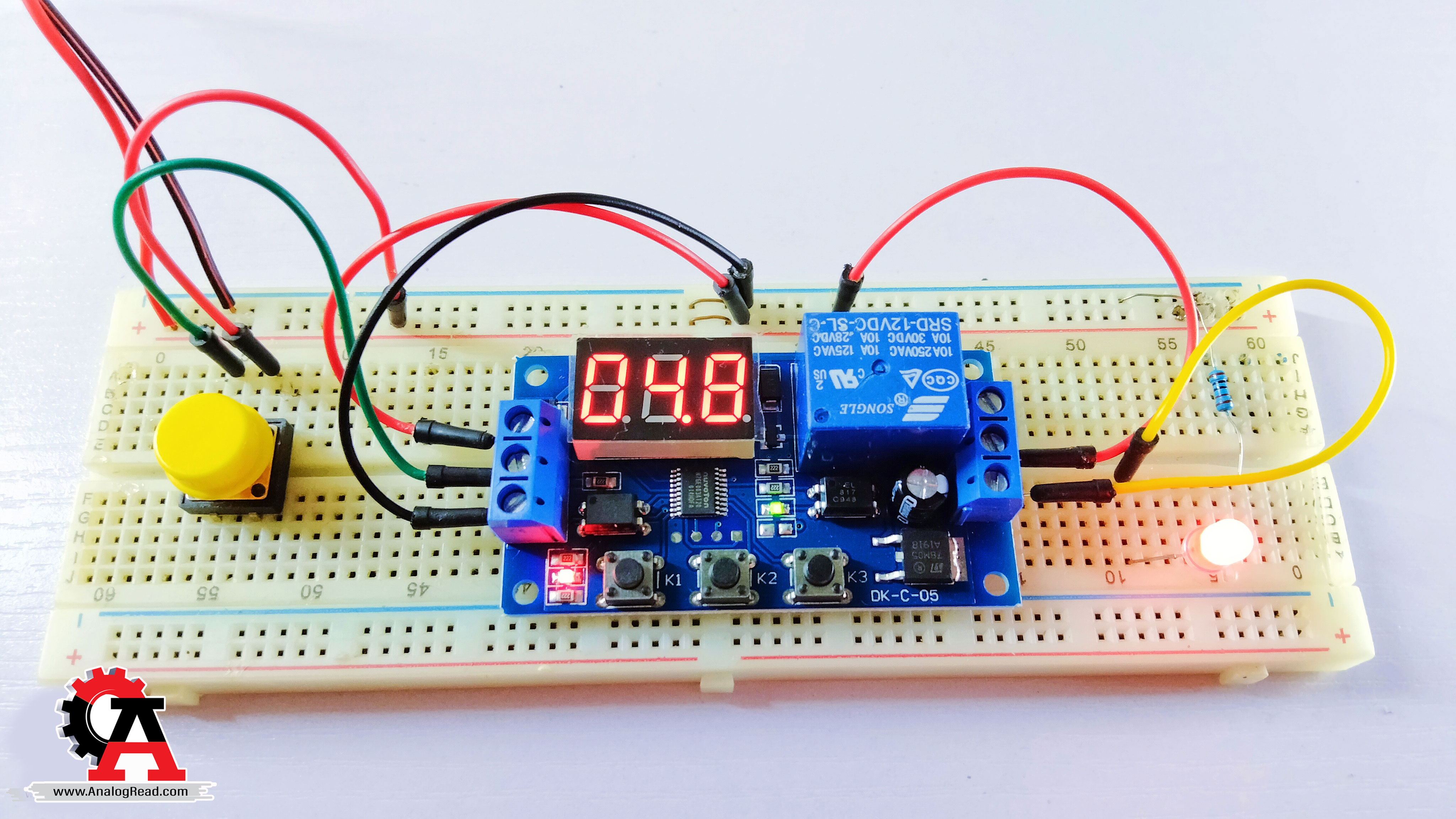

การต่อใช้งาน แหล่งจ่ายไฟฟ้า และอินพุต
- Vcc ---> ขั้วบวก 12V หรือ 24V ขึ้นอยู่กับรุ่น
- GND ---> ขั้วลบของแหล่งจ่ายไฟฟ้าที่ใช้งาน
- IN ---> ขา 1 ของสวิตช์ที่ใช้เป็น Trigger , ขา 2 ของสวิตช์ ---> ขั้วบวกแหล่งจ่ายไฟฟ้า
การต่อใช้งาน เอาต์พุต และหลอดไฟฟ้า AC 220V ต่อแบบปกติเปิด
- CB ---> ไม่ใช้งาน
- COM ---> L ไฟฟ้า AC
- CK ---> สายไฟเส้น 1 ของหลอดไฟ, สายไฟเส้น 2 ของหลอดไฟ ---> N ไฟฟ้า AC
การต่อใช้งาน เอาต์พุต และหลอดไฟฟ้า AC 220V ต่อแบบปกติปิด
- CB ---> สายไฟเส้น 1 ของหลอดไฟ, สายไฟเส้น 2 ของหลอดไฟ ---> N ไฟฟ้า AC
- COM ---> L ไฟฟ้า AC
- CK ---> ไม่ใช้งาน
การตั้งค่าการใช้งาน

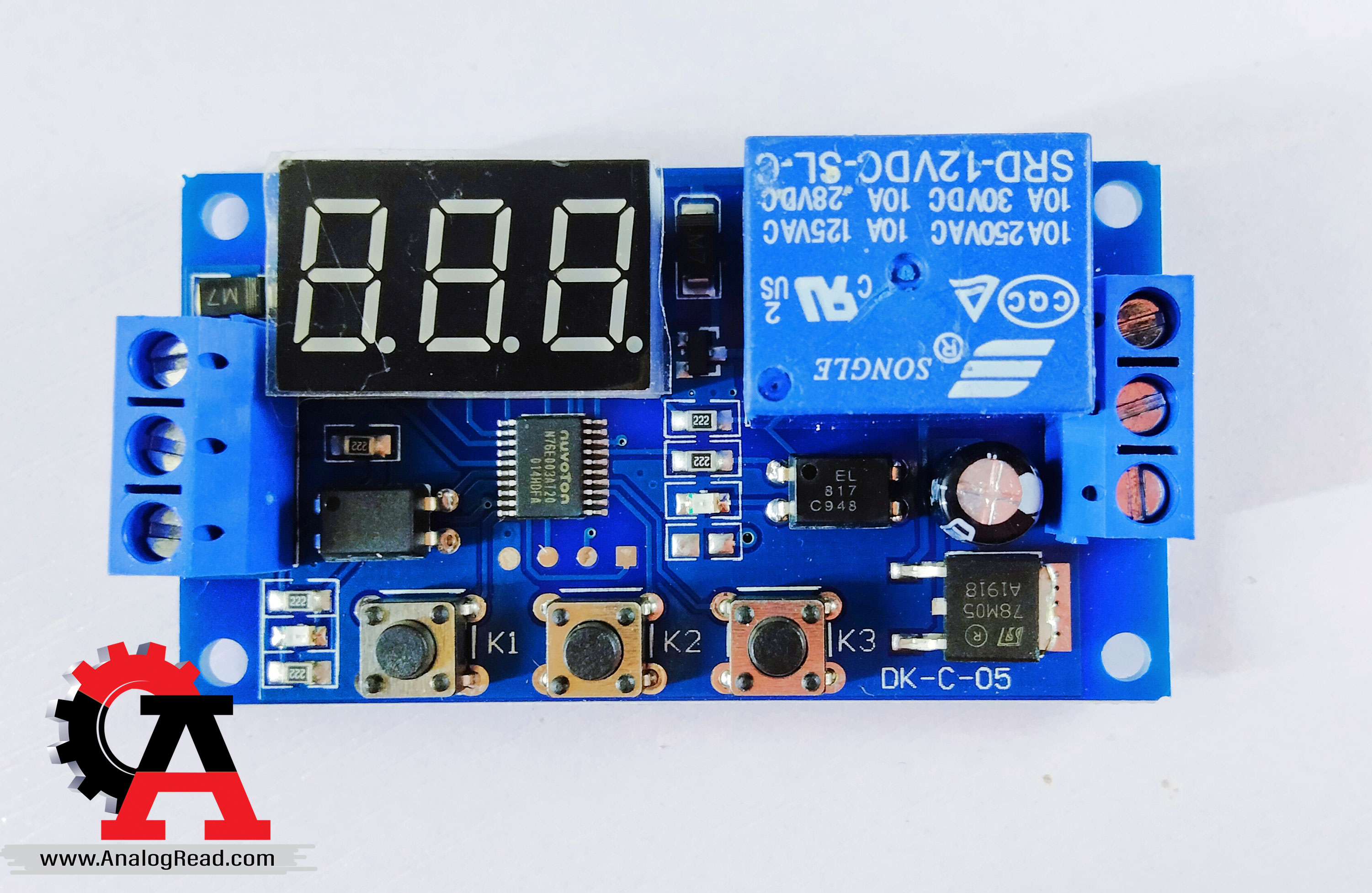

ตัวโมดูลตั้งเวลาจะมีปุ่มกดให้ใช้งานทั้งหมด 3 ปุ่ม คือ K1 K2 และ K3
1. การเลือกโหมดการทำงาน ทำได้โดยการกดปุ่ม K1 ค้างไว้ประมาณ 1 วินาที จะเข้าสู่การเลือกโหมดการทำงานทันที กดปุ่ม K1 ซ้ำเพื่อเปลี่ยนโหมด กดปุ่ม K2 เพื่อเลือกโหมดที่ต้องการใช้งาน
2. การตั้งเวลาการทำงาน เมื่อเข้ามายังโหมดที่ต้องการแล้วให้กดปุ่ม K2 จะทำการเลือกตำแหน่งตัวเลขจากซ้ายไปขวา แก้ไขตัวเลขจาก 0 – 9 ได้ด้วยการกดปุ่ม K3 เมื่อตั้งค่าเวลาเสร็จแล้วให้กดปุ่ม K2 จนกว่าตัวเลขจะหายกระพริบ
ในโหดมด P-2 และ P-3 จะมีให้ตั้งค่าช่วงเวลา OFF และช่วงเวลา ON ดังนั้นควรตั้งเวลาครบทั้ง 2 ช่วง ในโหมด P-3 เมื่อกดปุ่ม K2 จนออกจากการตั้งค่าเวลาระบบจะเริ่มทำงานทันที
3. การเลือกโหมดเวลา วินาที และนาที หลังจากการตั้งค่าโหมดและตั้งค่าเวลาเสร็จสิ้นแล้ว ให้กดปุ่ม K3 ในการเลื่อนจุดทศนิยม หากจุดไปหยุดที่ตำแหน่งตัวเลขที่ 2 จะเป็นการนับเวลาแบบวินาที 0.0 – 99.0 หากกดปุ่ม K3 จนจุดทศนิยมหายไปเป็นการนับเวลาแบบ 0 – 999 วินาที และหากกดปุ่ม K3 จนจุดทศนิยมไปหยุดที่ตำแหน่งตัวเลขที่ 1 จะเป็นนับเวลาแบบ 0 – 999 นาที ในการนับเป็นนาทีขณะที่ระบบทำงานจุดทศนิยมจะมีการกระพริบตลอดเวลา
ข้อควรระวัง ควรตั้งค่าระบบในโมดูลตั้งเวลาให้เสร็จก่อนทำการต่อโหลด เพราะการเปิด-ปิดอุปกรณ์ไฟฟ้าบางชนิดอาจทำให้เกิด Spike voltage ซึ่งอาจทำให้อุปกรณ์ไฟฟ้าเสียหายได้
โมดูลตั้งเวลารุ่นใช้งานที่แรงดันไฟฟ้า 12V ห้ามนำไปต่อกับแรงดันไฟฟ้า 24V เพราะอาจทำให้อุปกรณ์และรีเลย์เสียหายได้
