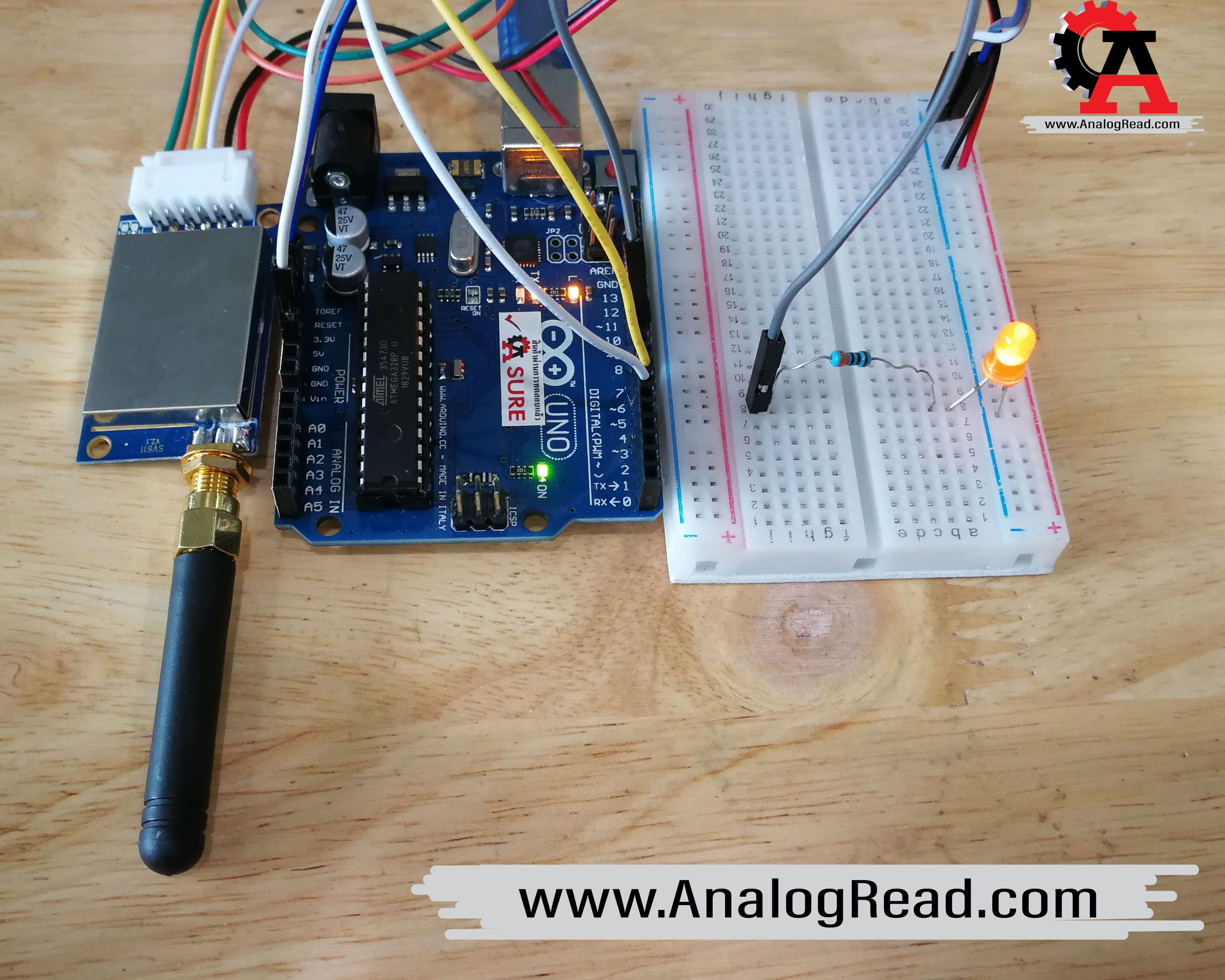

สอนการใช้บอร์ด Arduino กับ LoRa Si4432 ส่งค่าจากเซนเซอร์ พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
LoRa Si4432 คือโมดูลสื่อสารไร้สาย ผ่านคลื่นความถี่ 915Mhz สามารถรับส่งได้ในตัวเดียว เชื่อมต่อกับ arduino esp8266 esp32 ผ่าน UART(Rx,Tx) ต่อใช้งานง่าย ใช้งานได้หลากหลาย ต่อเสาอากาศเพิ่มเติมช่วยขยายระยะการสื่อสาร
วิธีการใช้ Arduino IDE
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1 ส่งค่าจากเซนเซอร์
รายการอุปกรณ์
- Aduino UNO R3
- Si4432
- Wireless Antenna 52mm
- ตัวต้านทานปรับค่าได้ 100K Ohm
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm
วิธีการต่อใช้งาน

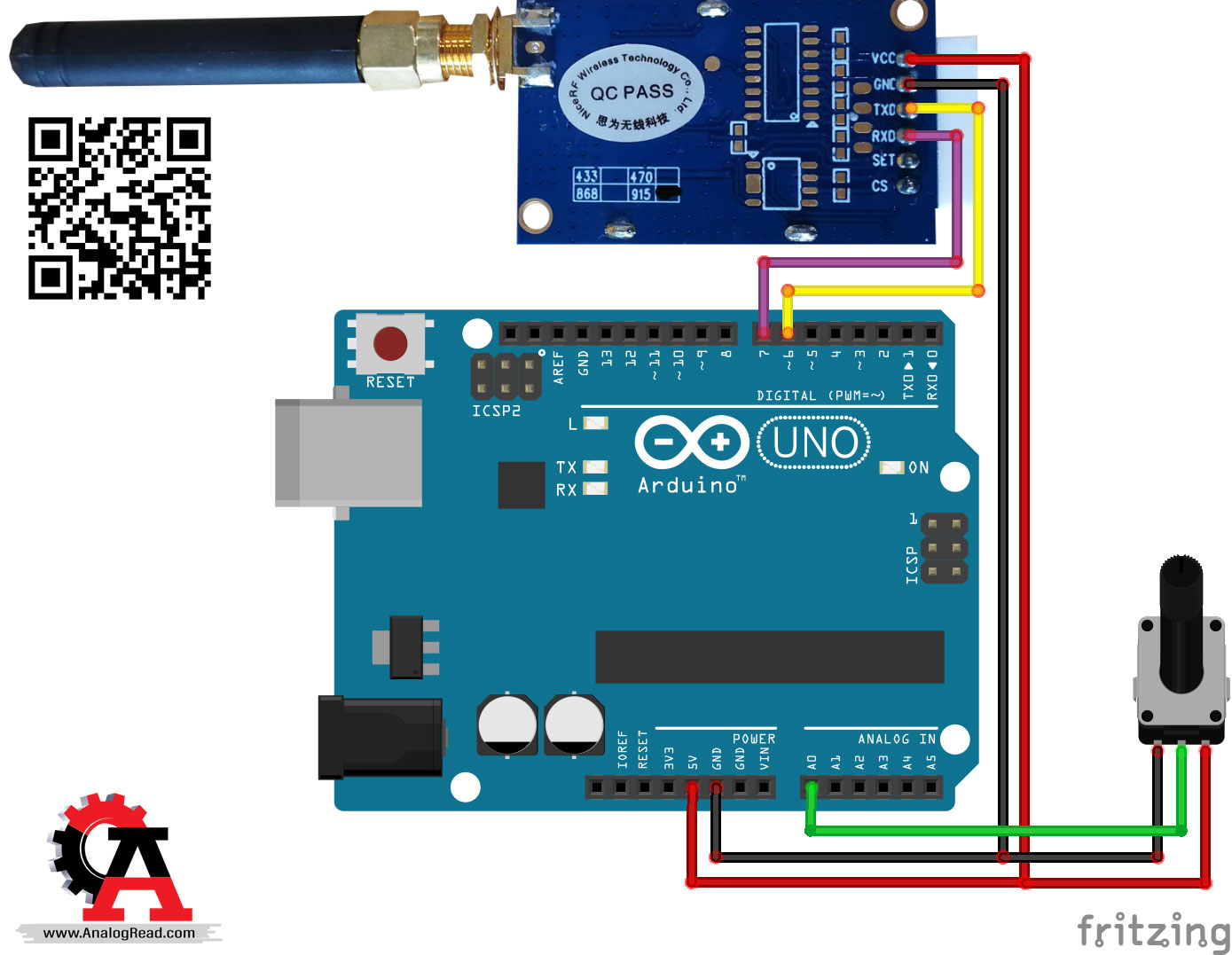

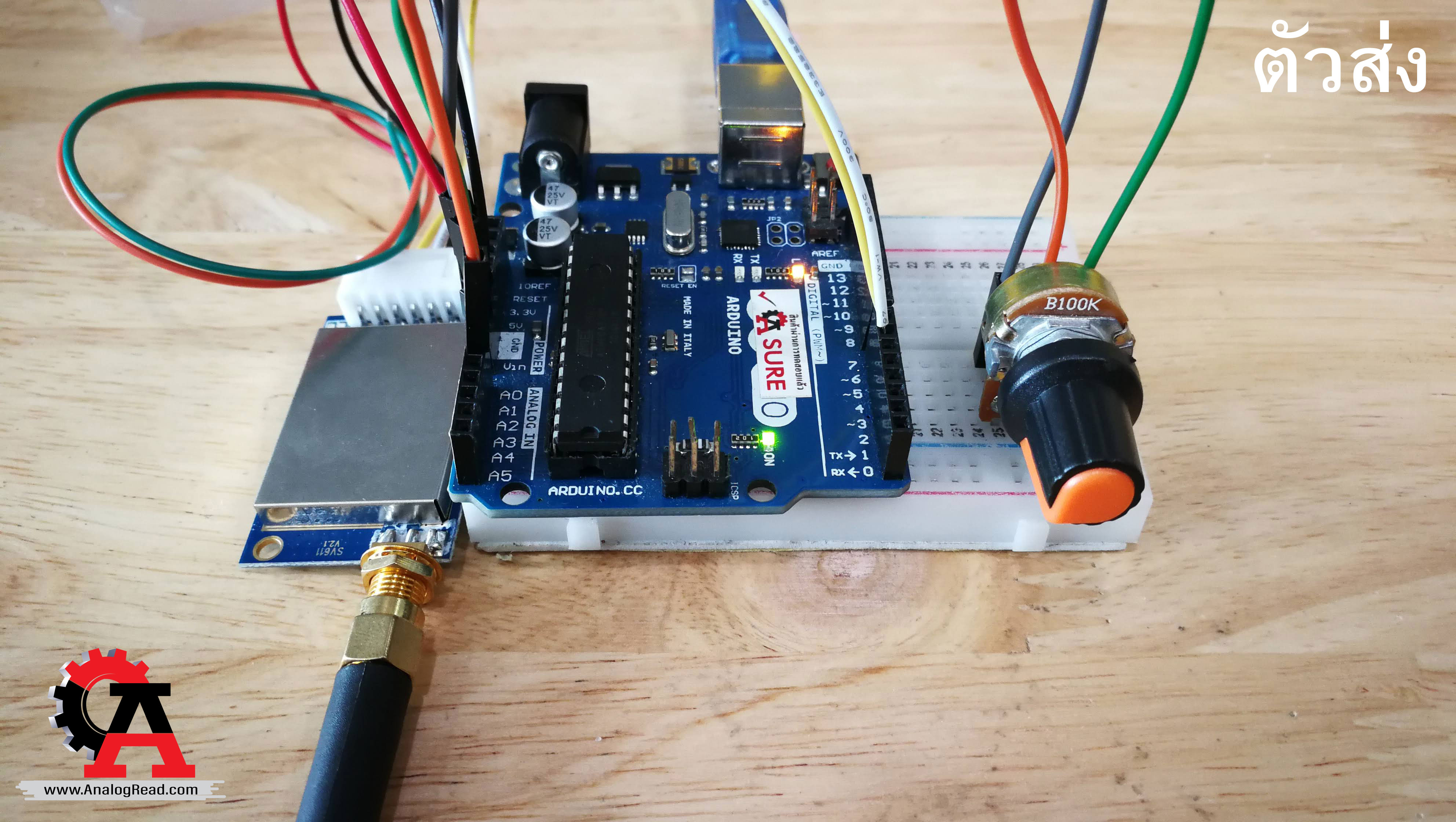

ตัวส่ง
ตัวส่ง
Si4432(ตัวส่ง) ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- Tx ----> 6
- Rx ----> 7
- 1 ----> GND
- 2 ----> A0
- 3 ----> 5V

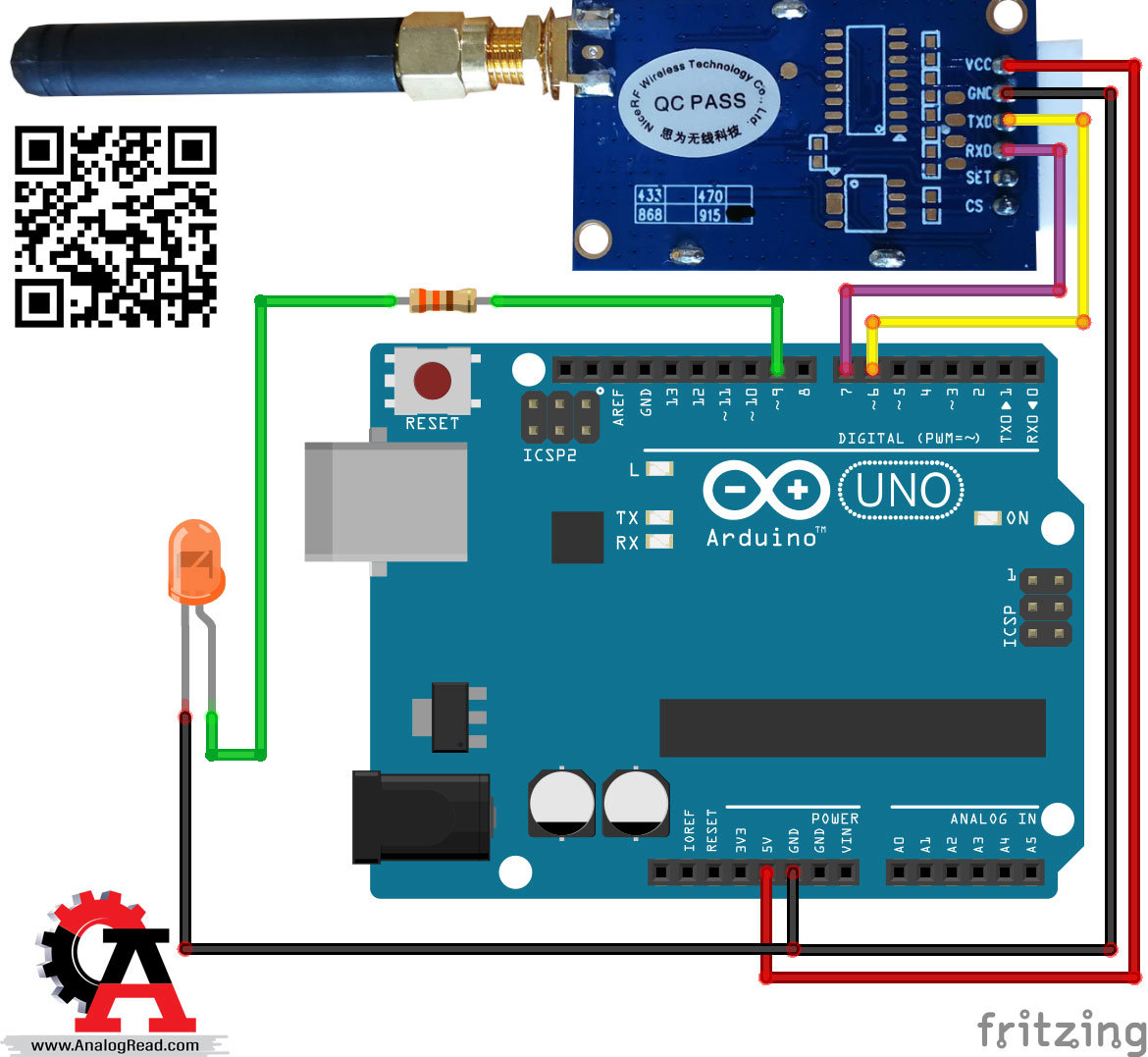

ตัวรับ
Si4432(ตัวรับ) ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- Tx ----> 6
- Rx ----> 7
- Anode(+) ----> 330R -----> 9
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน
ตัวส่ง : อ่านค่าAnalogจากความต้านทานปรับค่าได้ จากนั้นส่งค่าไปยังตัวรับ
ตัวรับ : สั่งให้ LED สว่างตามค่าที่รับได้

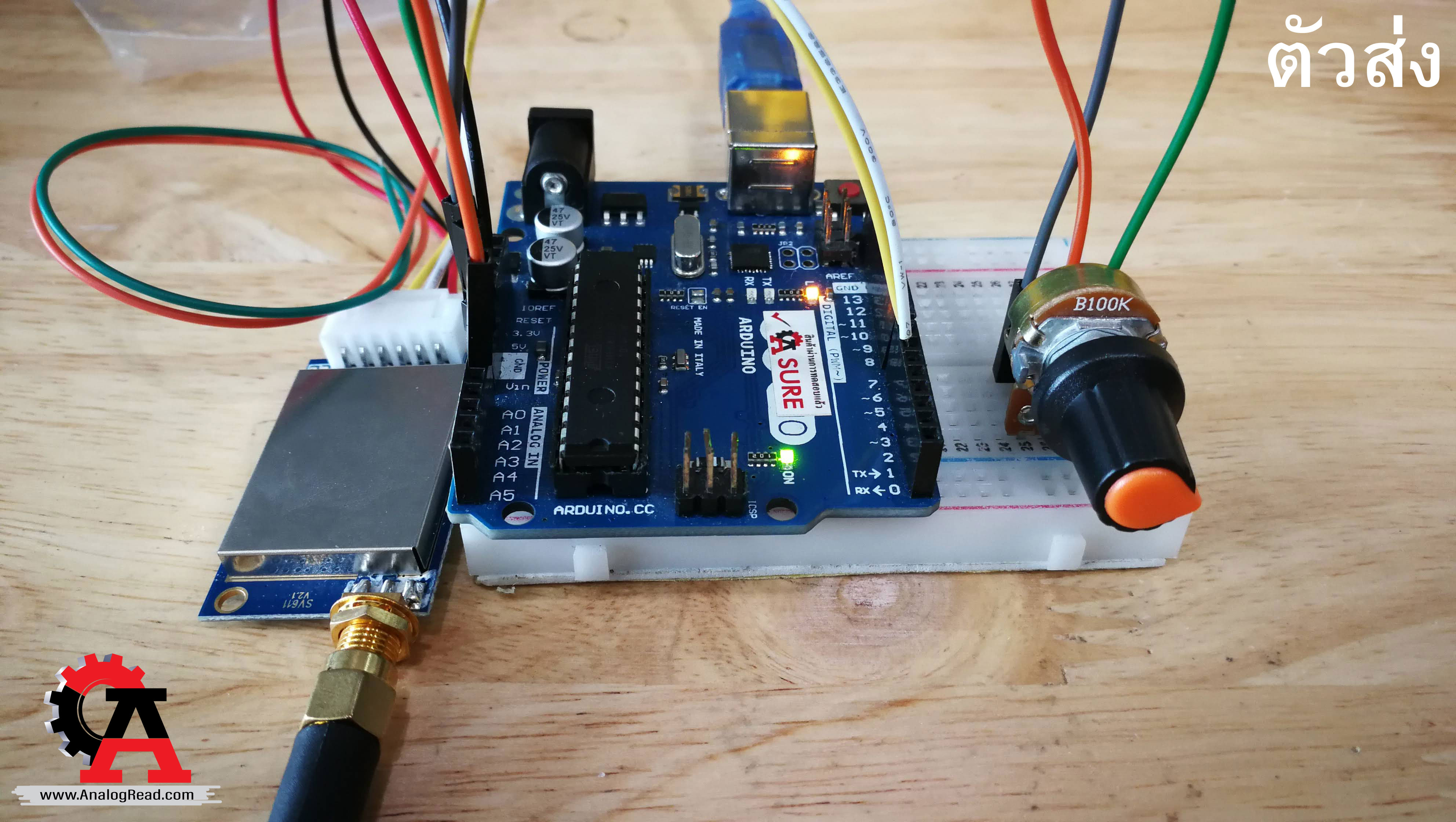

ตัวส่ง : อ่านค่าAnalogจากความต้านทานปรับค่าได้ จากนั้นส่งค่าไปยังตัวรับ

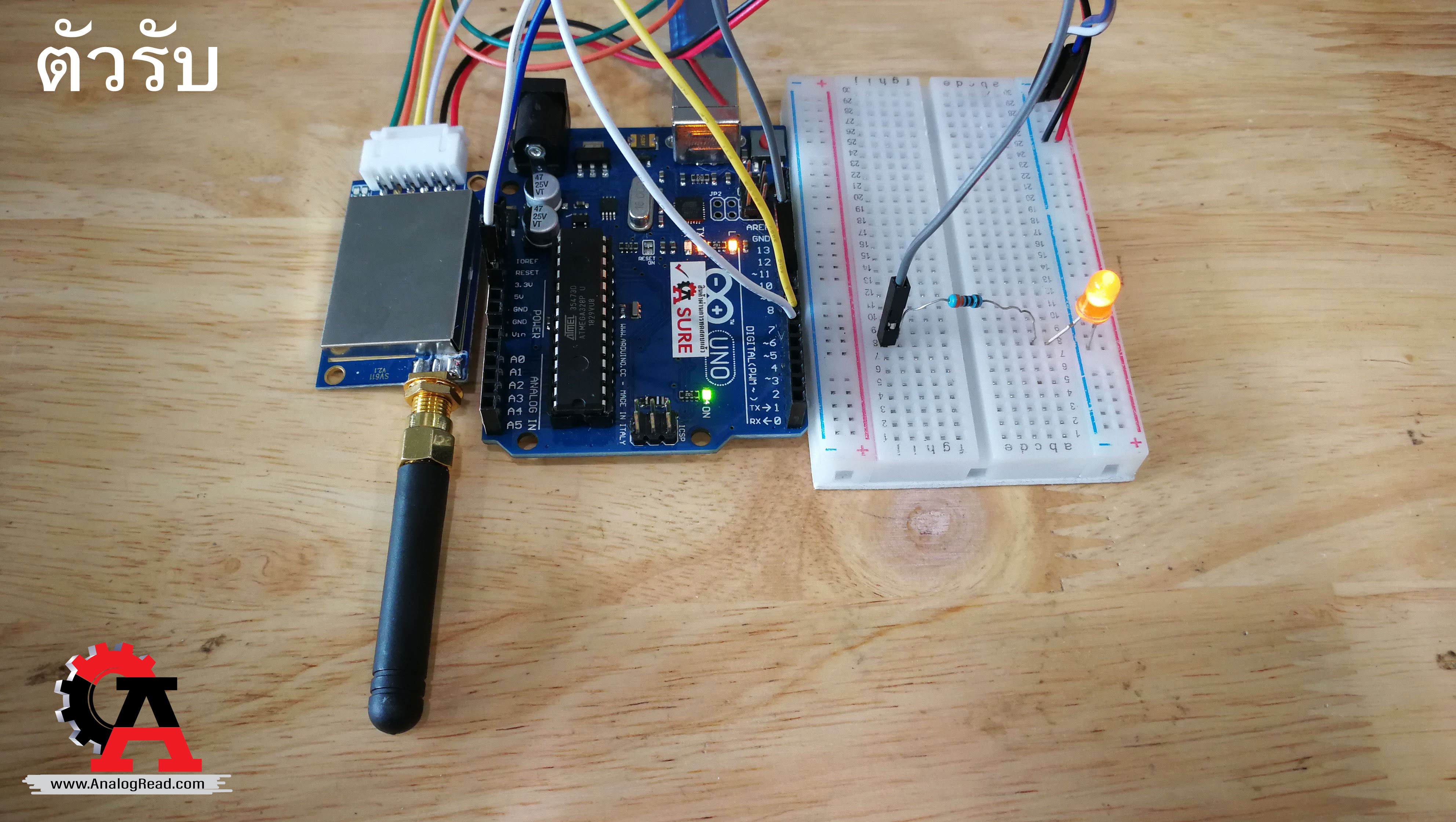

ตัวรับ : สั่งให้ LED สว่างตามค่าที่รับได้

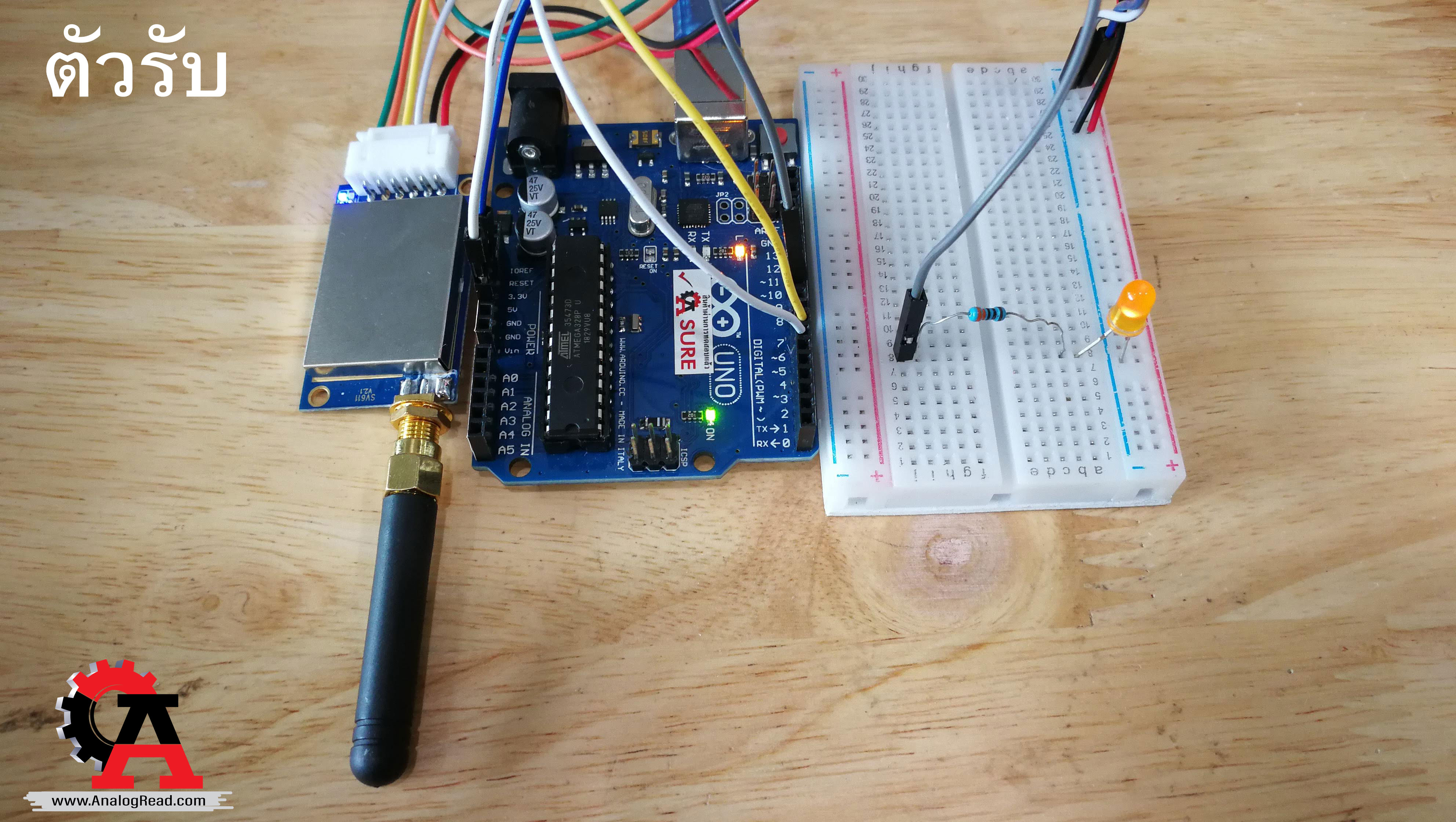

1.เมื่ออ่านค่าAnalogได้น้อยมาก LED จะสว่างน้อยมาก

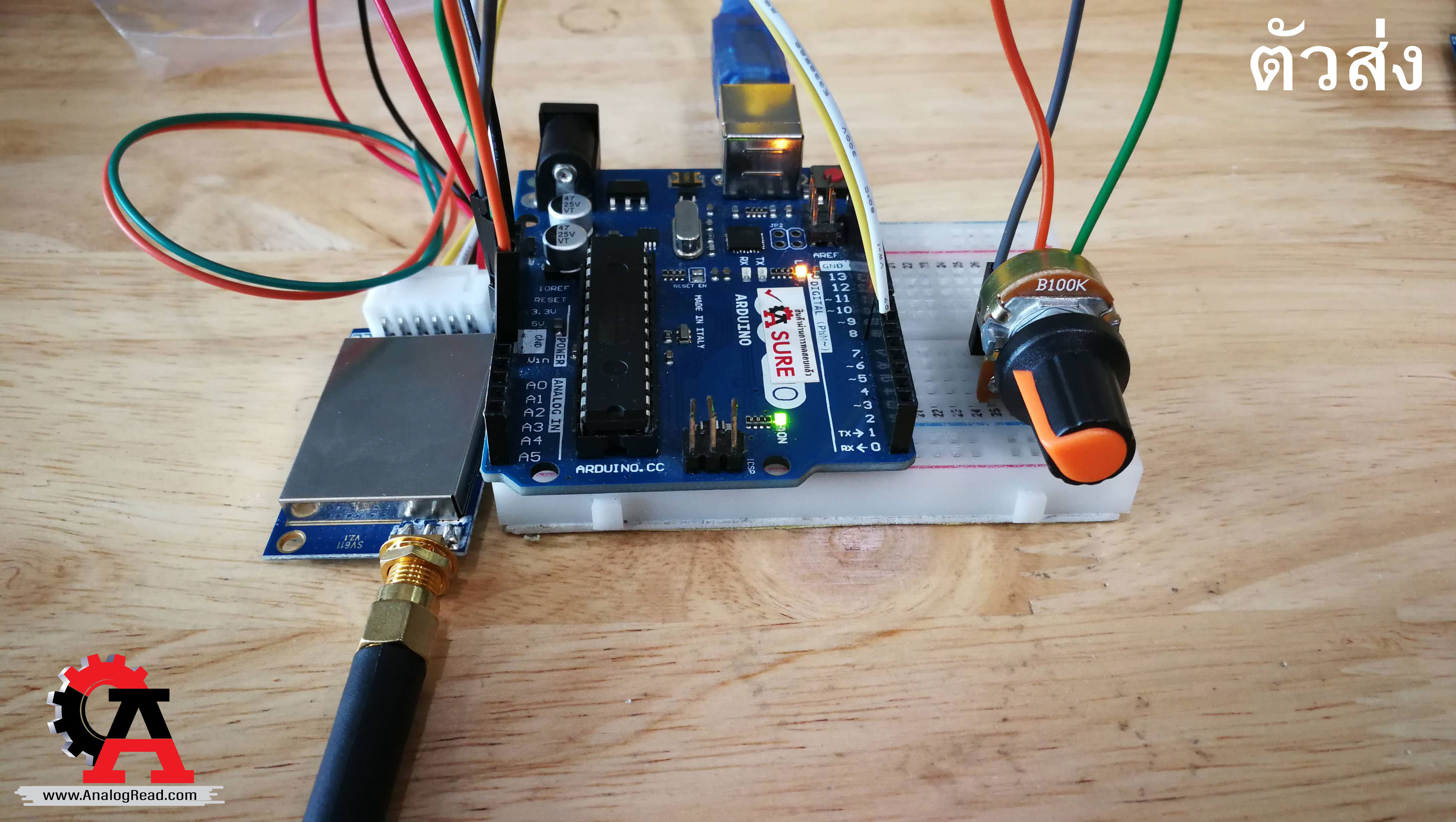

2.เมื่อหมุนความต้านปรับค่าได้ อ่านAnalogได้มากขึ้น LED จะสว่างมากขึ้น

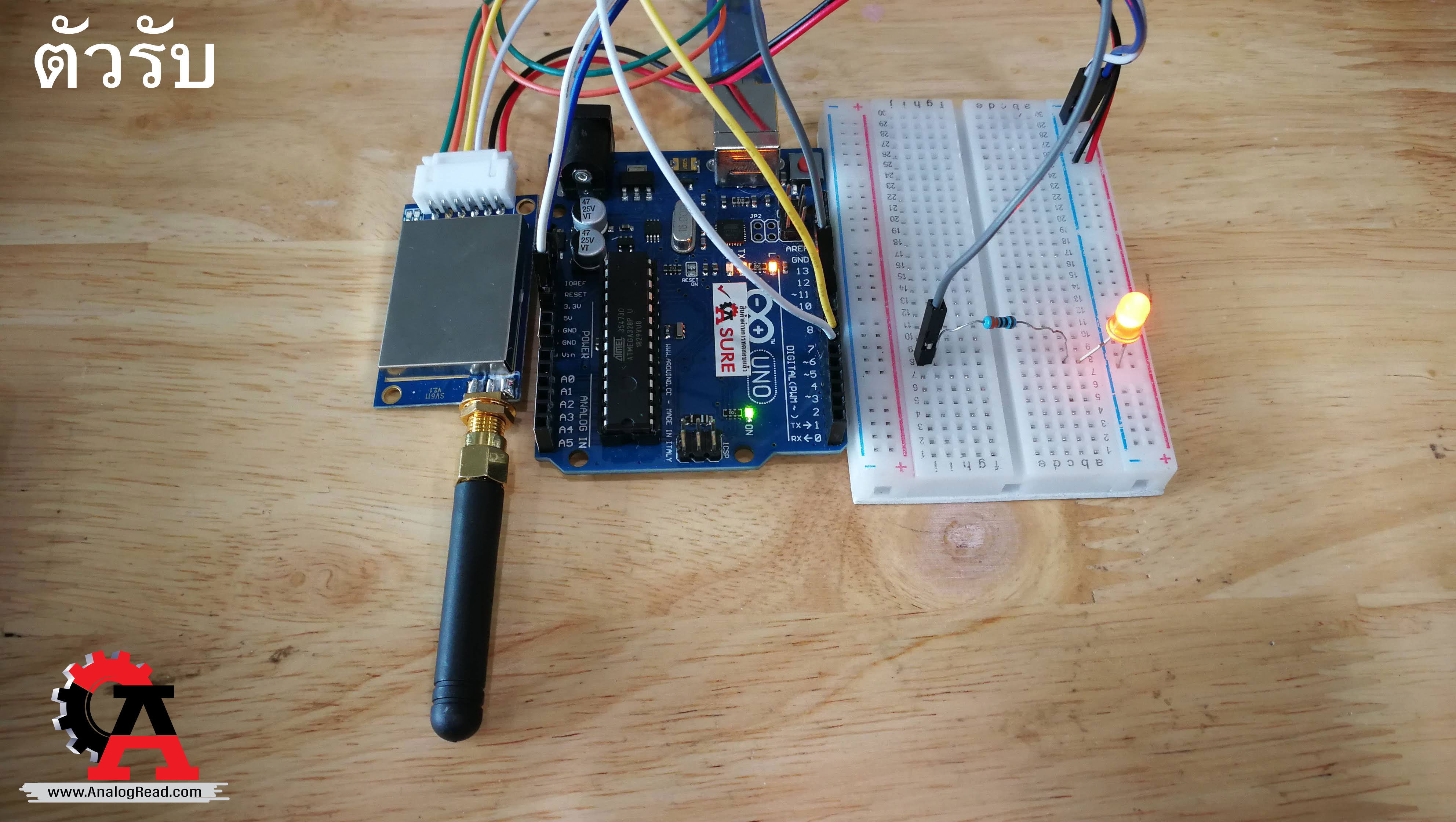

3.เมื่อหมุนความต้านปรับค่าได้ อ่านAnalogได้มากขึ้น LED จะสว่างมากขึ้น
2.เมื่อหมุนความต้านปรับค่าได้ อ่านAnalogได้มากขึ้น LED จะสว่างมากขึ้น
3.เมื่อหมุนความต้านปรับค่าได้ อ่านAnalogได้มากขึ้น LED จะสว่างมากขึ้น
