สอนการใช้งานบอร์ด Arduino กับ MPU-9250 เตือนวัตถุเอียง พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
MPU-9250 คือโมดูลสามารถตรวจวัดได้3ค่าคือ 1.Accelerometer 2.Gyroscope และ 3.Magnetometer ต่อใช้งานง่ายผ่าน I2C ข้อดึใช้สายต่อน้อย ประยุกต์ใช้งานได้หลากหลาย
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1

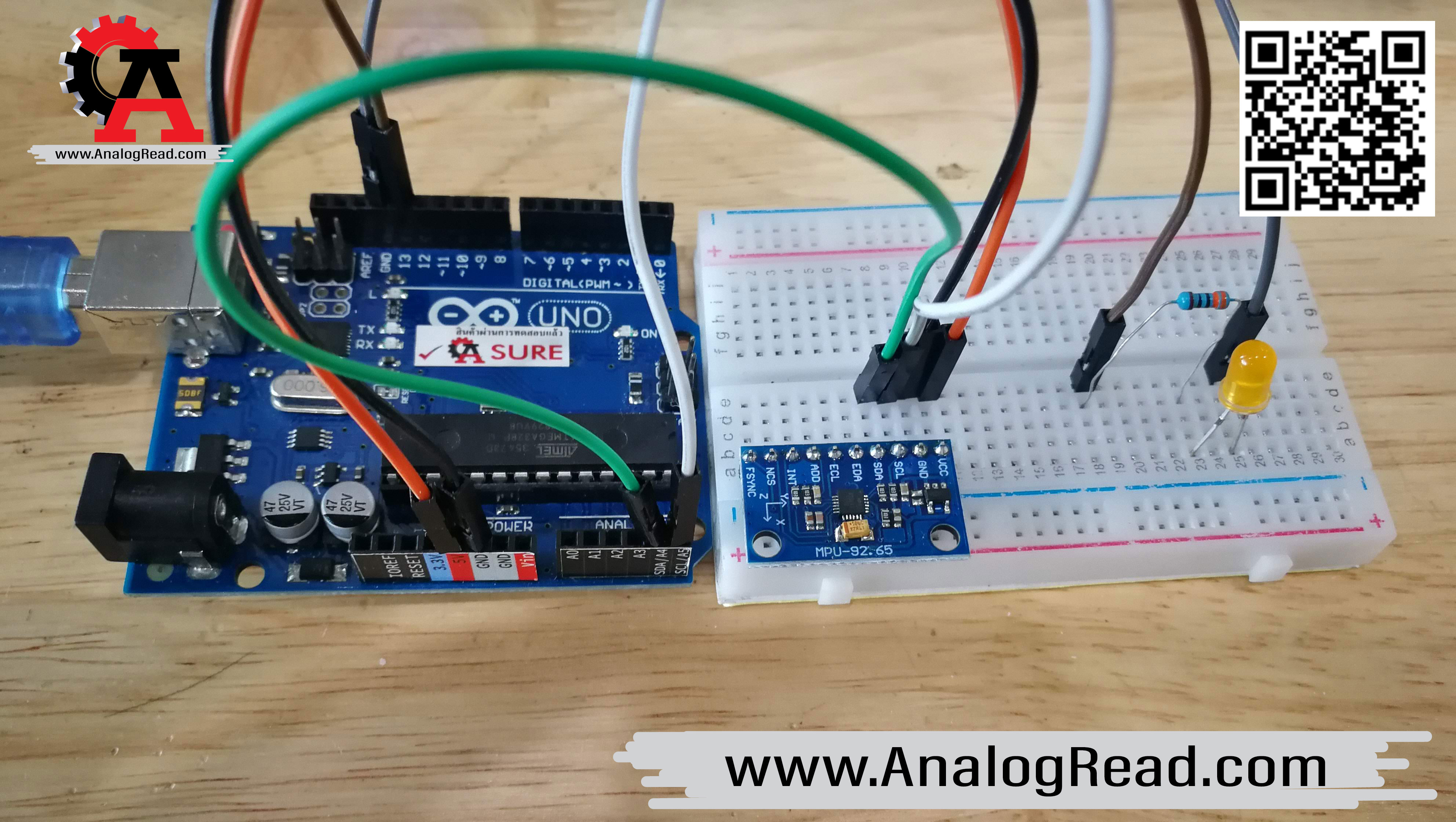

รายการอุปกรณ์
- Aduino UNO R3
- MPU-9250 9DOF (Gyro/Accelerometer/Compass) Module
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm

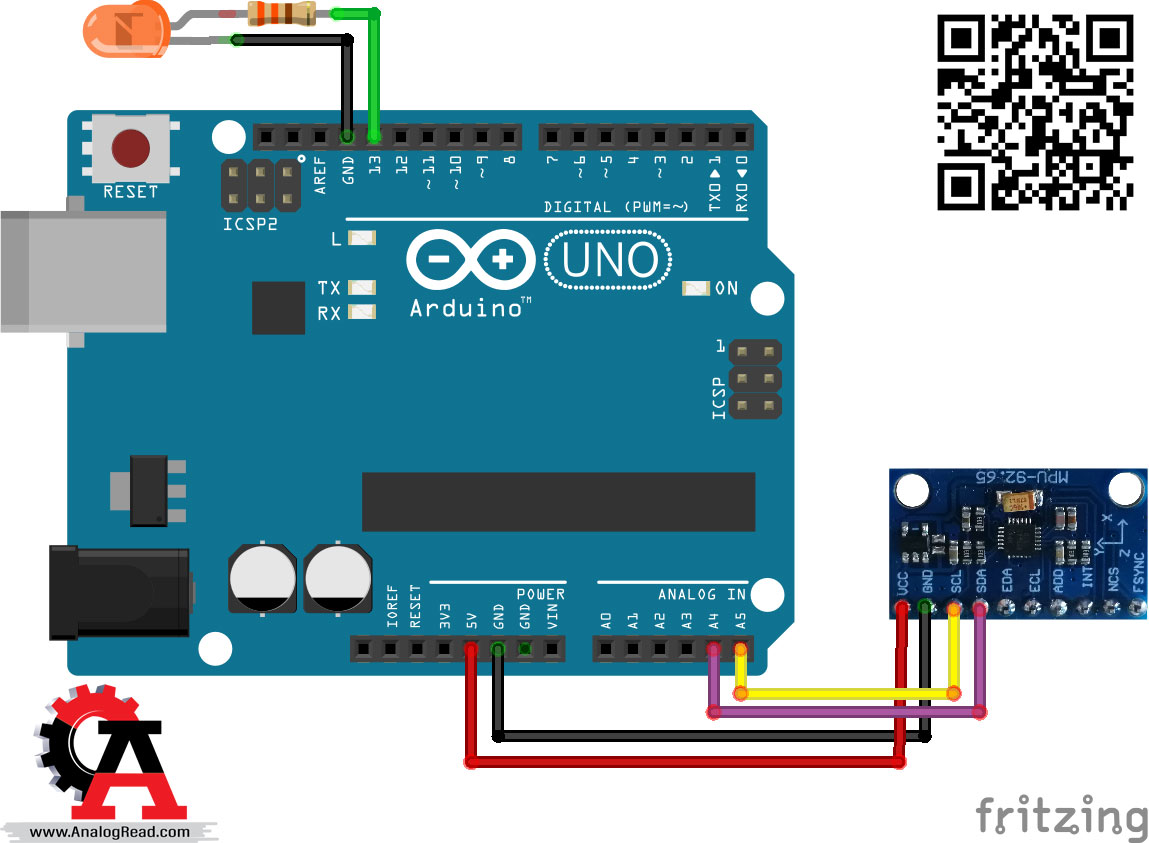

วิธีการต่อใช้งาน
MPU-9250 ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

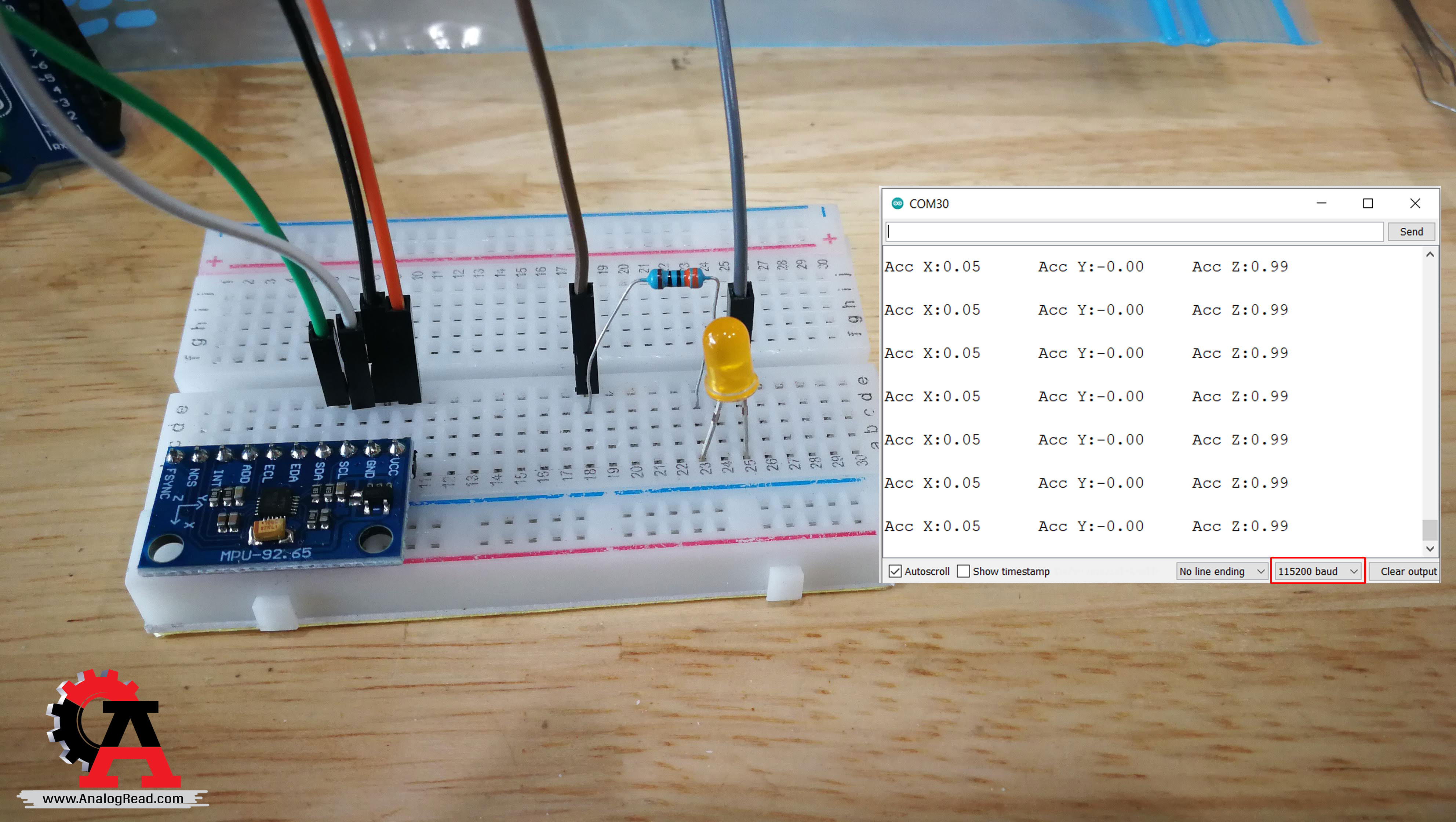

1.เมื่อเซนเซอร์วางขนานไปกับพื้น ไฟจะไม่สว่าง

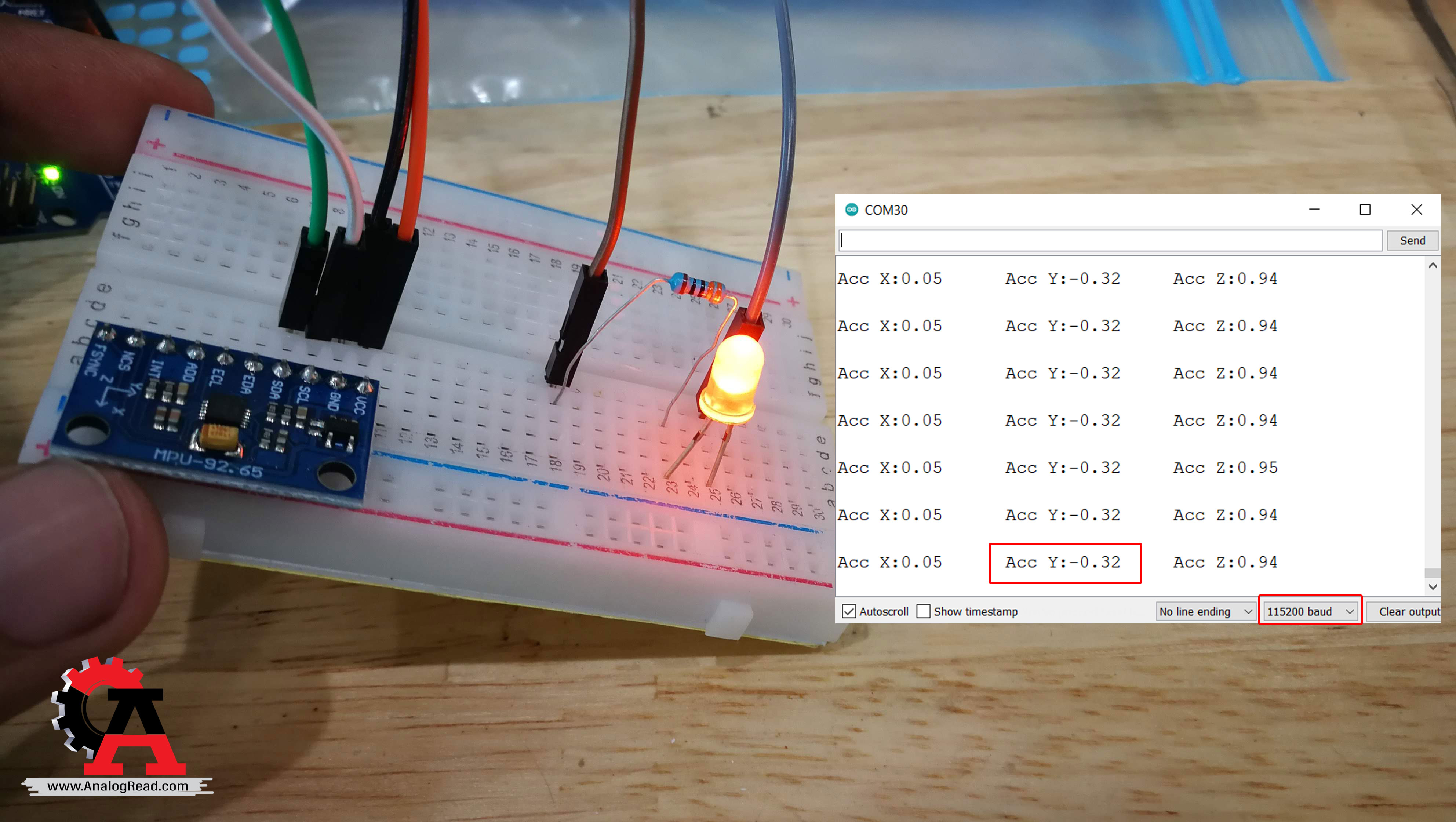

2.เมื่อเซนเซอร์เอียงทางแกน Y ไฟสว่างเตือน

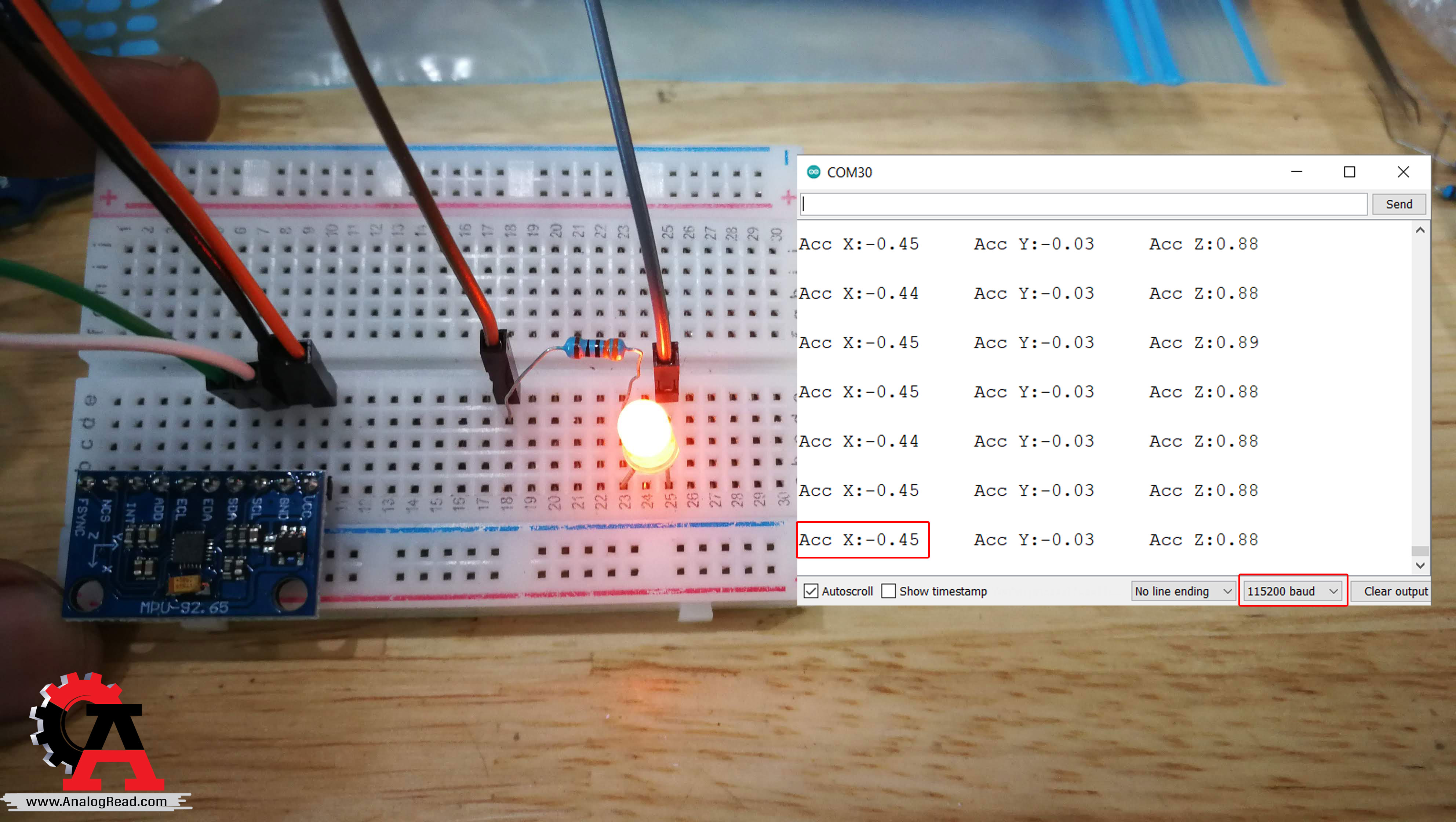

3.เมื่อเซนเซอร์เอียงทางแกน X ไฟสว่างเตือน
2.เมื่อเซนเซอร์เอียงทางแกน Y ไฟสว่างเตือน
3.เมื่อเซนเซอร์เอียงทางแกน X ไฟสว่างเตือน
