สอนการใช้บอร์ด Arduino กับ GY-50 L3G4200D 3 axis digital gyro sensor พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
GY-50 ประกอบด้วย L3G4200D Gyroscope Sensor 3แกน X Y และ Z เชื่อมต่อวงจรผ่าน I2C(SDA,SCL) ใช้งานง่าย
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1
รายการอุปกรณ์
- Aduino UNO R3
- GY-50 L3G4200D axis digital gyro sensor module angular velocity module
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm

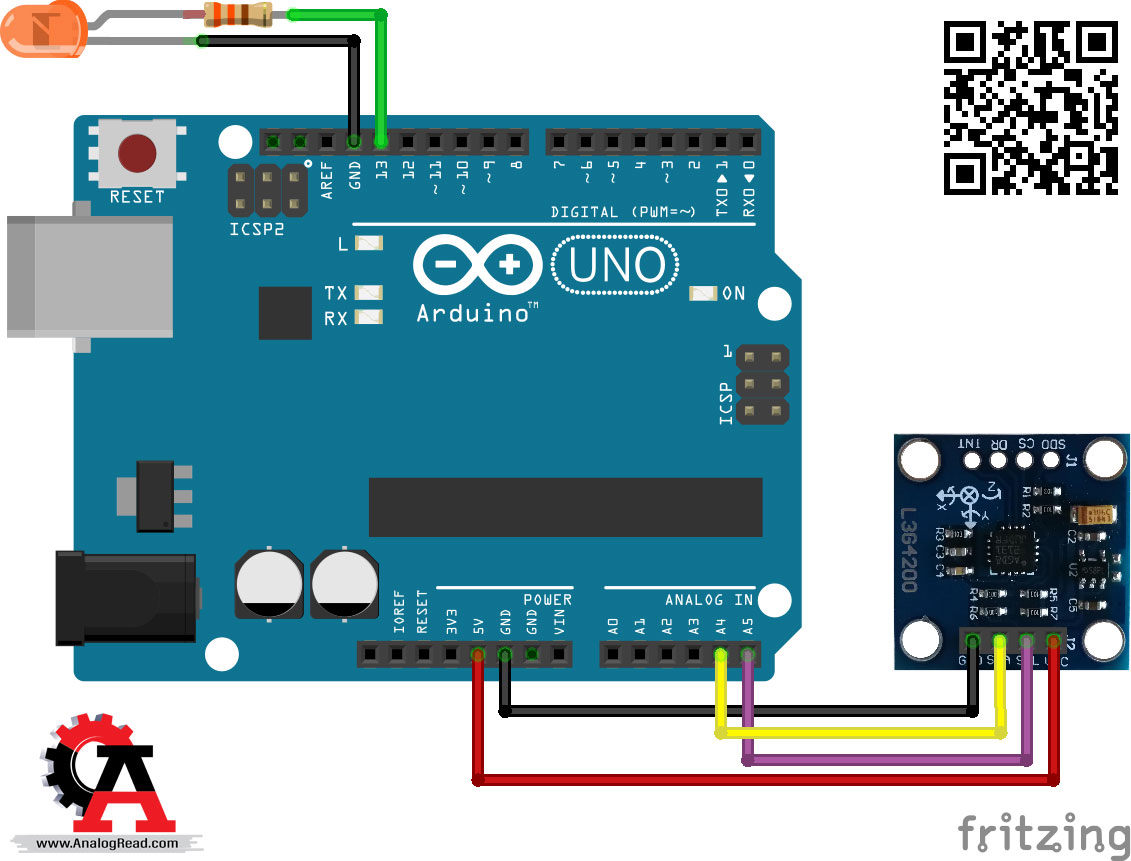

วิธีการต่อใช้งาน
GY-50 ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

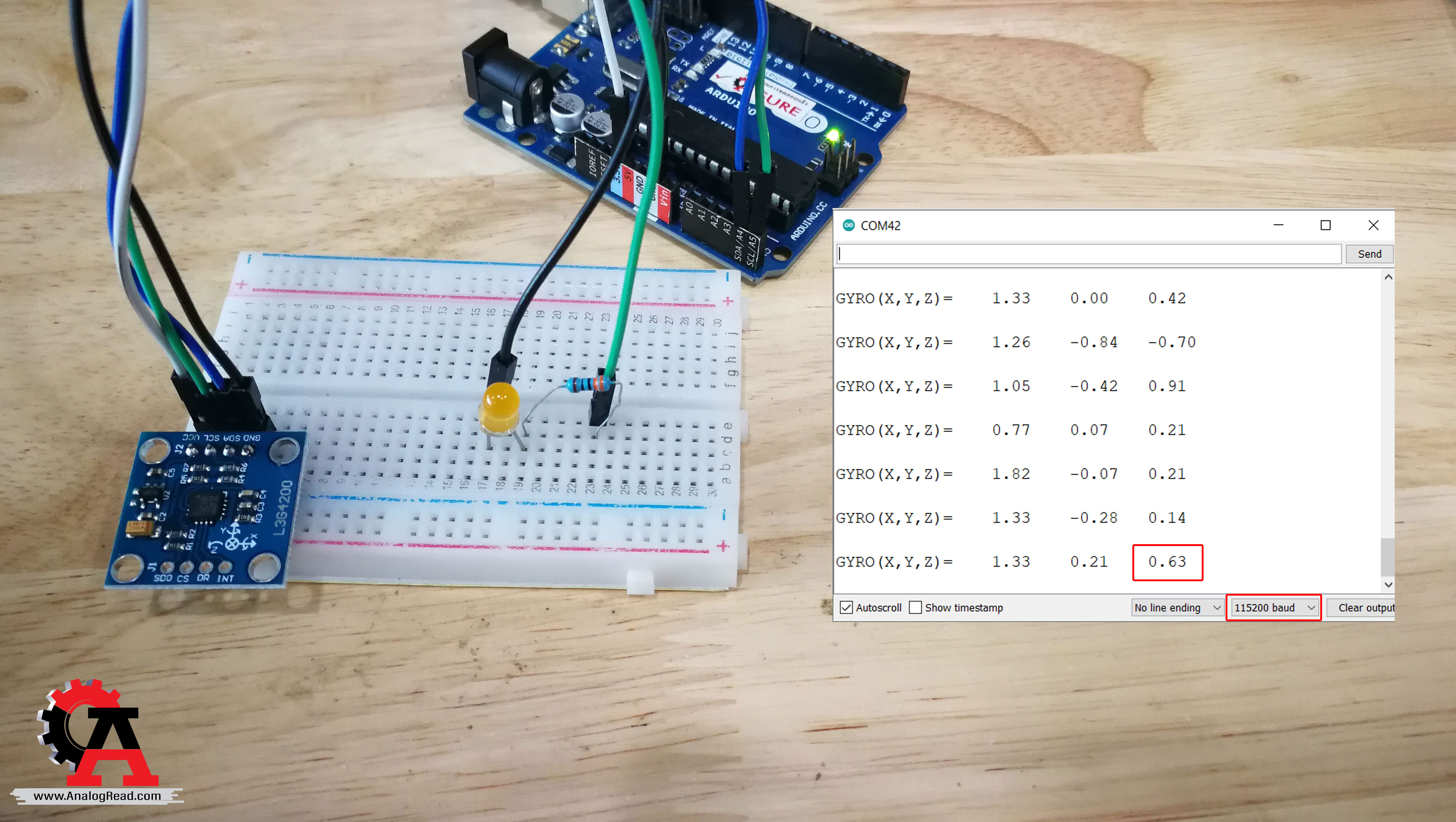

1.เมื่ออัพโหลดโค้ดเสร็จสิ้น ให้เปิด Serial monitor เพื่อดูค่า

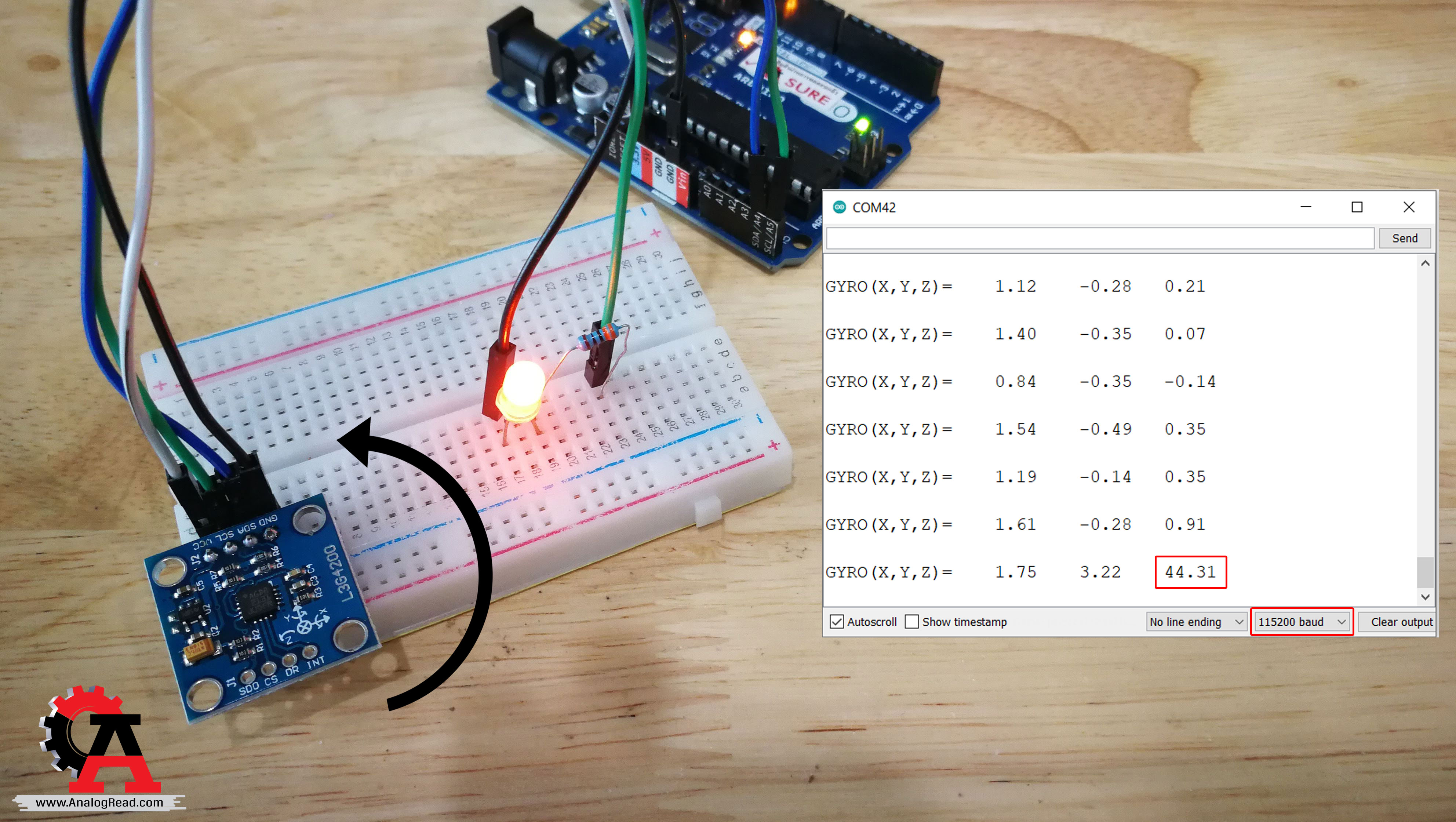

2.เมื่อหมุนโมดูลทวนเข็มนาฬิกาในแนวแกน Z ไฟจะสว่าง

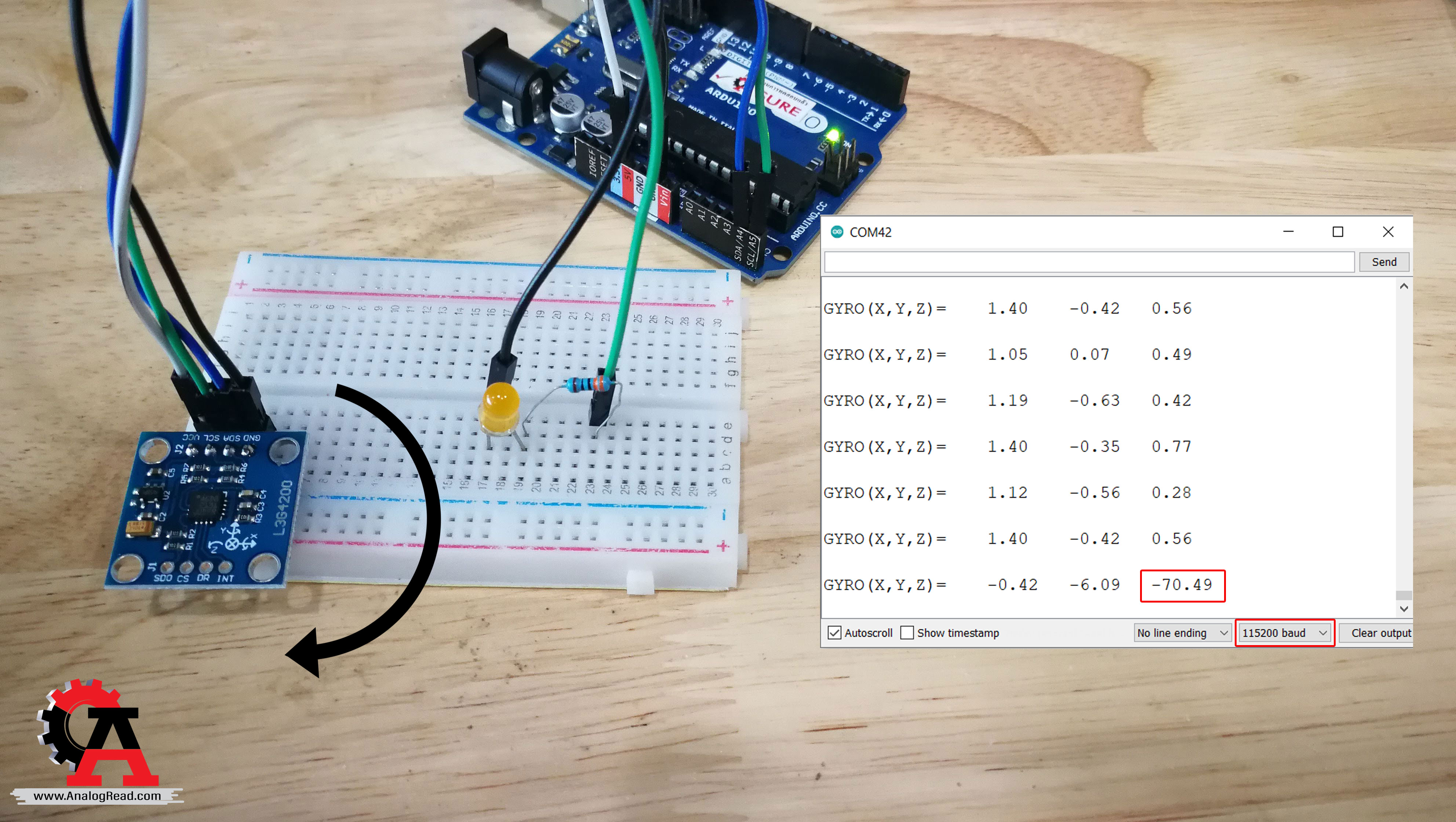

3.เมื่อหมุนโมดูลตามเข็มนาฬิกาในแนวแกน Z ไฟจะดับ
2.เมื่อหมุนโมดูลทวนเข็มนาฬิกาในแนวแกน Z ไฟจะสว่าง
3.เมื่อหมุนโมดูลตามเข็มนาฬิกาในแนวแกน Z ไฟจะดับ
