สอนใช้งานบอร์ด Arduino กับ สวิทช์แม่เหล็ก Magnetic switch HE10-D10NK พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
Magnetic switch HE10-D10NK คือสวิทช์แม่เหล็ก เอาท์พุตเป็นแบบ Digital (Active LOW) เมื่อตรวจพบแม่เหล็กให้ Logic 0
วิธีการใช้โปรแกรม Arduino IDE
รายการอุปกรณ์
- Aduino UNO R3
- Magnetic switch 6-36v
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm

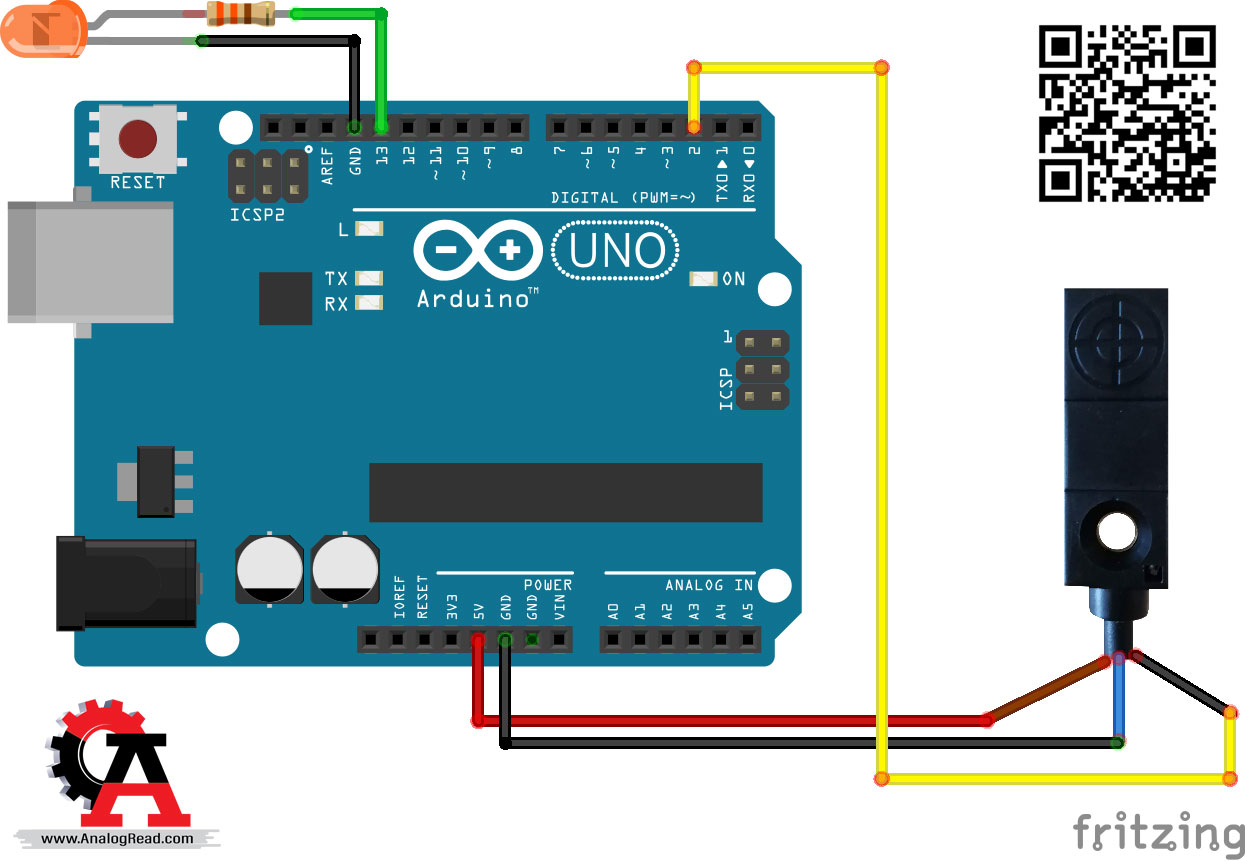

วิธีการต่อใช้งาน
Magnetic switch ----> Arduino UNO R3
- น้ำตาล(VCC) ----> 5V
- น้ำเงิน(GND) ----> GND
- ดำ(OUTPUT) ----> 2
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

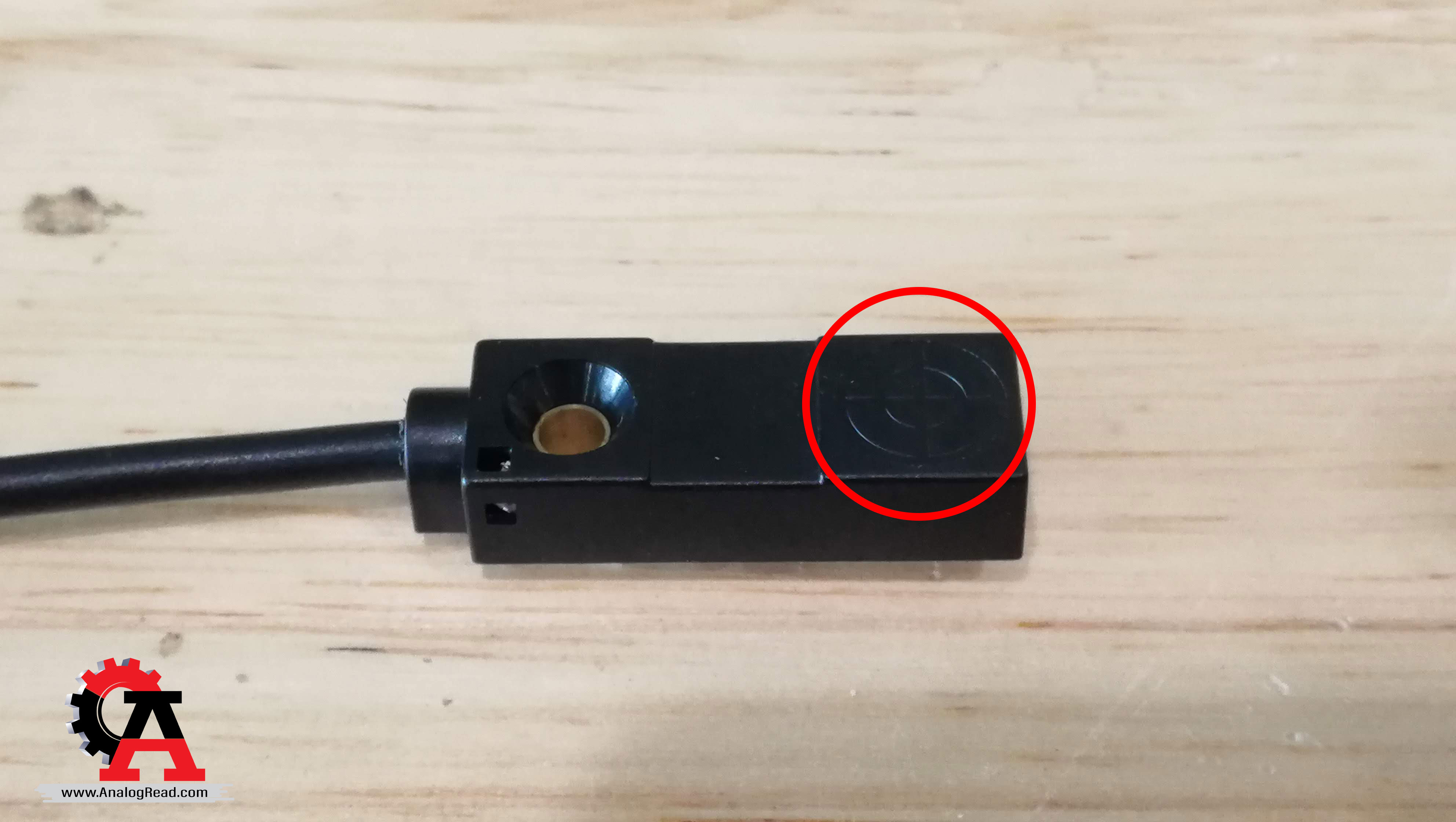

1.ตำแหน่งตรวจจับแม่เหล็ก

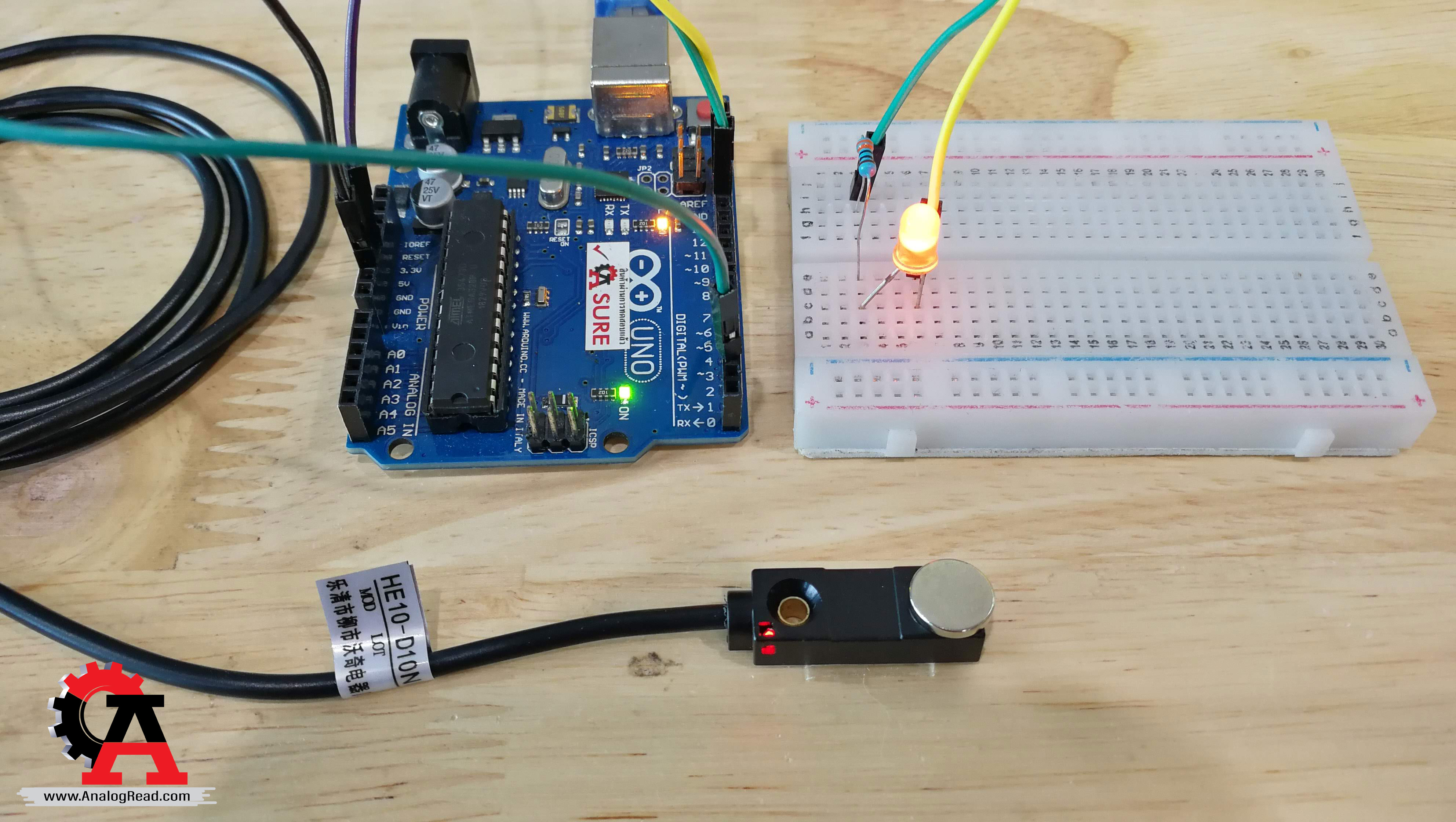

2.เมื่อตรวจเจอแม่เหล็ก ไฟจะสว่าง

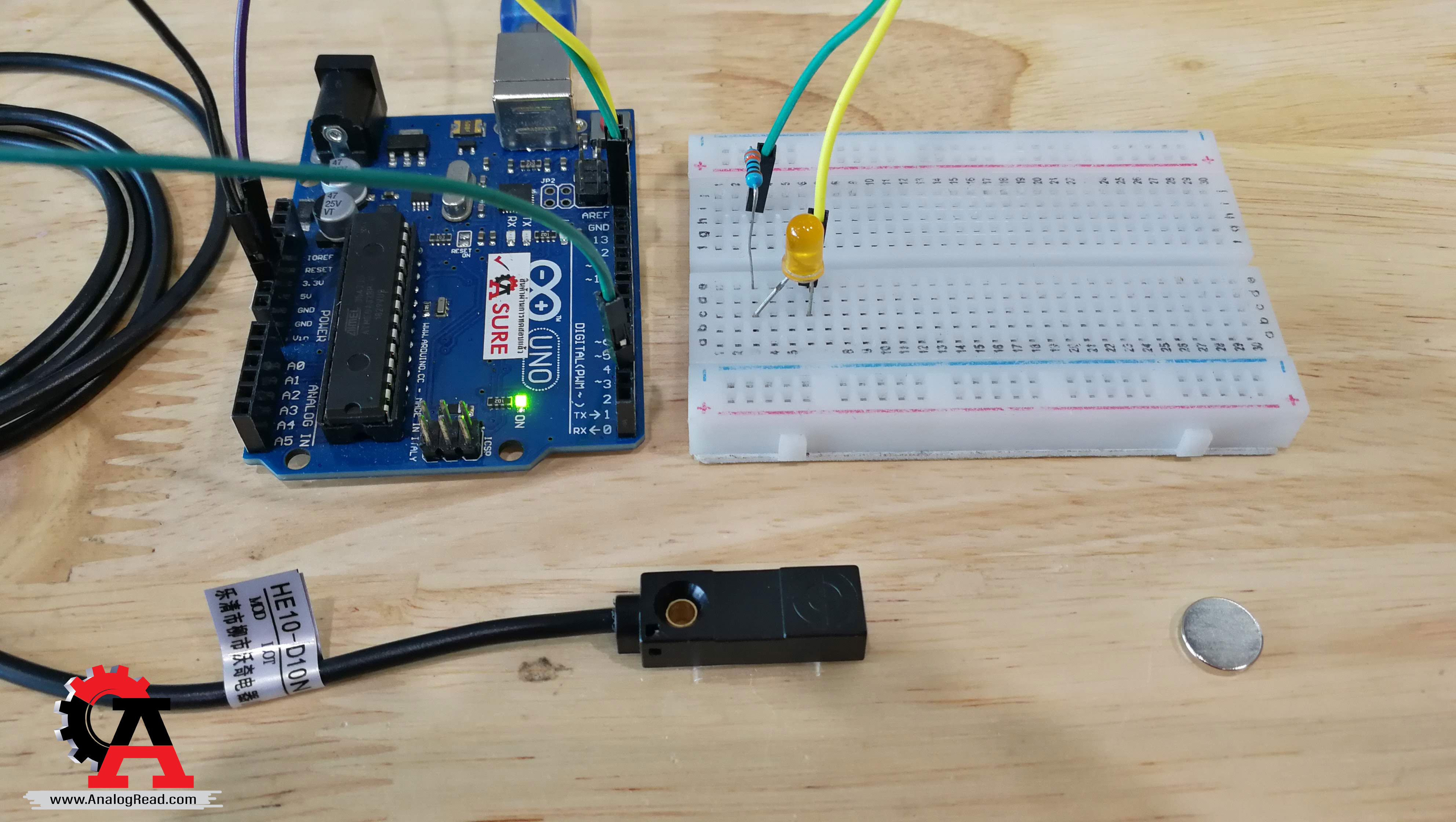

3.เมื่อตรวจไม่เจอแม่เหล็ก ไฟดับ
1.ตำแหน่งตรวจจับแม่เหล็ก

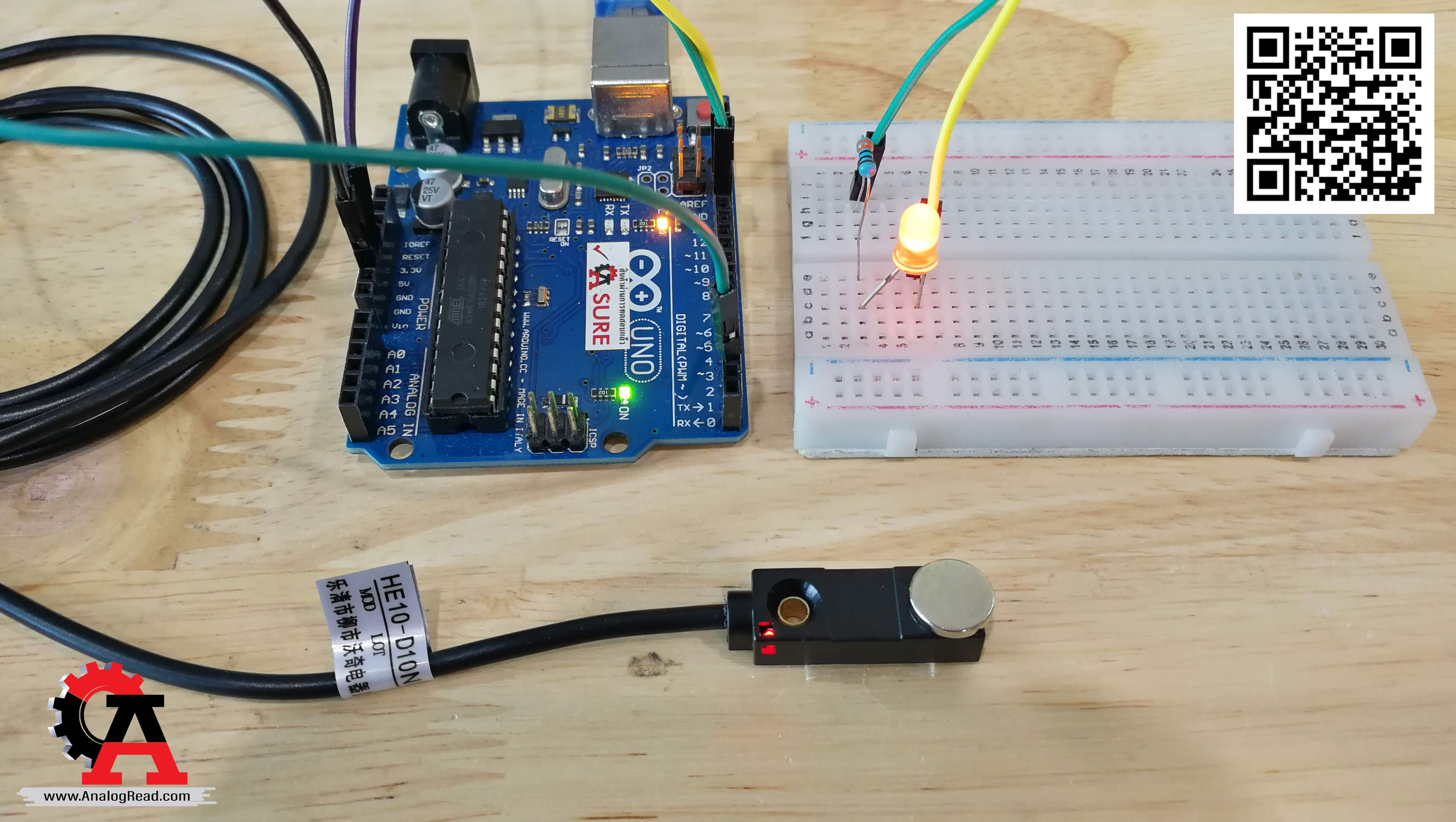

2.เมื่อตรวจเจอแม่เหล็ก ไฟจะสว่าง
3.เมื่อตรวจไม่เจอแม่เหล็ก ไฟดับ
