การใช้งาน Digispark (ATTiny85)

การใช้งาน Digispark (ATTiny85)

บอร์ด Digispark ภายในใช้ Microcontroller ATTiny85

การตั้งค่าการใช้งาน Digispark ให้เชื่อมต่อกับโปรแกรม Arduino IDE

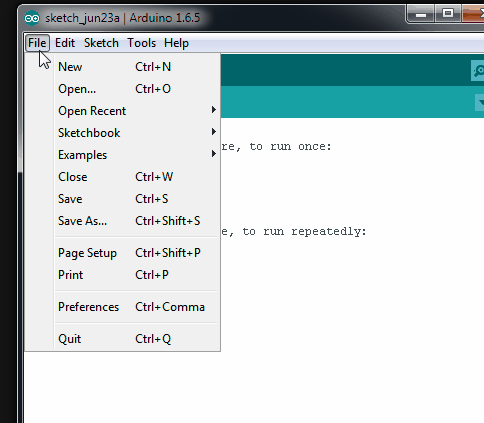

1. เปิดโปรแกรม Arduino IDE และไปที่ “File” -->  “Preferences”

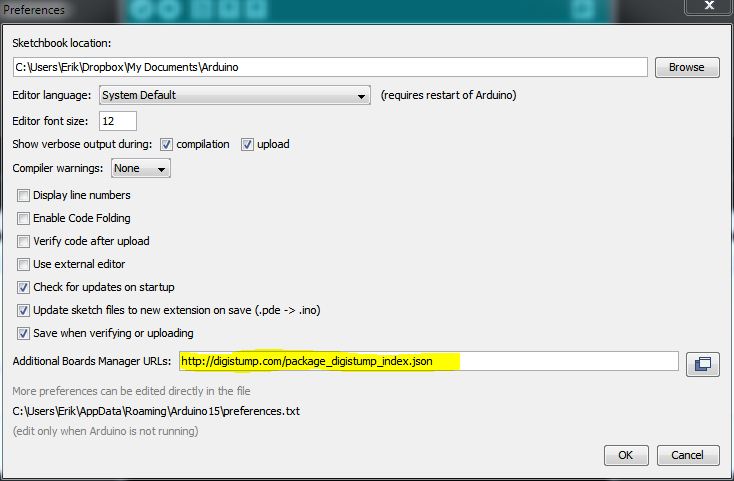

In the box labeled “Additional Boards Manager URLs” enter:

http://digistump.com/package_digistump_index.json

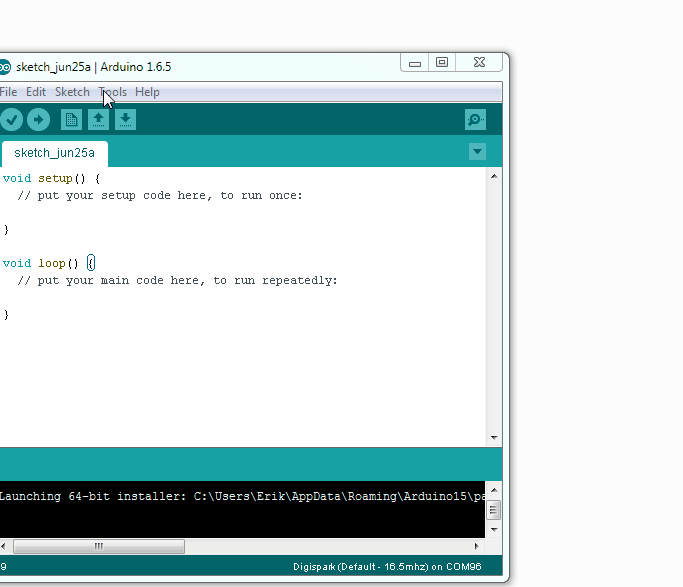

2. ไปที่ Tools --> Board --> Boards Manager รอสักครู่ ที่เมนู Drop down ให้

เลือก Contributed

3. ให้เลือก Digistump AVR Boards และ Install

หลังจากทำการ Install แล้วจะมีหน้าต่างการลง Driver ของตัว Digispark ขึ้นมาให้ตอบตกลงให้

หมด

การอัพโหลด Code ลง Digispark

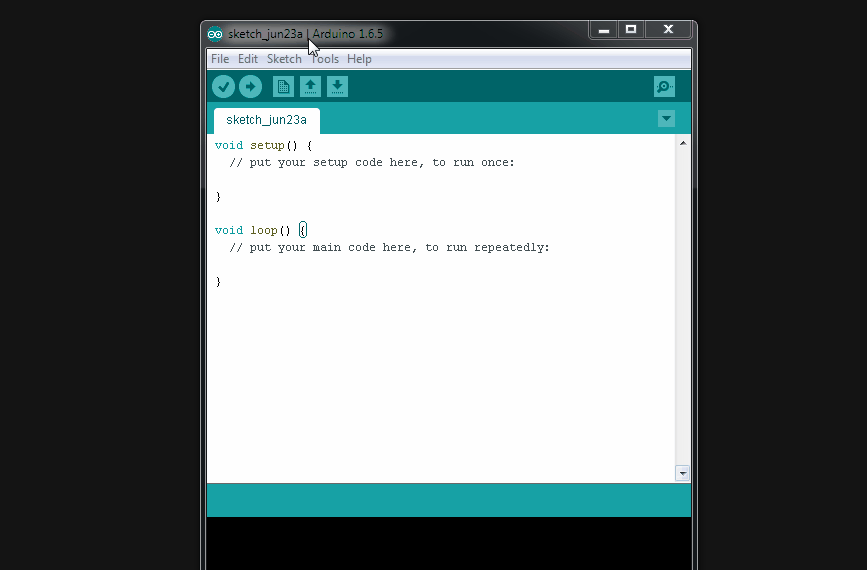

ไปที่ Menu Tools --> Boards menu. แล้วเลือก “Digispark (Default - 16.5mhz)”

ลองทำการอัพ Code ตัวอย่างที่  File→Examples→Digispark→Start (เป็น Code ไฟกระพริบ

ที่ตัว Digispark)  หากไม่มีให้ทำการ Copy Code ไปใส่ในโปรแกรม Arduino IDE

// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pin as an output.
pinMode(0, OUTPUT); //LED on Model B
pinMode(1, OUTPUT); //LED on Model A
}

// the loop routine runs over and over again forever:
void loop() {
digitalWrite(0, HIGH); // turn the LED on (HIGH is the voltage level)
digitalWrite(1, HIGH);
delay(1000); // wait for a second
digitalWrite(0, LOW); // turn the LED off by making the voltage LOW
digitalWrite(1, LOW);
delay(1000); // wait for a second
}

ในการอัพโหลดโปรแกรมหากทำการเชื่่อมต่อ Digispark กับ Computer อยู่ให้ทำการถอด USB

ออกก่อนแล้วจึงกด Upload โปรแกรม

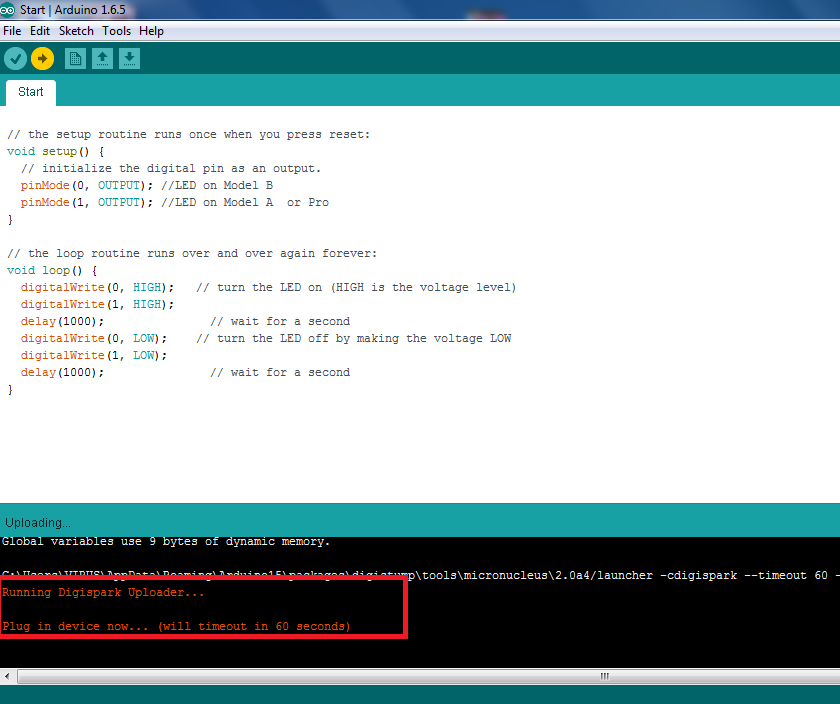

หลังจากนั้น ทางโปรแกรม Arduino IDE จะมีข้อความแจ้งมา Plug in device now... (will

timeout in 60 seconds) จึงทำการเสียบ USB

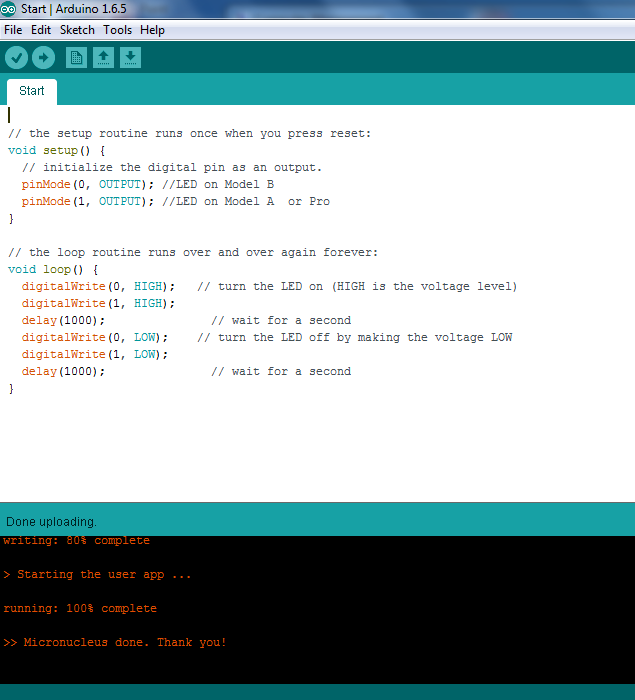

หลังจาก Upload Program เสร็จจะมีข้อความขึ้นว่า Micronucleus done. Thank you!

Credit : http://digistump.com/wiki/digispark/tutorials/connecting
