สอนใช้งานบอร์ด Arduino กับ US-100 Ultrasonic Sensor Module พร้อมโค้ดตัวอย่างประยุกต์ใช้งาน
4 ปีที่ผ่านมา
สอนใช้งานบอร์ด Arduino กับ US-100 Ultrasonic Sensor Module พร้อมโค้ดตัวอย่างประยุกต์ใช้งาน
สอนใช้งานบอร์ด Arduino กับ US-100 Ultrasonic Sensor Module พร้อมโค้ดตัวอย่างประยุกต์ใช้งาน
อุปกรณ์ที่ต้องใช้
วิธีการต่อวงจร Ultrasonic Module (US-100)
เมื่อต่ออุปกรณ์เสร็จเรียบร้อยตามรูปแล้ว ให้ใช้โค้ดตัวอย่างด้านล่าง อัพลงบอร์ด Arduino
ตัวอย่างการใช้งาน Arduino IDE
Spep 1. เลือกบอร์ดใช้งานเป็น Arduino Uno
Step 2. เลือกคอมพอร์ตให้ตรงกับที่ใช้งาน
Step 3. กด Upload โปรแกรม
Step 4. หาก Upload สำเร็จ จะปรากฏข้อความดังรูป
Step 5. เปิด Serial Monitor จะได้ข้อความดังรูป อย่าลืมเลือก BAUDRATE 9600 ด้วยนะ
US-100 Ultrasonic Sensor Module นิยมนำไปใช้งานตรวจจับวัตถุ วัดระยะ วัดระดับน้ำ และยังสามารถวัดอุณหภูมิสภาพแวดล้อมได้อีกด้วย
สอนใช้งานบอร์ด Arduino กับ US-100 Ultrasonic Sensor Module พร้อมโค้ดตัวอย่างประยุกต์ใช้งาน
อุปกรณ์ที่ต้องใช้

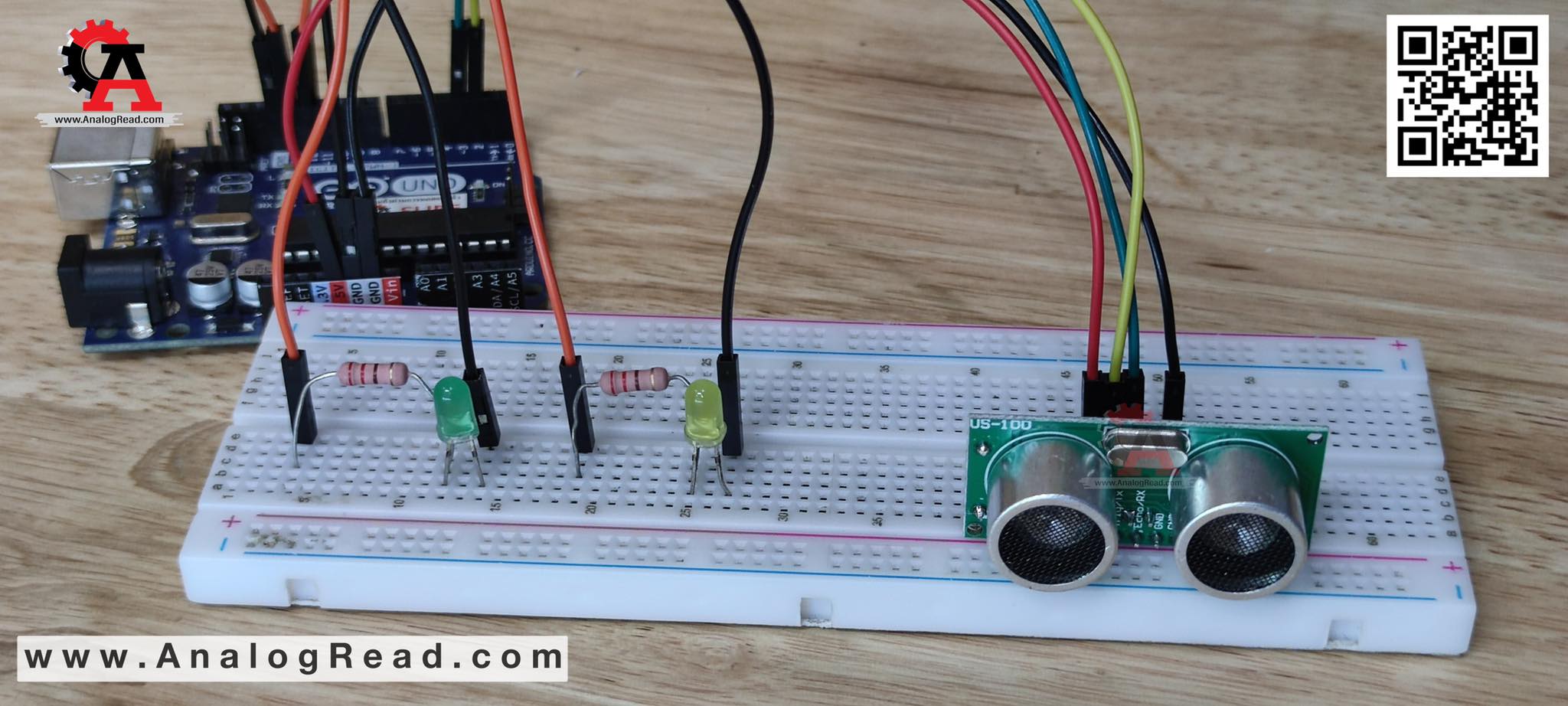

วิธีการต่อวงจร Ultrasonic Module (US-100)
Ultrasonic Sensor US-100 >> Arduino UNO R3
VCC ------------------------------->> 5V
Trig -------------------------------->> PIN 2
Echo ------------------------------->> PIN 3
GND ------------------------------->> GND
LED ================>> Arduino UNO R3
+LED1 ---------------------------->> PIN 12
-LED1 ----------------------------->> GND
+LED2 ---------------------------->> PIN 13
-LED2 ----------------------------->> GND
เมื่อต่ออุปกรณ์เสร็จเรียบร้อยตามรูปแล้ว ให้ใช้โค้ดตัวอย่างด้านล่าง อัพลงบอร์ด Arduino
ตัวอย่างการใช้งาน Arduino IDE

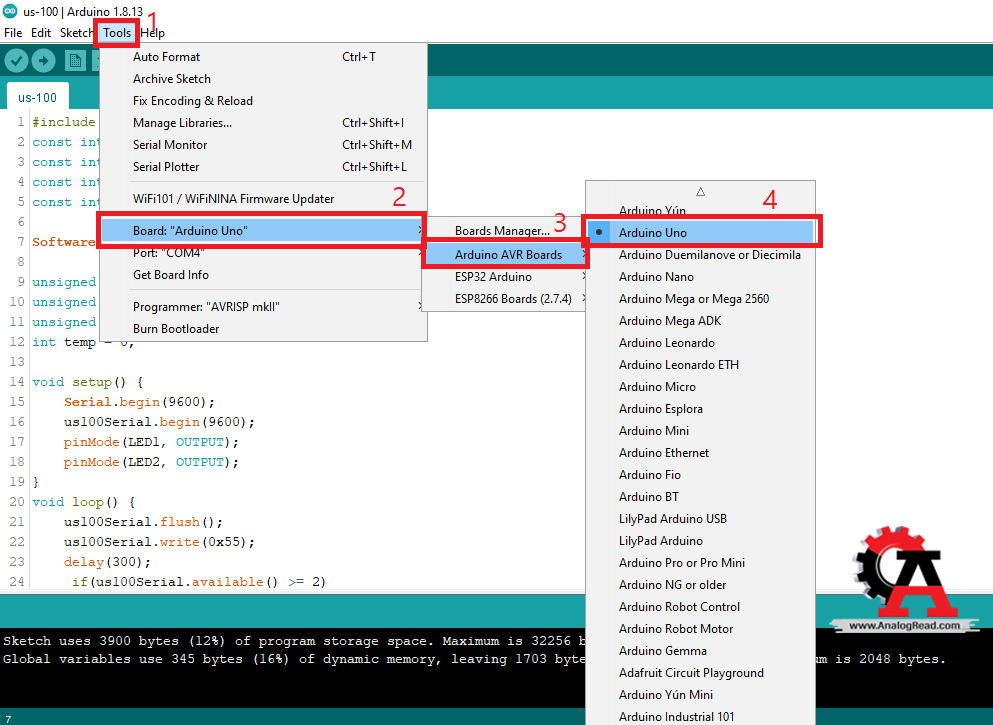

Spep 1. เลือกบอร์ดใช้งานเป็น Arduino Uno

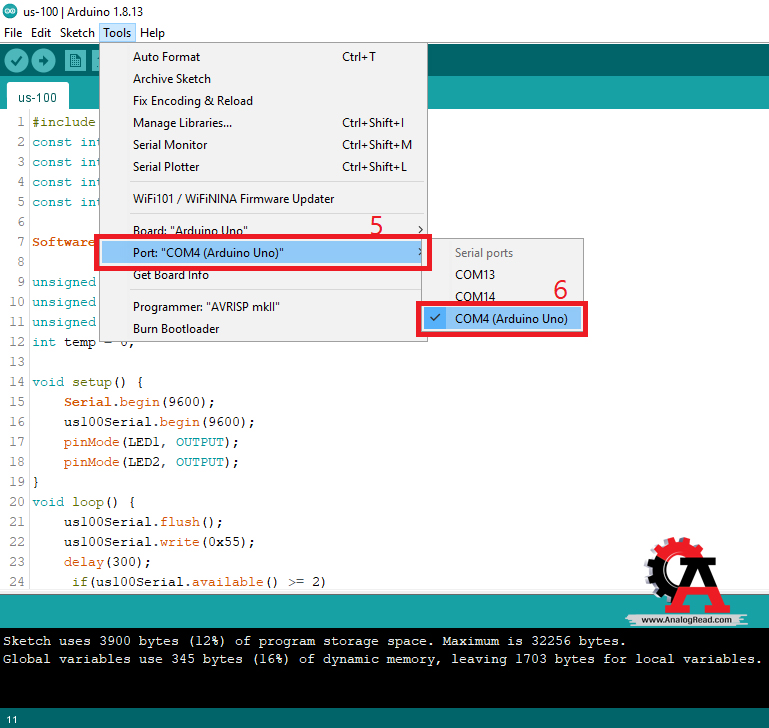

Step 2. เลือกคอมพอร์ตให้ตรงกับที่ใช้งาน

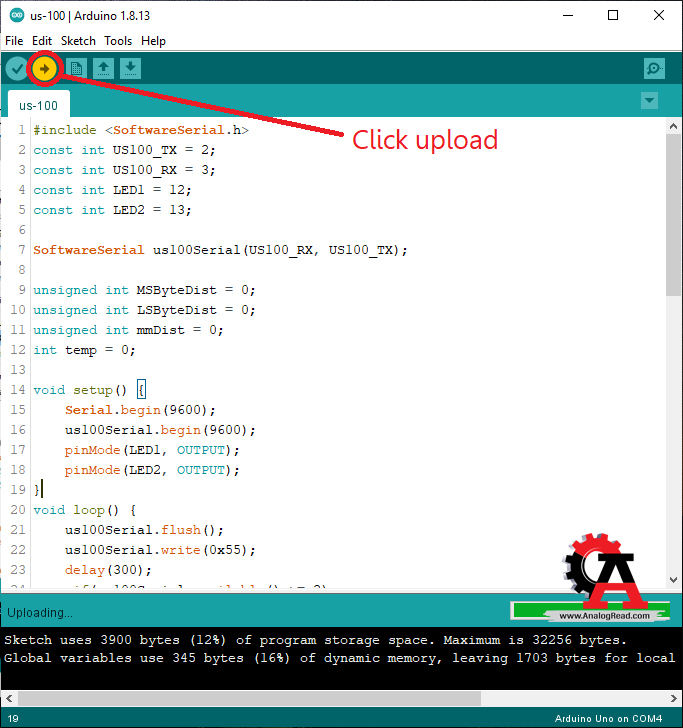

Step 3. กด Upload โปรแกรม
Step 4. หาก Upload สำเร็จ จะปรากฏข้อความดังรูป

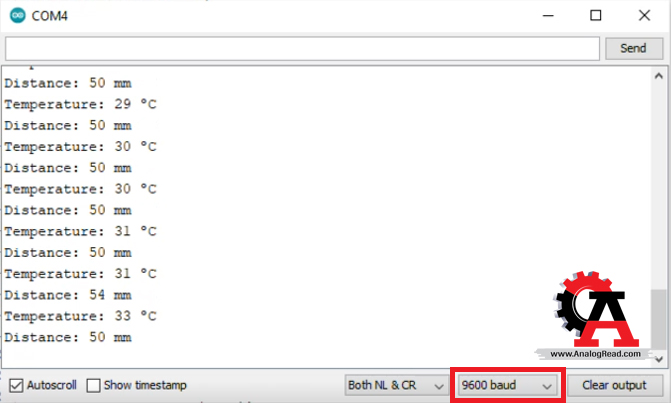

Step 5. เปิด Serial Monitor จะได้ข้อความดังรูป อย่าลืมเลือก BAUDRATE 9600 ด้วยนะ
US-100 Ultrasonic Sensor Module นิยมนำไปใช้งานตรวจจับวัตถุ วัดระยะ วัดระดับน้ำ และยังสามารถวัดอุณหภูมิสภาพแวดล้อมได้อีกด้วย
US-100 Ultrasonic Sensor Module, US-100, Ultrasonic Sensor, US-100 arduino, us-100 code, Ultrasonic ราคา, us-100 ราคา, เซนเซอร์วัดระยะทาง US-100, เซ็นเซอร์วัดระยะทาง US-100 ราคา, เซ็นเซอร์วัดระยะทาง US-100 arduino, Ultrasonic Module, สอนใช้ arduino, สอนระยะ, สอนระยะultrasonic
