สอนการใช้งานบอร์ด ESP8266 กับ ชุด Weather Station Kit with Anemometer/Wind Vane/Rain Bucket (DFRobot) แสดงผลและแจ้งเตือนผ่านแอพพลิเคชั่น Blynk

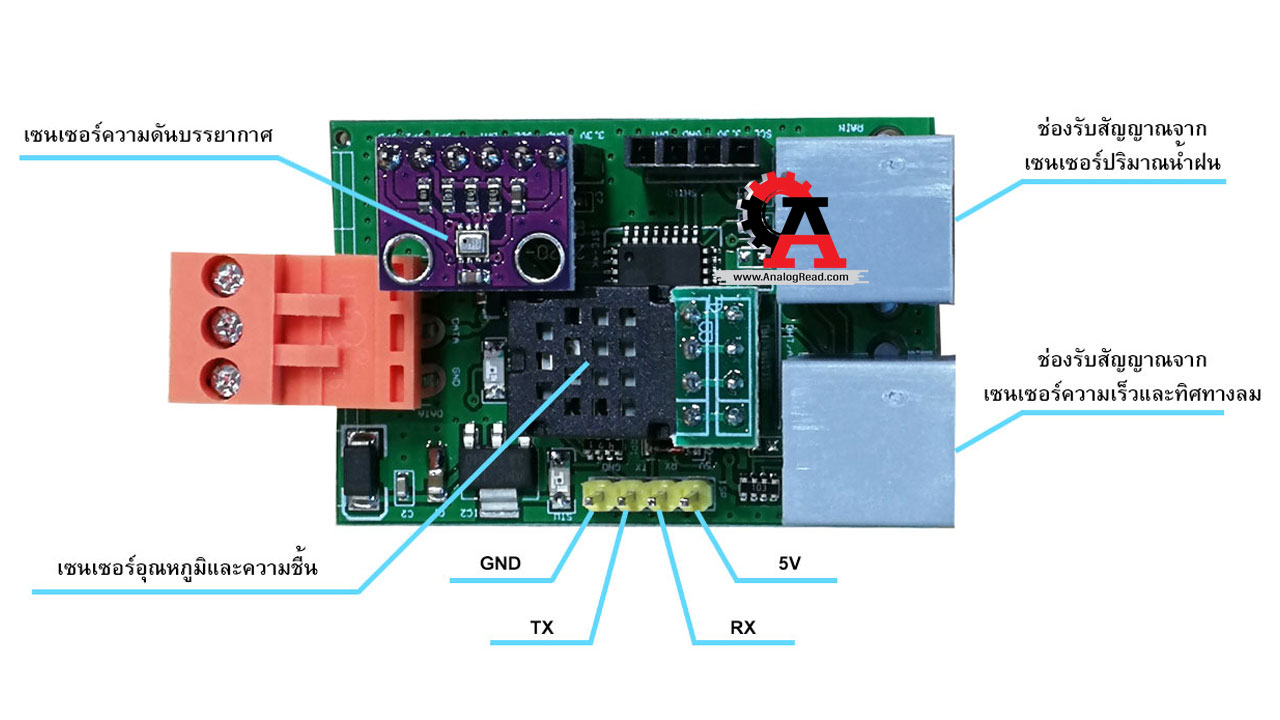

ชุด Weather Station ประกอบไปด้วย 6 เซนเซอร์ คือ เซนเซอร์ความเร็วลม เซนเซอร์ทิศทางลม เซนเซอร์ปริมาณน้ำฝน เซนเซอร์ความดันบรรยากาศ เซนเซอร์อุณหภูมิ และเซนเซอร์ความชื้น

ขั้นตอนการติดตั้ง

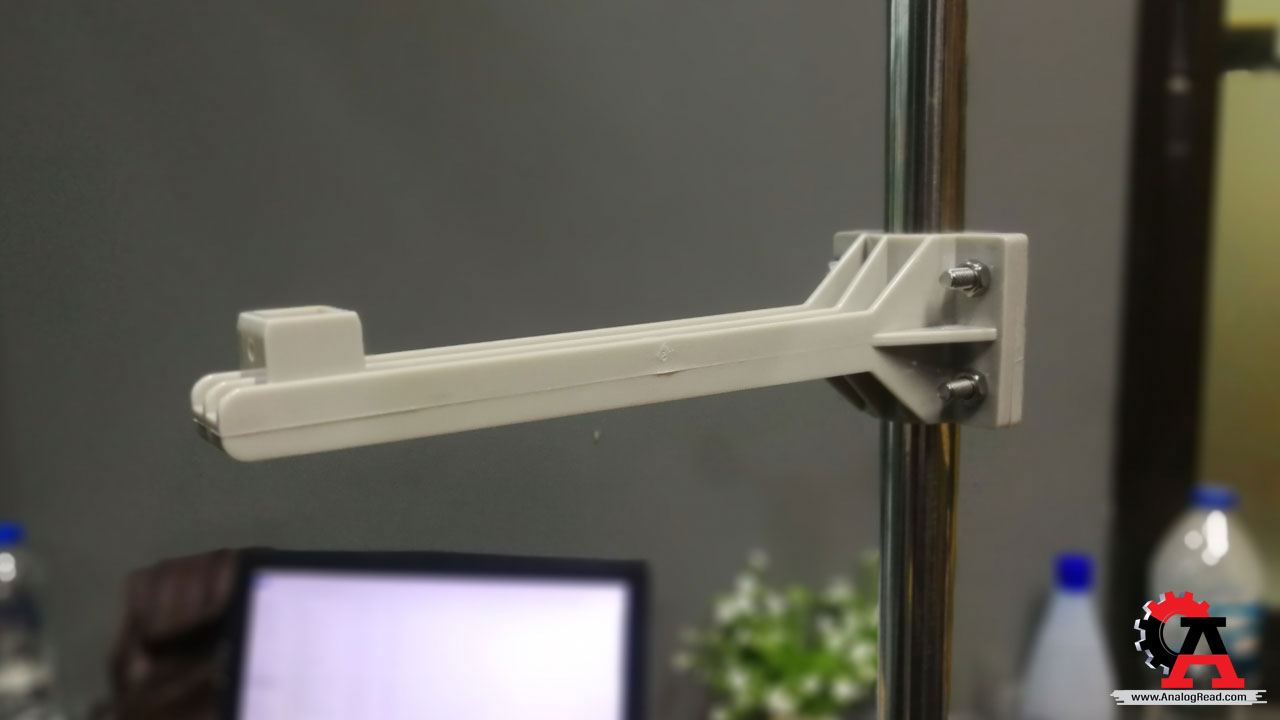

1. 1. ติดตั้งแขนเซนเซอร์เข้ากับเสา

2.
2. ติดตั้งเซนเซอร์ความเร็วลม

3.

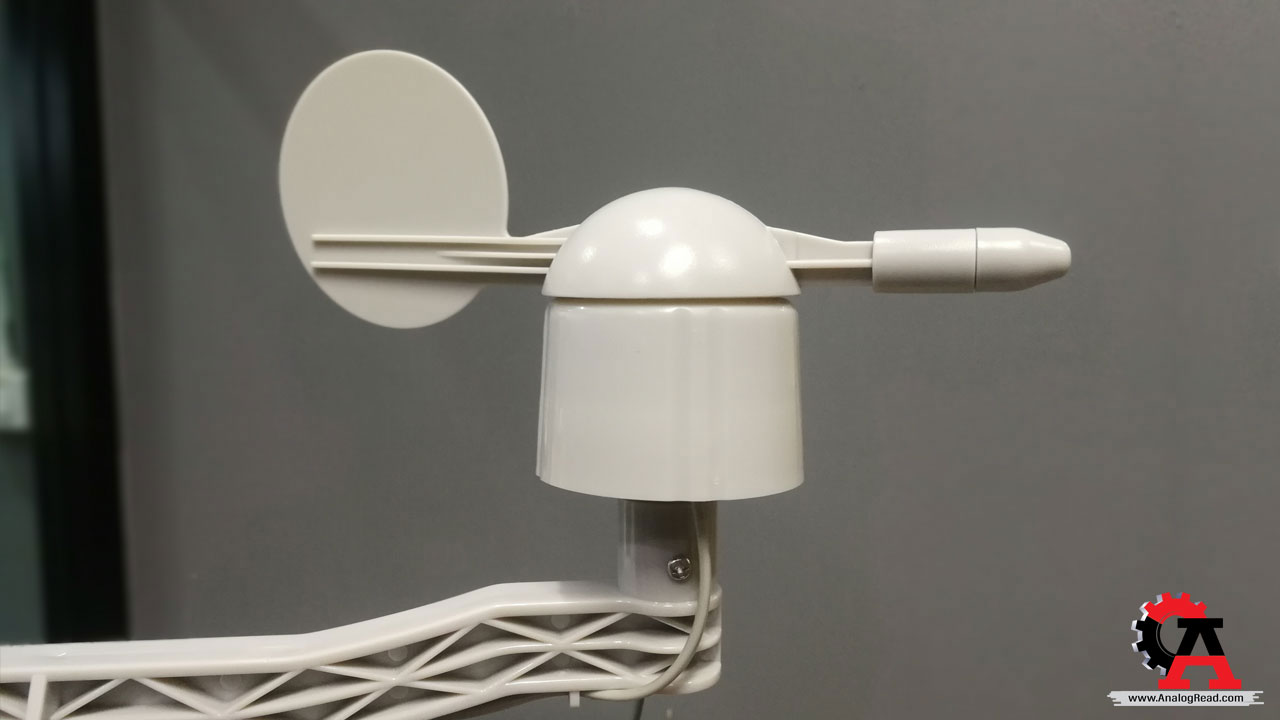

3. ติดตั้งเซนเซอร์ทิศทางลม

4.

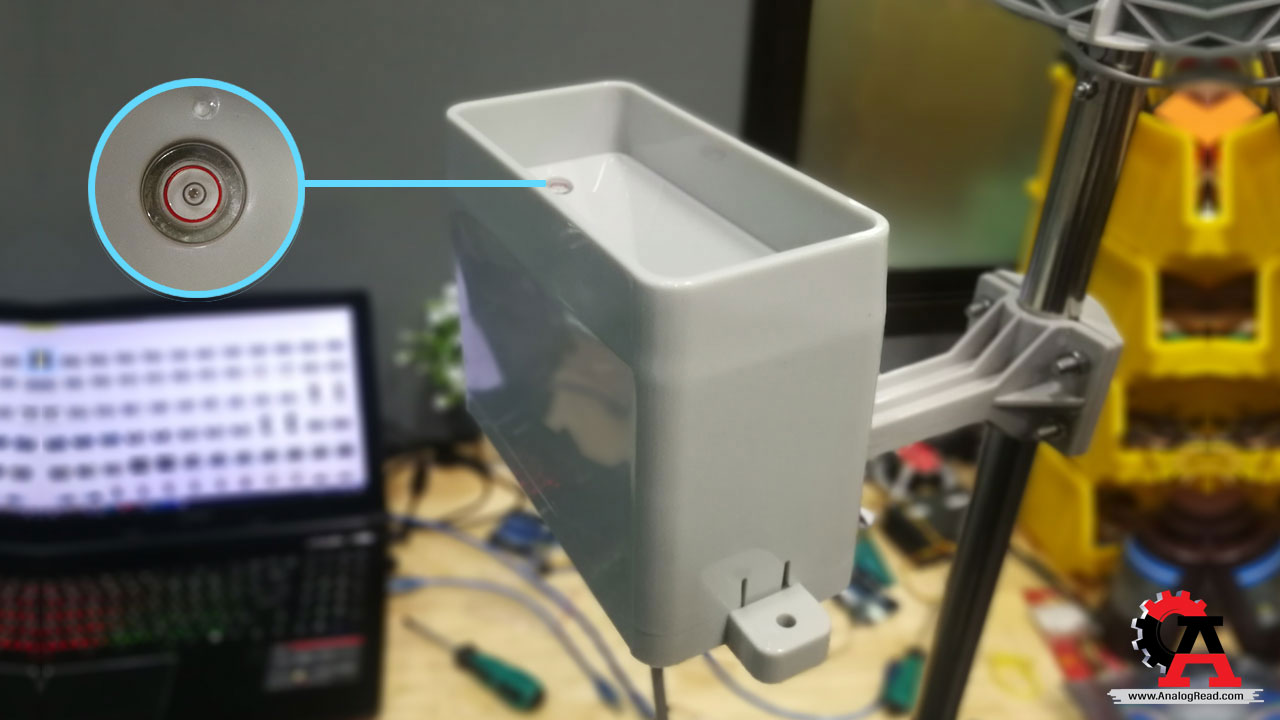

4. ติดตั้งเซนเซอร์ปริมาณน้ำฝนให้ได้ระดับ ฟองอากาศจะอยู่ตำแหน่งกลางวงกลม

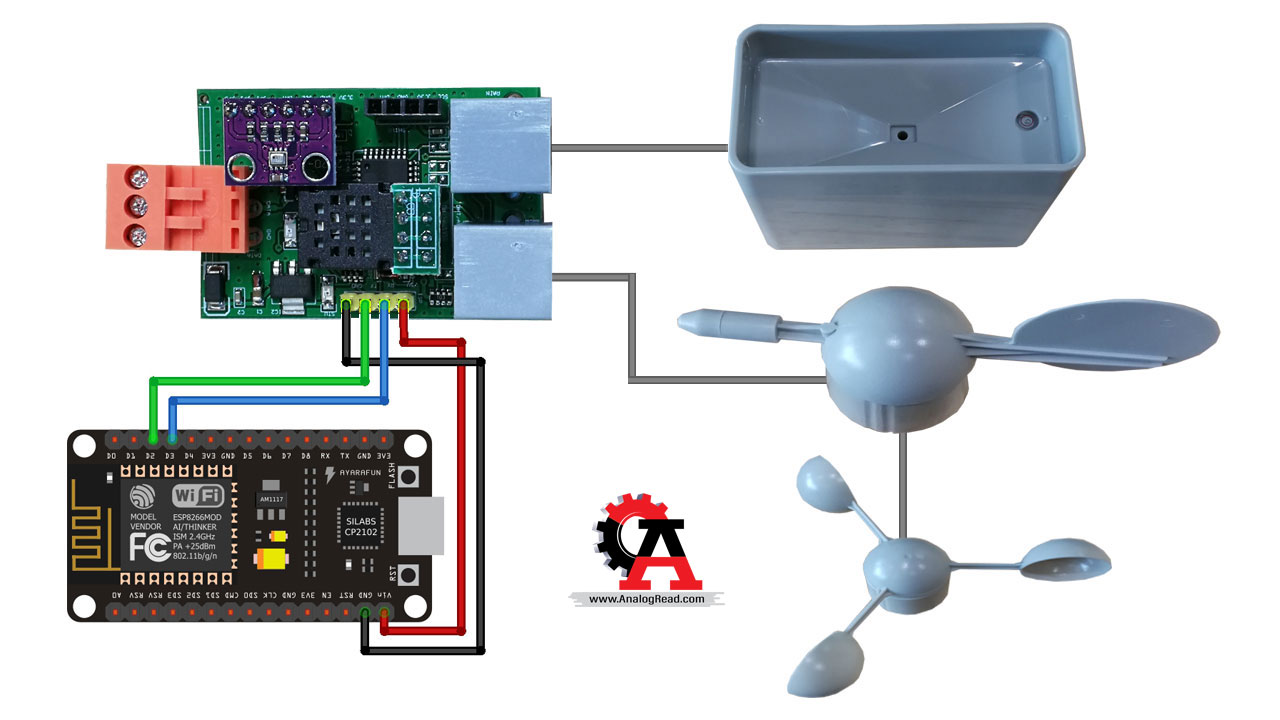

5.ต่ต่อวงจรเซนเซอร์เข้ากับESP8266

Senser   ---->      ESP8266

5V          ---->       Vin

Rx          ---->       D3

Tx          ---->       D2

Gnd       ---->       Gnd

วิธีการใช้ Arduino IDE

1.แก้ไข Tokens ชื่อไวไฟ และรหัสผ่านไวไฟ

2.เลือกบอร์ดเป็น NodeMCU 1.0(ESP-12E Module)

3.เลือก Comport

4.กดอัพโหลด

5.อัพโหลดเสร็จสิ้น

 วิธีการใช้งานแอพพลิเคชั่นBlynk

1.โหลดแอพBlynk จาก http://j.mp/blynk_Android หรือ http://j.mp/blynk_iOS

2.เปิดแอพพลิเคชั่นกด CeateNewAccount

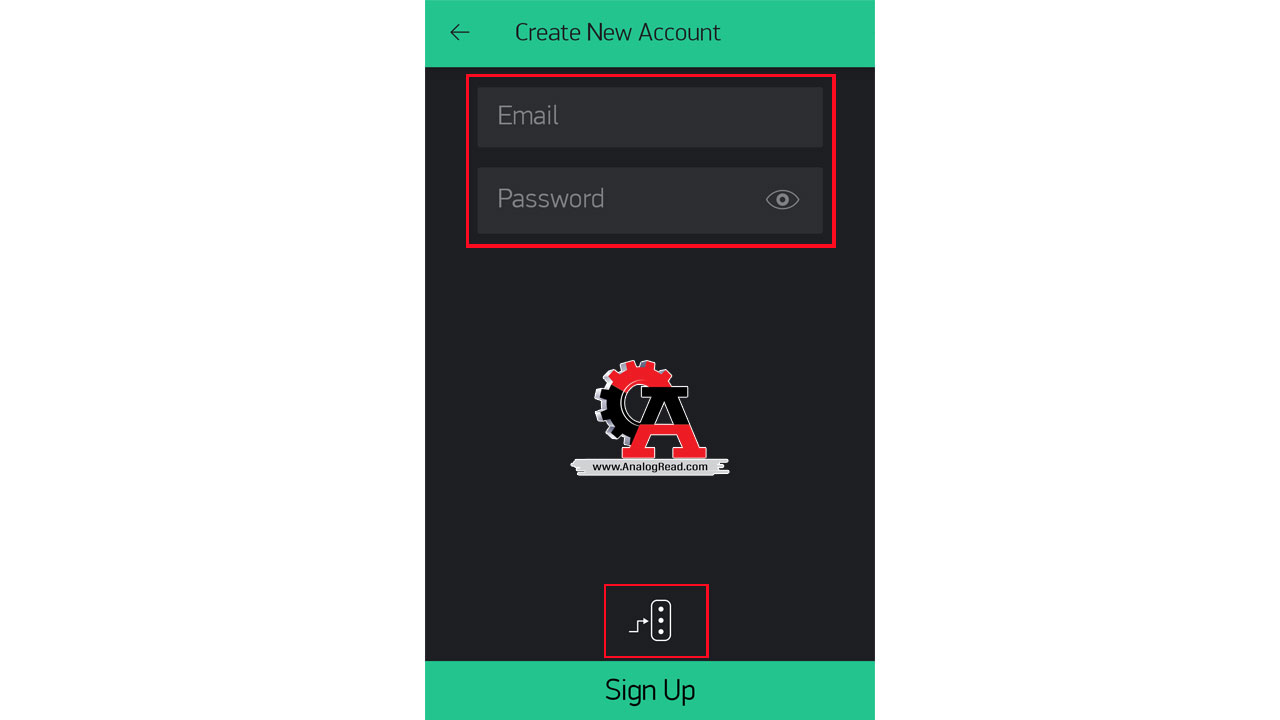

3.ใส่emailและpassword แล้วกดปุ่มไอคอนจุดสามจุด

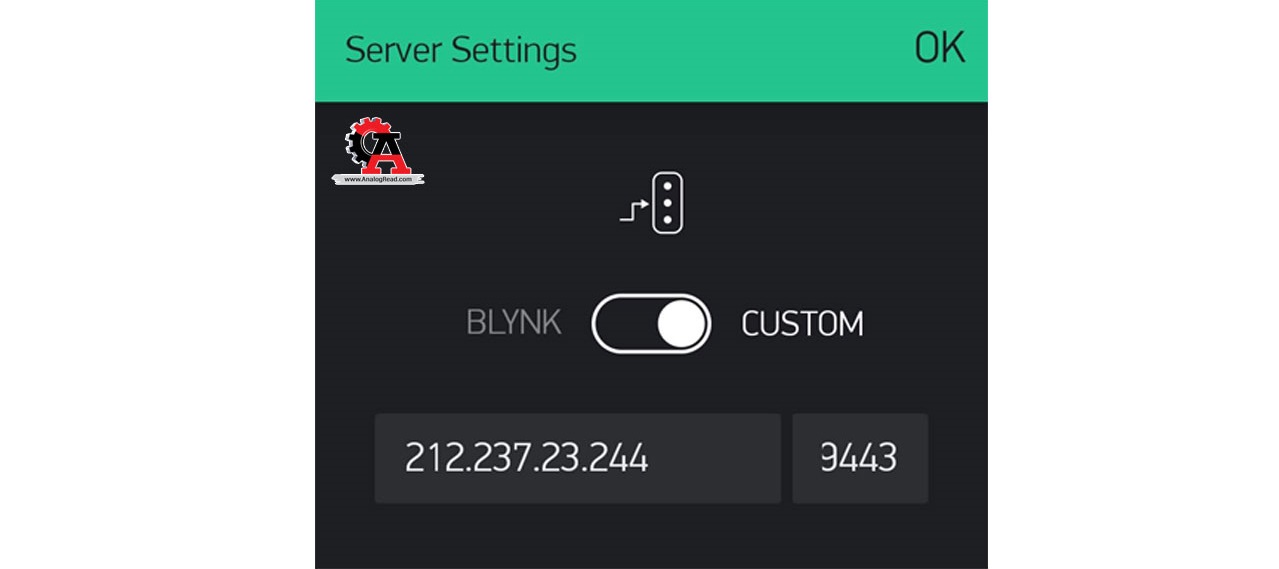

4.ใส่ 217.237.23.244 และ 9443

5.กดปุ่มสแกน QRcode

6.สแกน QRcode

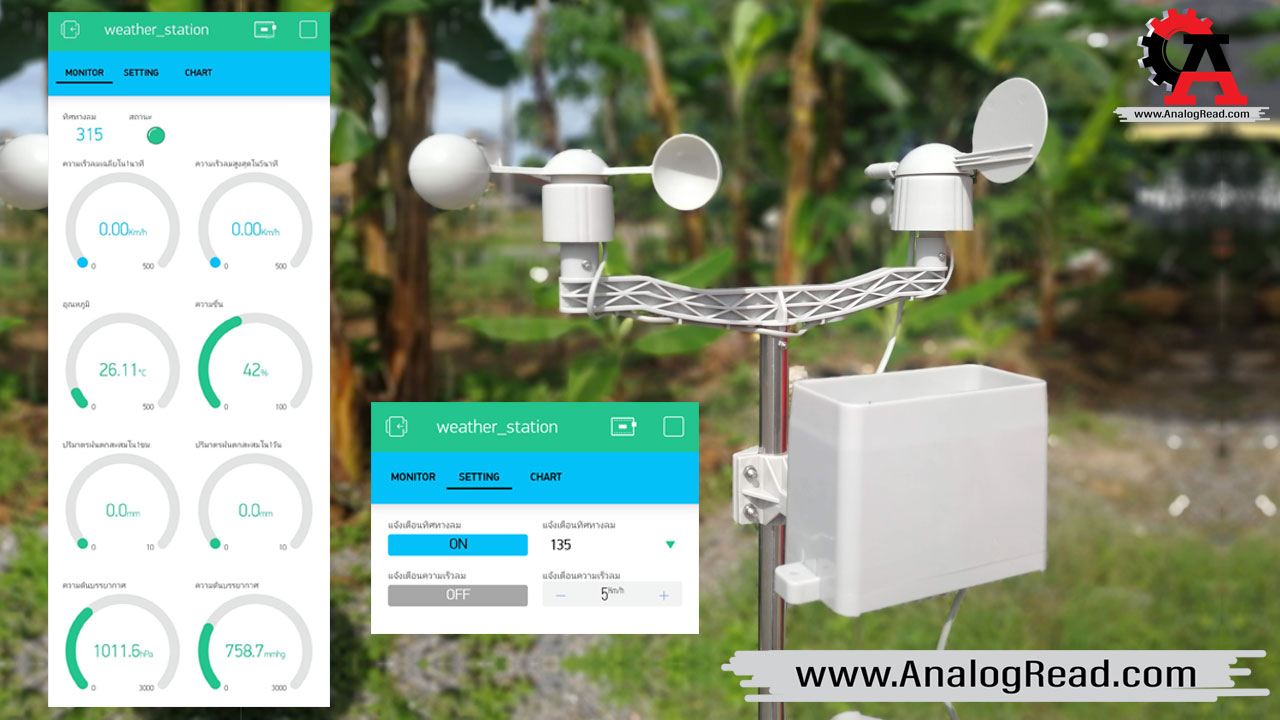

หน้าต่างแสดงผลในแอพพลิเคชั่นBlynk

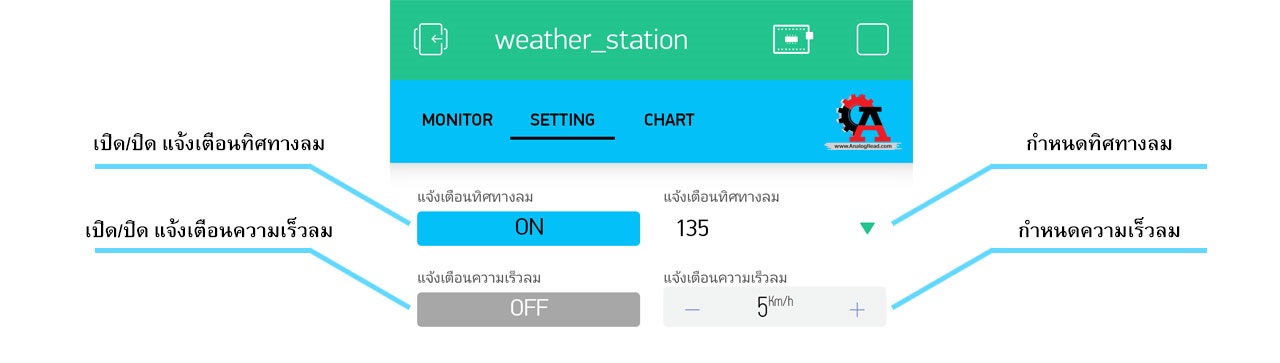

หน้าต่างตั้งค่าแจ้งในแอพพลิเคชั่นBlynk
