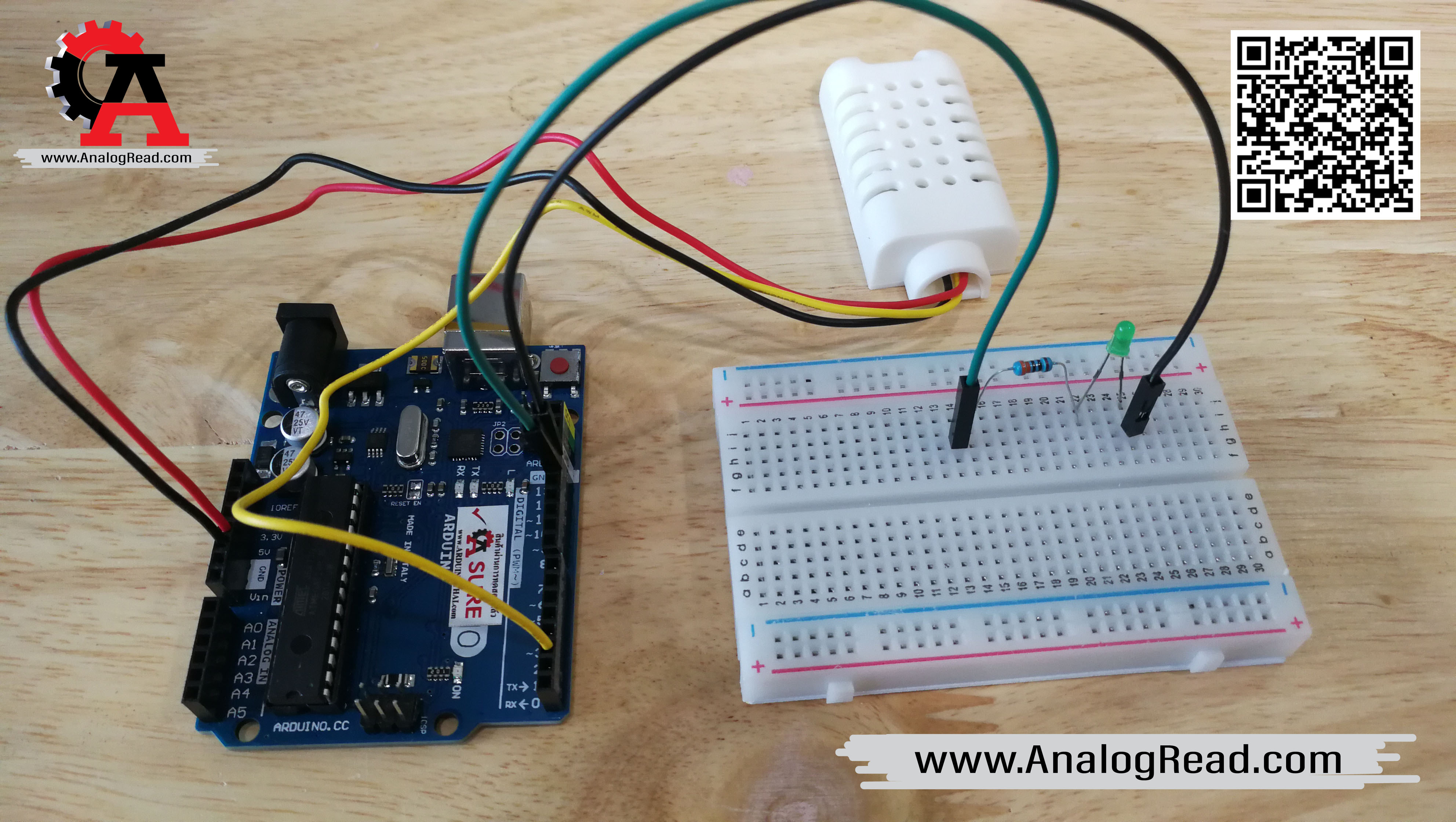

สอนใช้งานบอร์ด Arduino กับเซนเซอร์ AM2302 พร้อมโค้ดตัวอย่าง

AM2302 เป็นเซนเซอร์ตรวจวัดความชื้นและอุณหภูมิในอากาศ พร้อมนำไปใช้งานโดยไม่ต้องต่อความต้านทานเพิ่ม

Spec

·      Power supply                                    3.3-5.5 VDC

·      Output signal                                    digital signal via 1-wire bus

·      Operating range humidity                   0 ถึง 100 %RH

·      Temperature detection range              -40 ถึง 80 °C

·      Repeatability humidity                       +-1%RH

·      Repeatability temperature                  +-0.2 °C

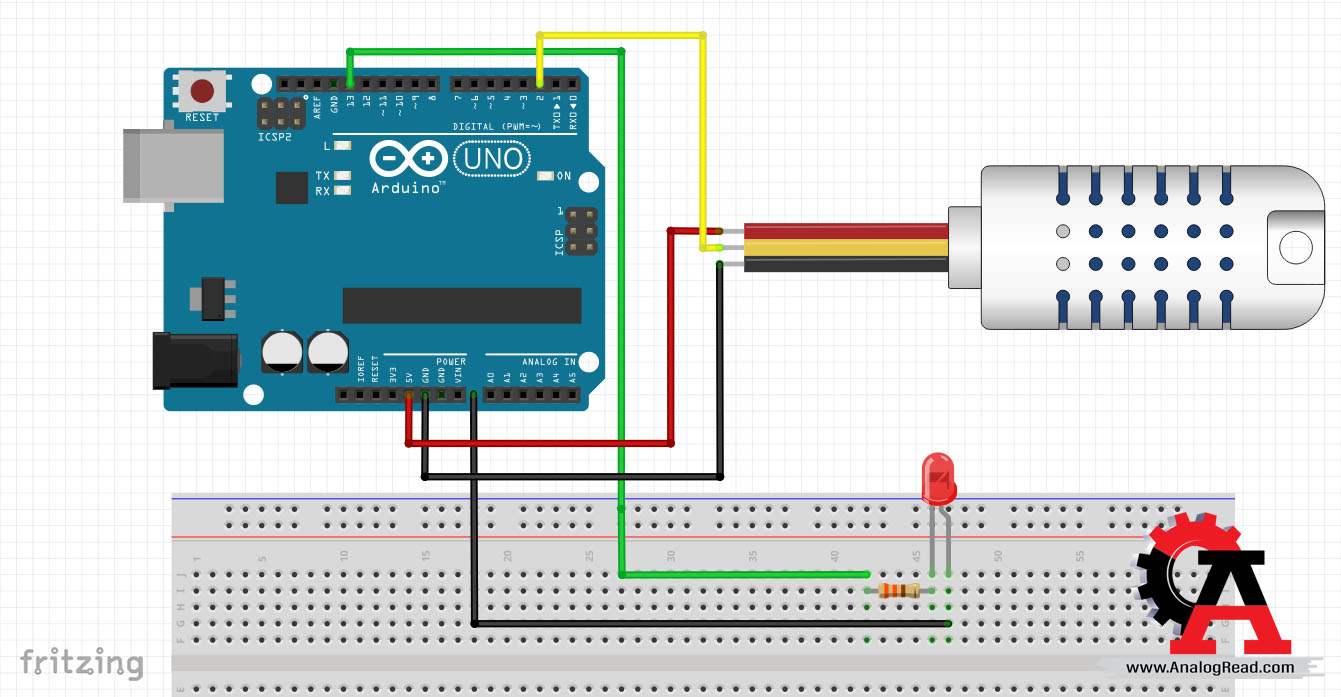

ตำแหน่งขา
DHT22/AM2302    ---> ARDUINO UNO R3
แดง(VCC)             ---> 5V
ดำ(GND)              ---> GND
เหลือง(signal)        ---> D2

การใช้งาน Arduino IDE

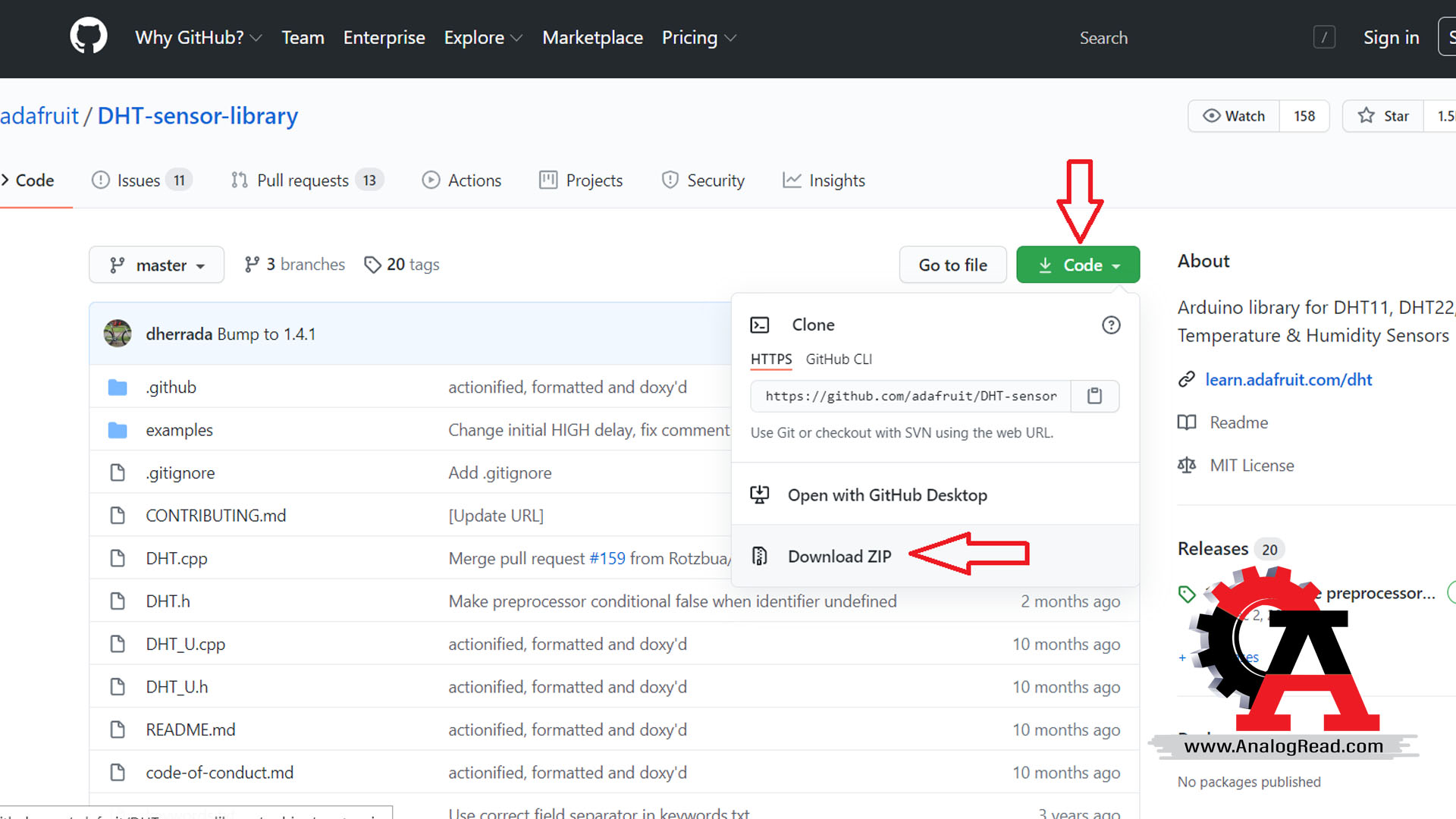

1.ดาวน์โหลดไลบรารี่จาก https://github.com/adafruit/DHT-sensor-library และแตกไฟล์ไปยัง Documents>Arduino>libraries

2.เลือกเป็น Arduino uno

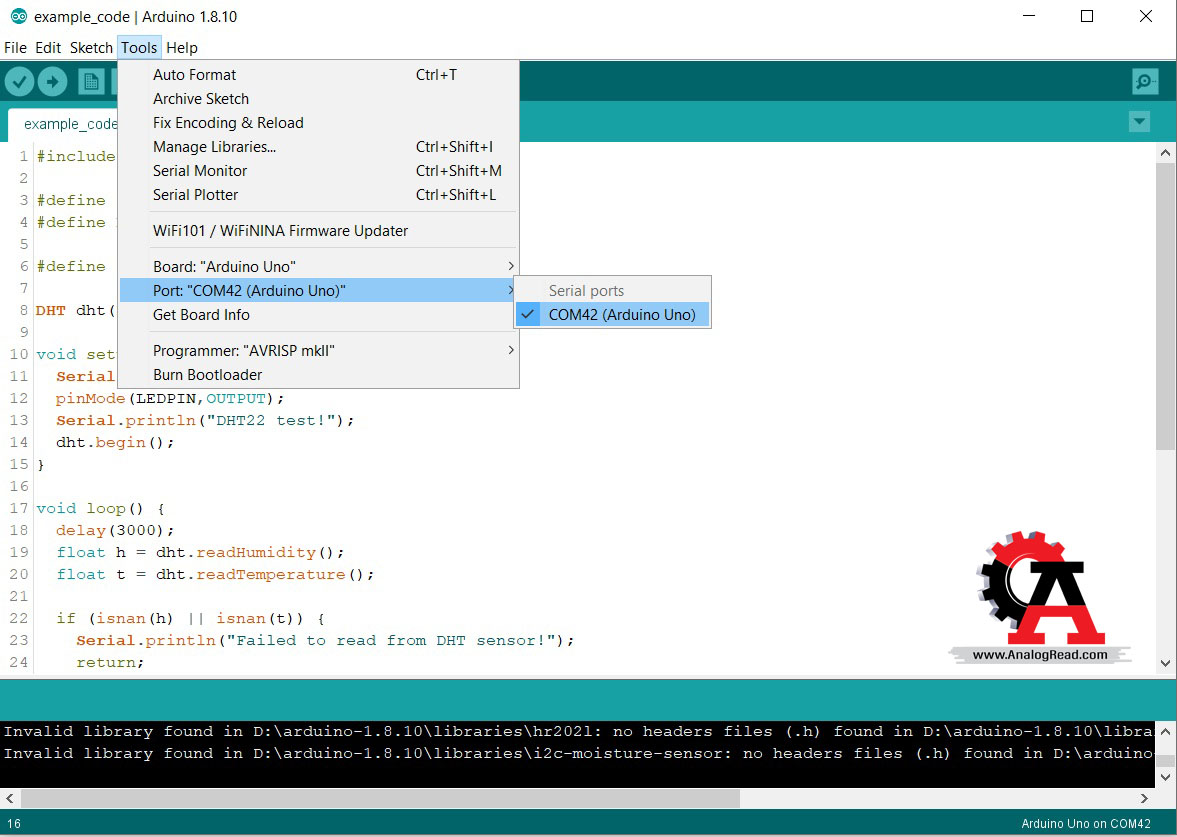

3.เลือกพอร์ตให้ถูกต้อง

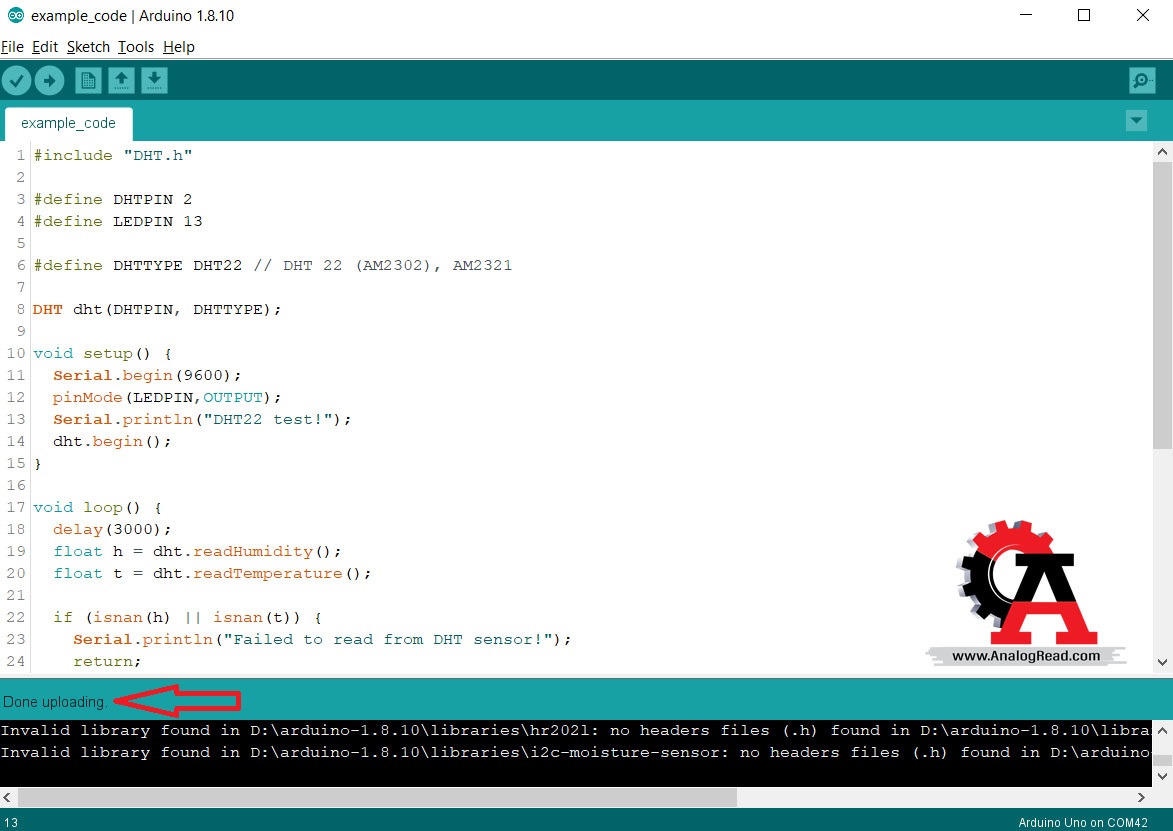

4.กดอัพโหลดที่ปุ่มรูปลูกศร หากอัพโหลดเสร็จสิ้นจะแสดงข้อความ”Done uploading”ที่ด้านซ้ายล่าง

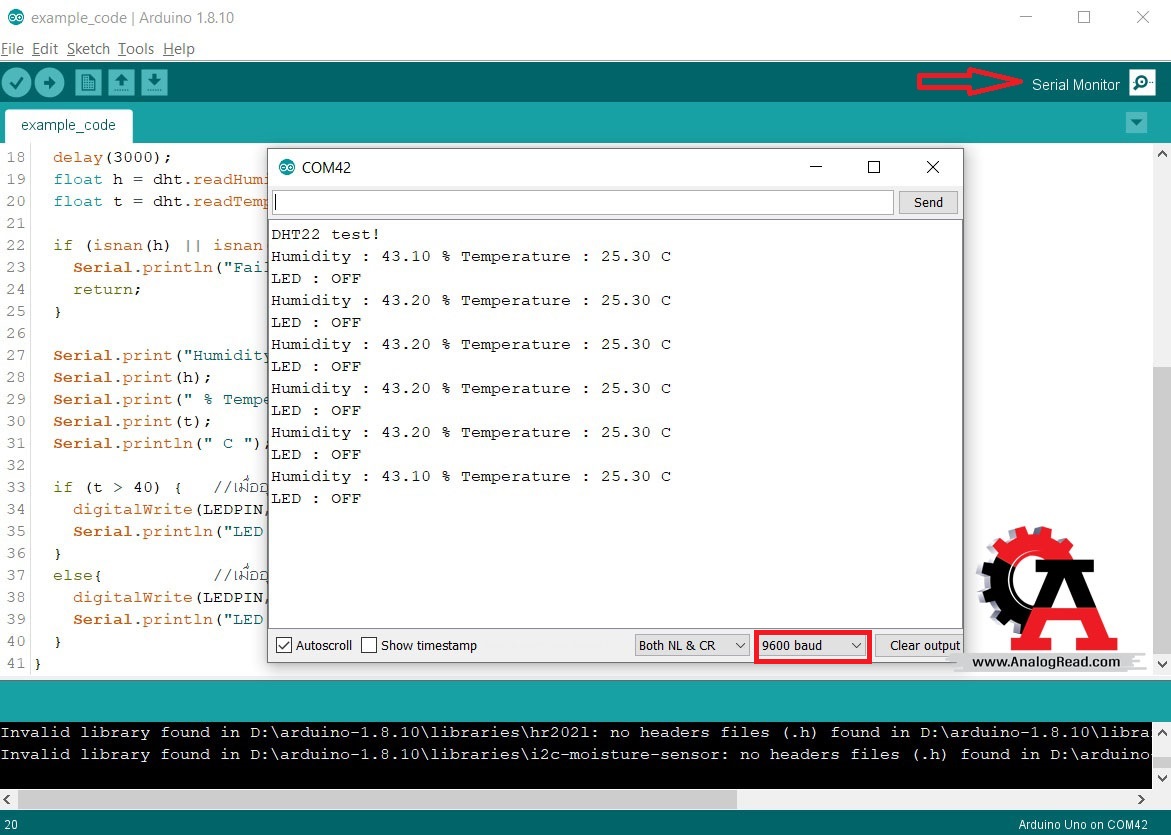

5.ทดสอบอ่านค่า กดปุ่มSerial monitor เพื่อดูค่า

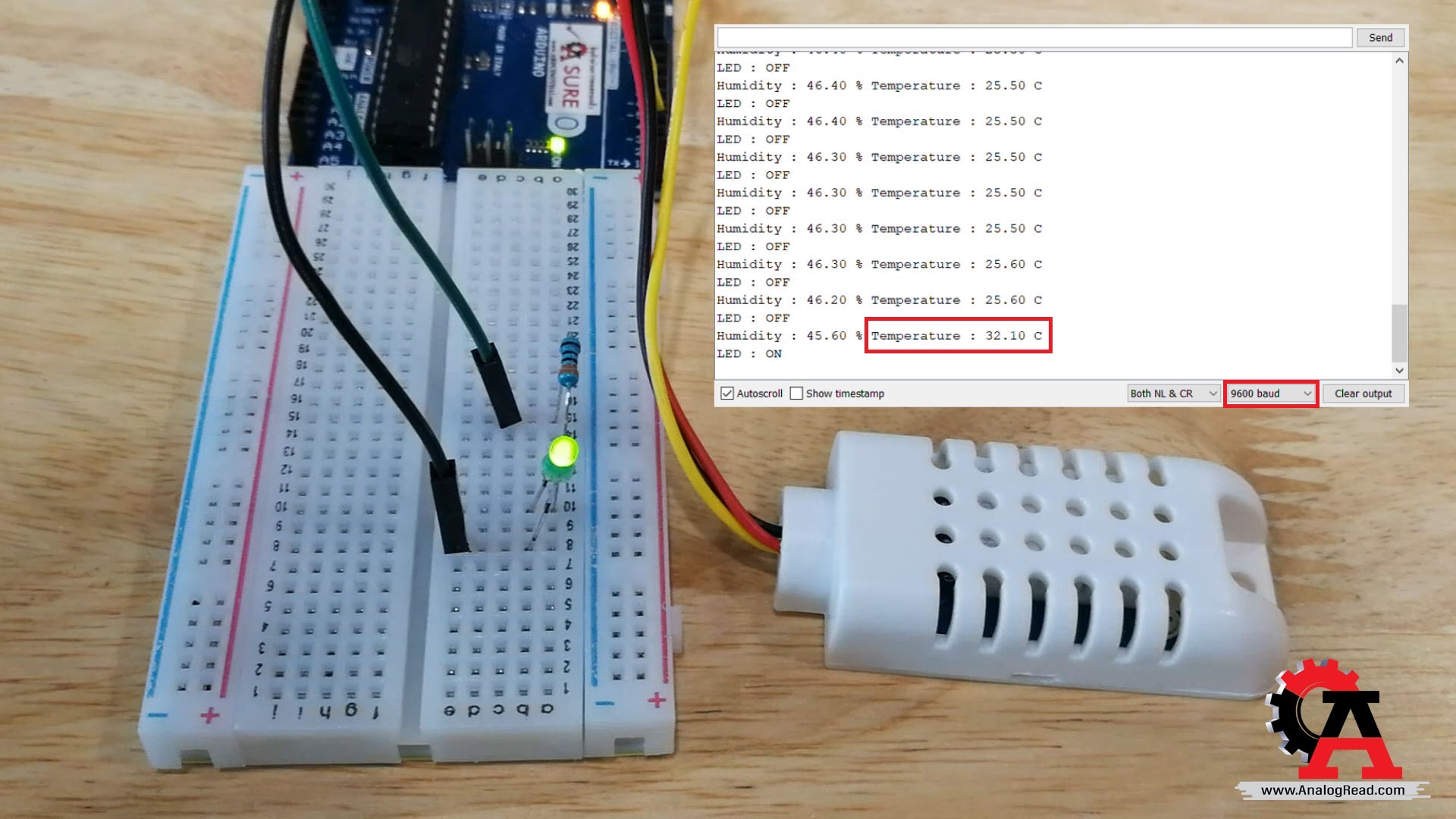

2.เมื่ออุณหภูมิมากกว่า 30 °C ไฟจะสว่าง

3.เมื่ออุณหภูมิน้อยกว่าหรือเท่ากับ 30 °C ไฟจะดับ
