สอนใช้งาน Arduino กับ AM2320B วัดอุณหภูมิและความชื้นในอากาศ พร้อมโค้ดตัวอย่าง

AM2320 เป็นเซนเซอร์ตรวจวัดความชื้นและอุณหภูมิในอากาศ เอาต์พุตเป็น I2C สามารถต่อได้โดยตรงไม่ต้องต่อความต้านทานเพิ่ม

Spec

Supply Voltage:                                                              3.1 to 5.5V

Operating Range and Accuracy (Temperature)                     -40 to 80 °C; +/-0.5 °C

Operating Range and Accuracy (Humidity)                          0-99% RH; +/-3% RH

Output Signal                                                                 I2C via single-bus

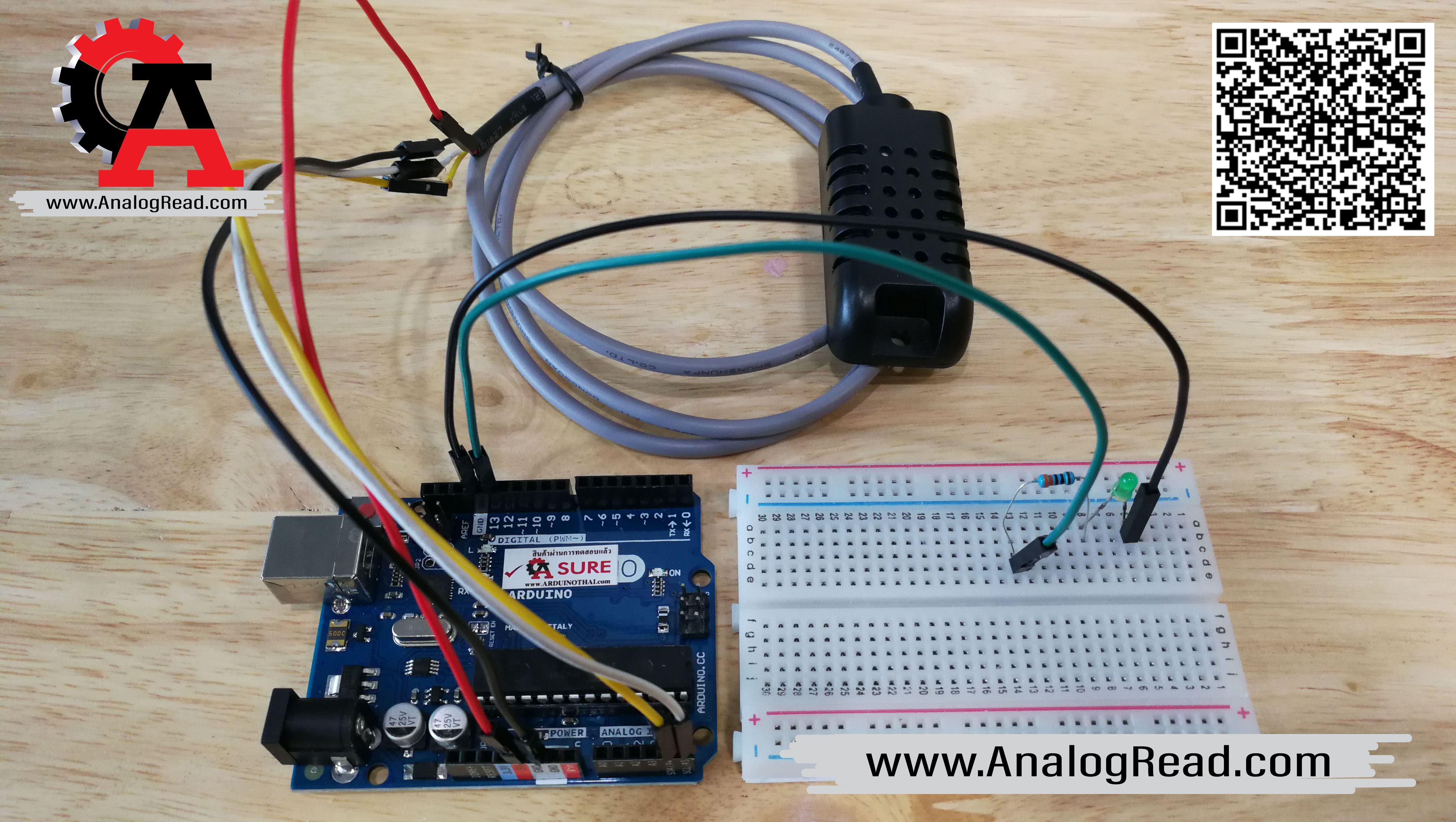

ตำแหน่งขา

  AM2320B      ---> ARDUINO UNO R3

·      แดง(VCC)      ---> 5V

·      ดำ(GND)       ---> GND

·      ขาว(SCL)       ---> A5(SCL)

·      เหลือง(SDA)   ---> A4(SDA)

การใช้งาน Aduino IDE

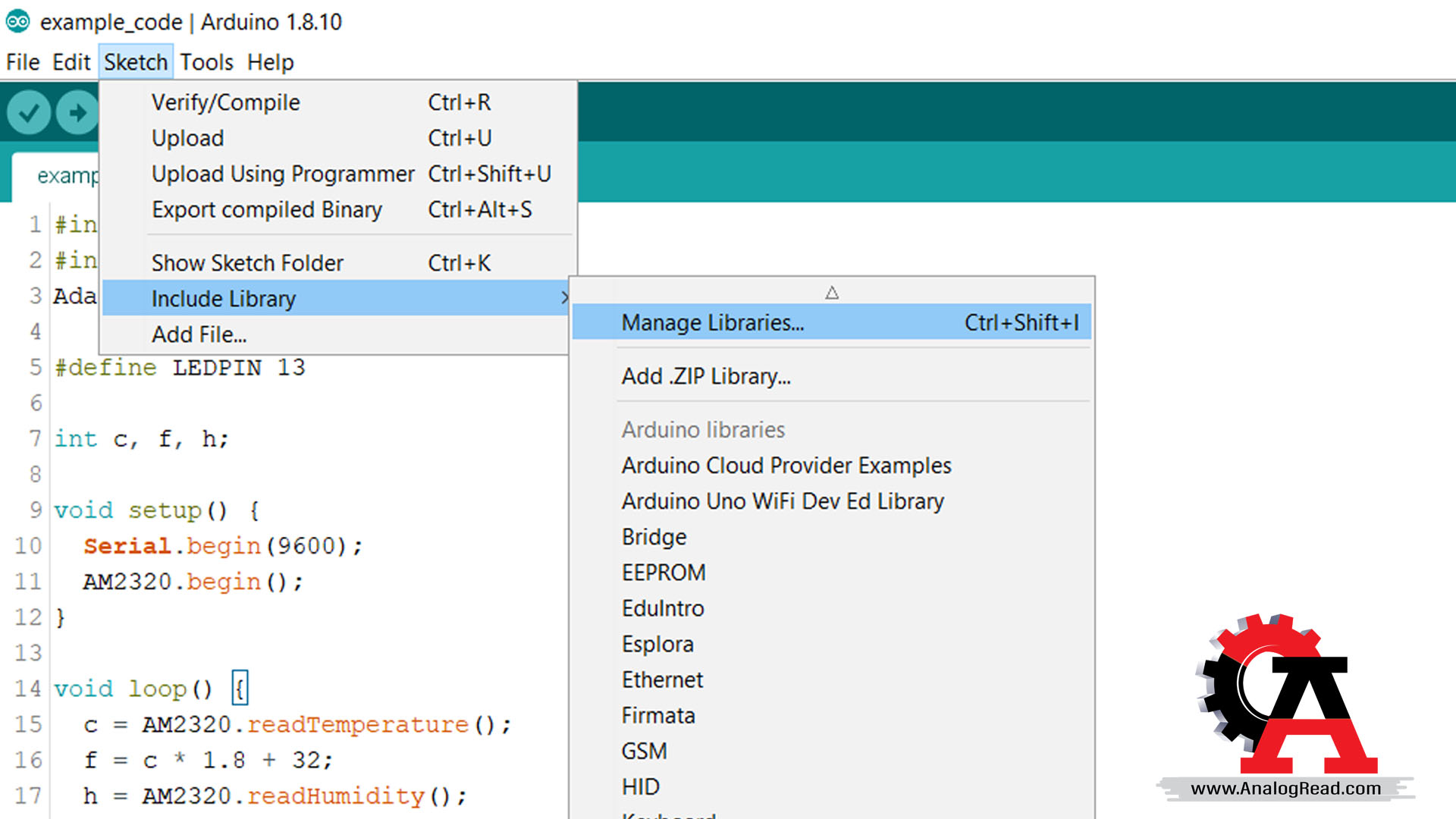

1.เพิ่มไลบรารี่จาก Manage Libraries

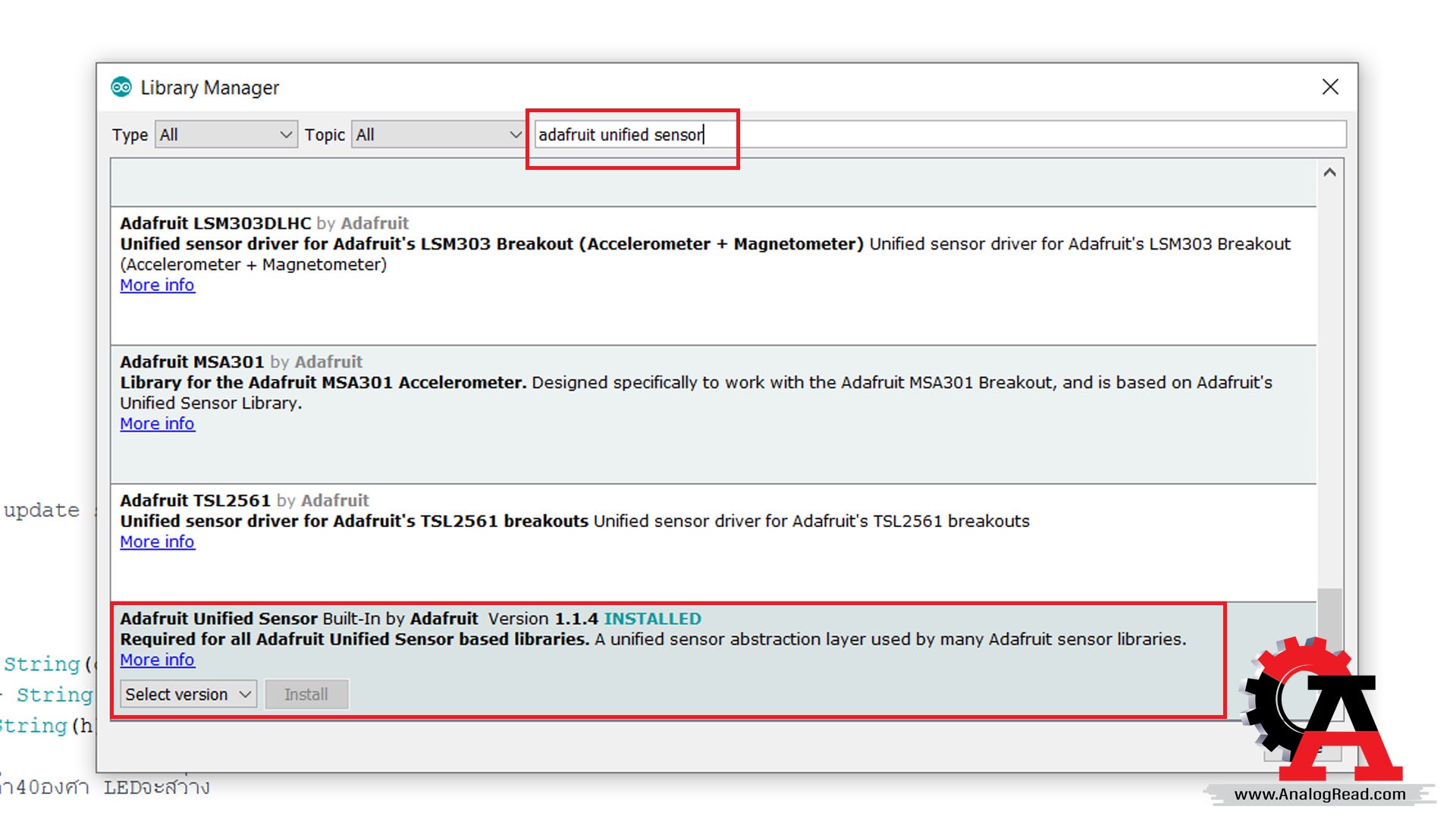

2.ค้นหาไลบรารี่ “adafruit unified sensor”  จากนั้นกด Install

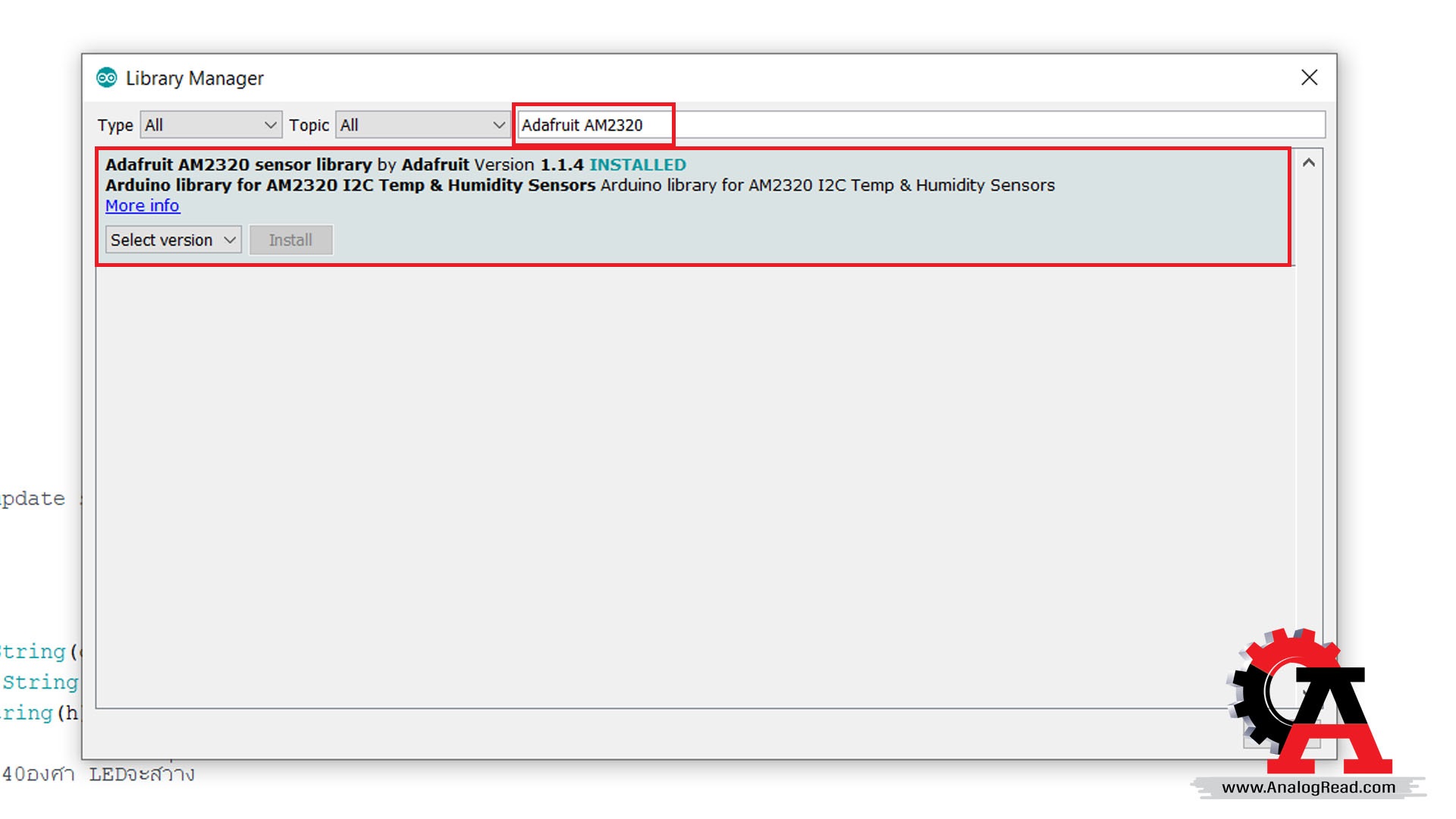

3.ค้นหาไลบรารี่ “Adafruit AM2320”  จากนั้นกด Install

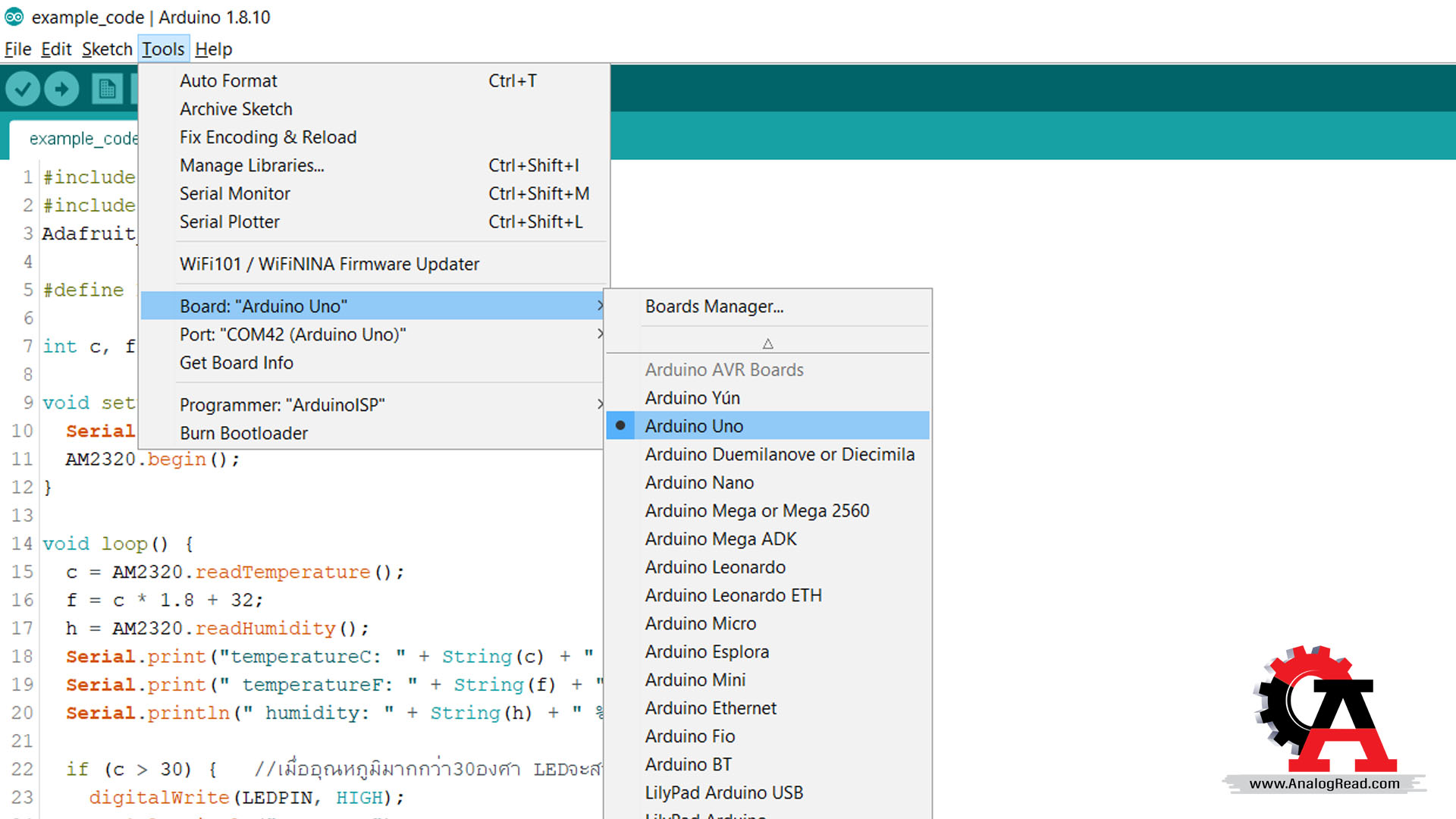

4.เลือกเป็น Arduino uno

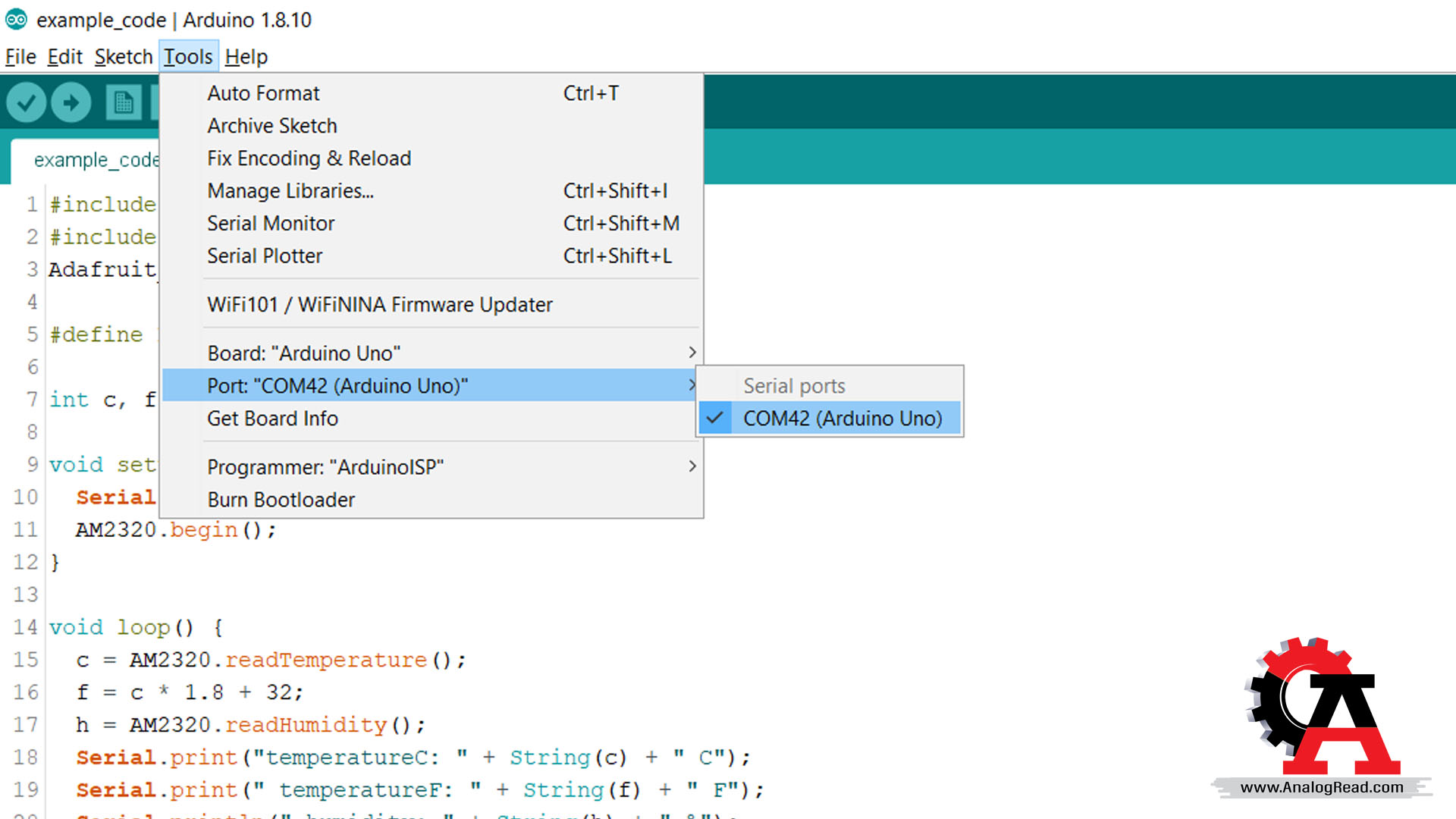

5.เลือกพอร์ตให้ถูกต้อง

6.กดอัพโหลดที่ปุ่มรูปลูกศร หากอัพโหลดเสร็จสิ้นจะแสดงข้อความ”Done uploading”ที่ด้านซ้ายล่าง

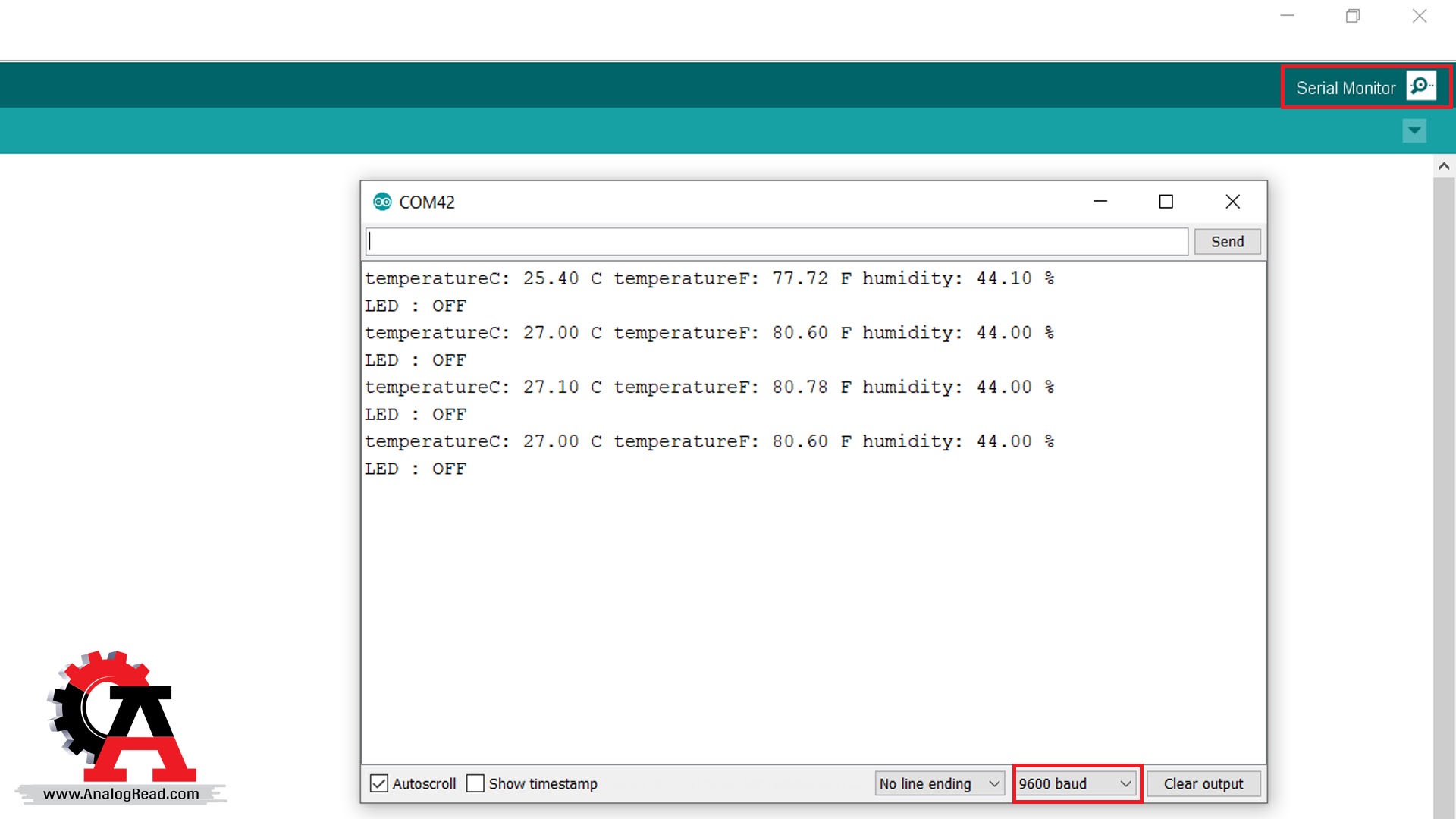

7.ทดสอบอ่านค่า กดปุ่มSerial monitor เพื่อดูค่า

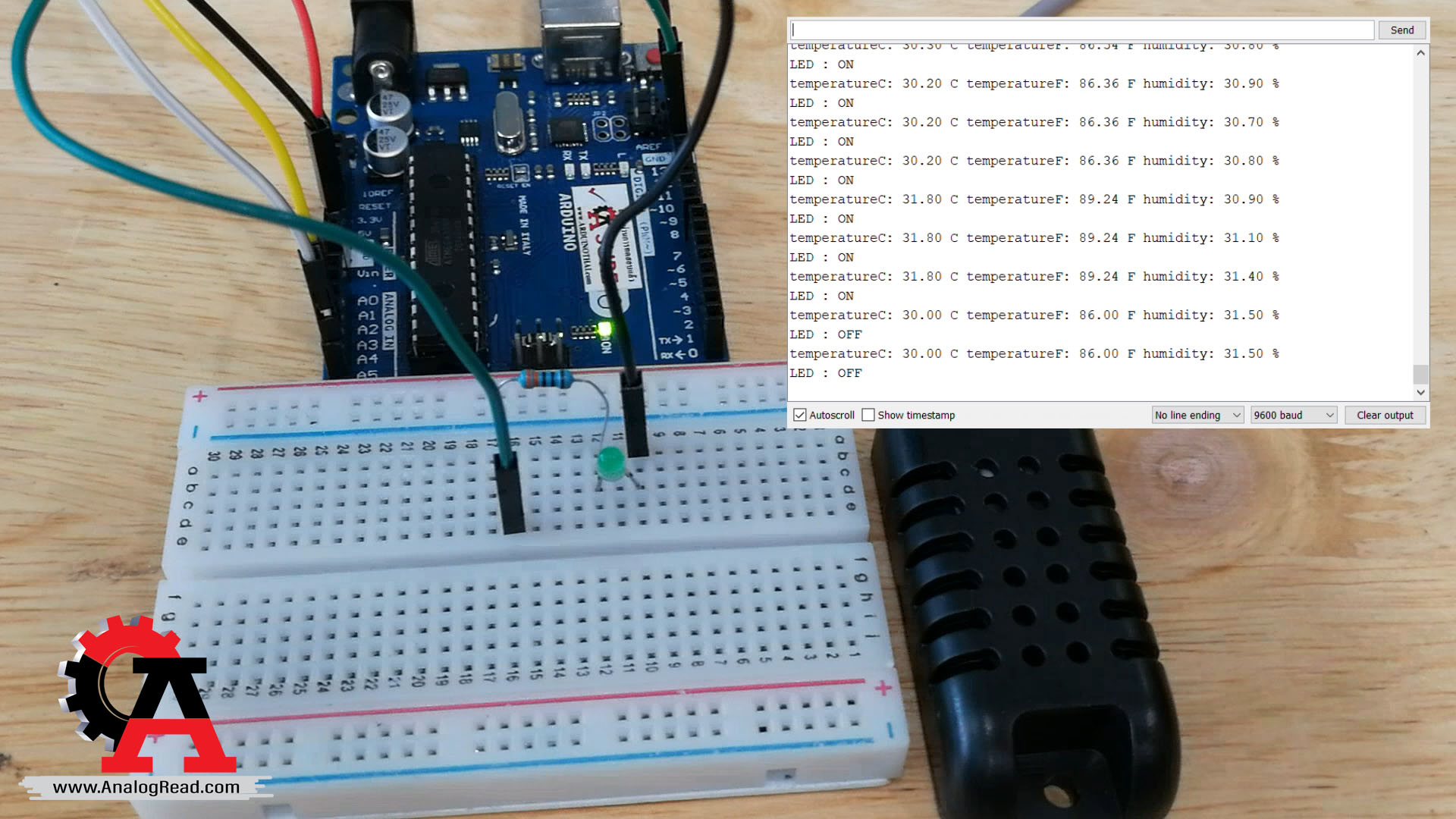

8.เมื่ออุณหภูมิมากกว่า 30 °C ไฟจะสว่าง

3.เมื่ออุณหภูมิน้อยกว่าหรือเท่ากับ 30 °C ไฟจะดับ
