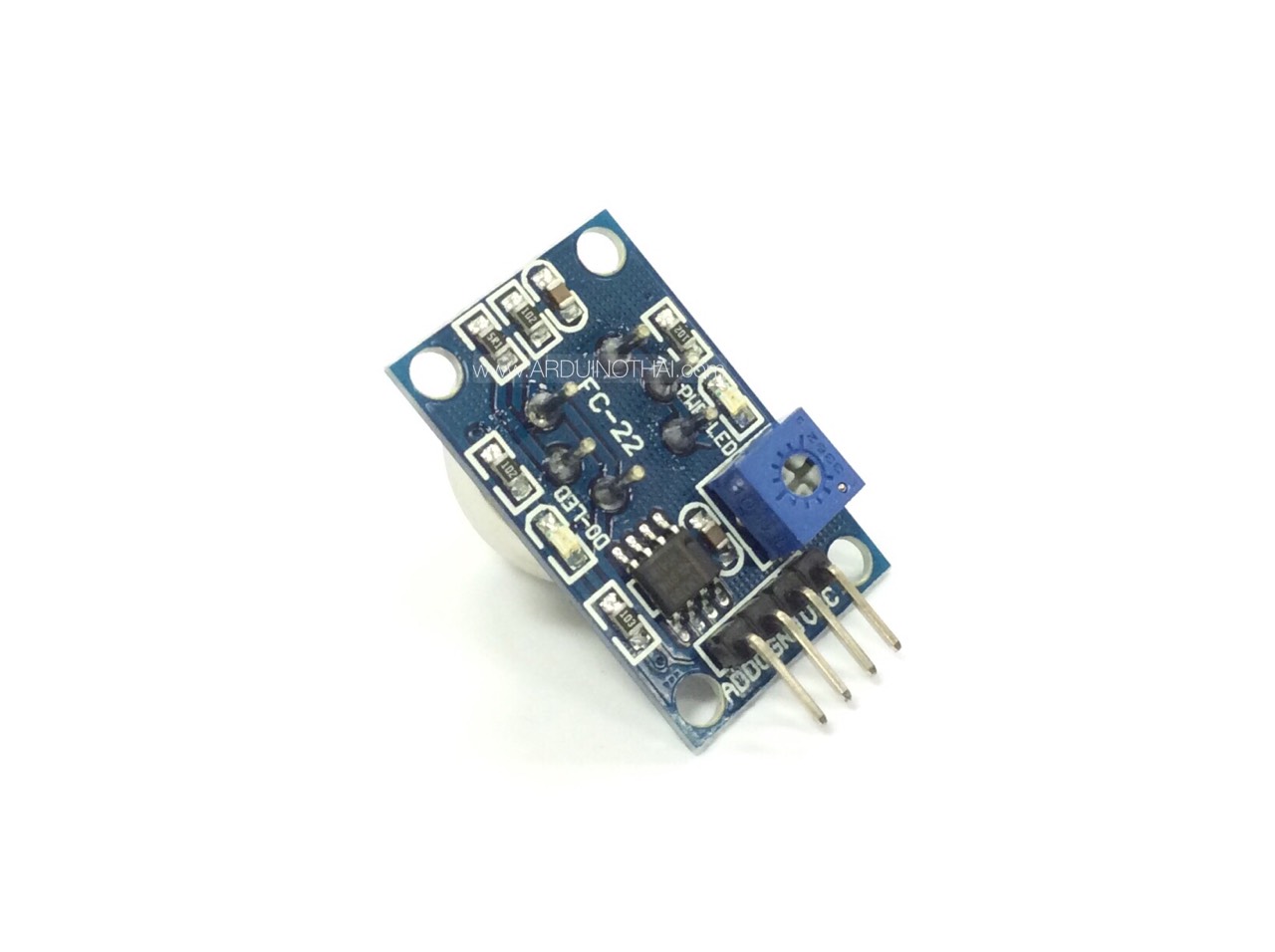

MQ-9 เป็นเซนเซอร์ตรวจจับแก๊สคาร์บอนมอนอกไซด์และแก๊สที่ติดไฟได้ (carbon monoxide Combustible gas sensor module)  มี Output ให้เลือกใช้งานทั้ง Analog และ Digital โดยมี Potentiometer เป็นตัวกำหนดจุดทำงานในการอ่านค่าเซนเซอร์แบบ Digital โมดูลใช้ไฟเลี้ยง 5V

____________________________________________________________________________

สอนการใช้งานบอร์ด Arduino กับ Module sensor MQ-9 (Carbon monoxide gas sensor)

____________________________________________________________________________

Sensitive for Carbon Monoxide, flammable gasses.
The heater uses an alternating voltage of 5V and 1.5V. It depends on the gases how to use that alternating voltage. If only Carbon Monoxide is tested, the heater can be set at 1.5V.
The MQ309A (also on this page) is like this sensor, but uses a lower heater voltage.

Features :

• Operating voltage: DC 5V
• using high-quality dual-panel design, with power indicator and TTL signal output instructions;
• the switching signal having a DO (TTL) output and analog output AO ;
• TTL output valid signal is low . ( Low-level signal when the output light can be directly connected to the microcontroller or relay module )
• the higher the voltage of the analog output voltage with concentration higher .
• for the carbon monoxide detector has good sensitivity.
• has a long life and reliable stability
• rapid response and recovery characteristics
• Input voltage : DC5V Power consumption ( current ): 150mA
• DO output : TTL digital 0 and 1 ( 0.1 and 5V)
• AO output :0.1-0 .3 V ( relative to pollution ) , the maximum concentration of a voltage of about 4V
• Special note: After the sensor is powered , needs to warm up around 20S, measured data was stable , heat sensor is a normal phenomenon , because the internal heating wire , if hot is not normal .
• Dimension (mm) : 32 (L) x 22 (W) x 27 (H)
• เอกสารเพิ่มเติม
• MQ9 Datasheet
