สอนการใช้บอร์ด Arduino กับ GY-81 วัดองศาเอียงของวัตถุ พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
GY-81 คือโมดูลวัดองศาเอียง สามารถนำไปใช้งานได้หลากหลาย เช่น วัดองศาเอียง แจ้งเตือนการล้ม เป็นต้น สามารถใช้งานได้ทั้ง Arduino ESP8266 หรือ ESP32
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1 ไฟเตือนวัตถุเอียง
รายการอุปกรณ์
วิธีการต่อใช้งาน
GY-81 ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

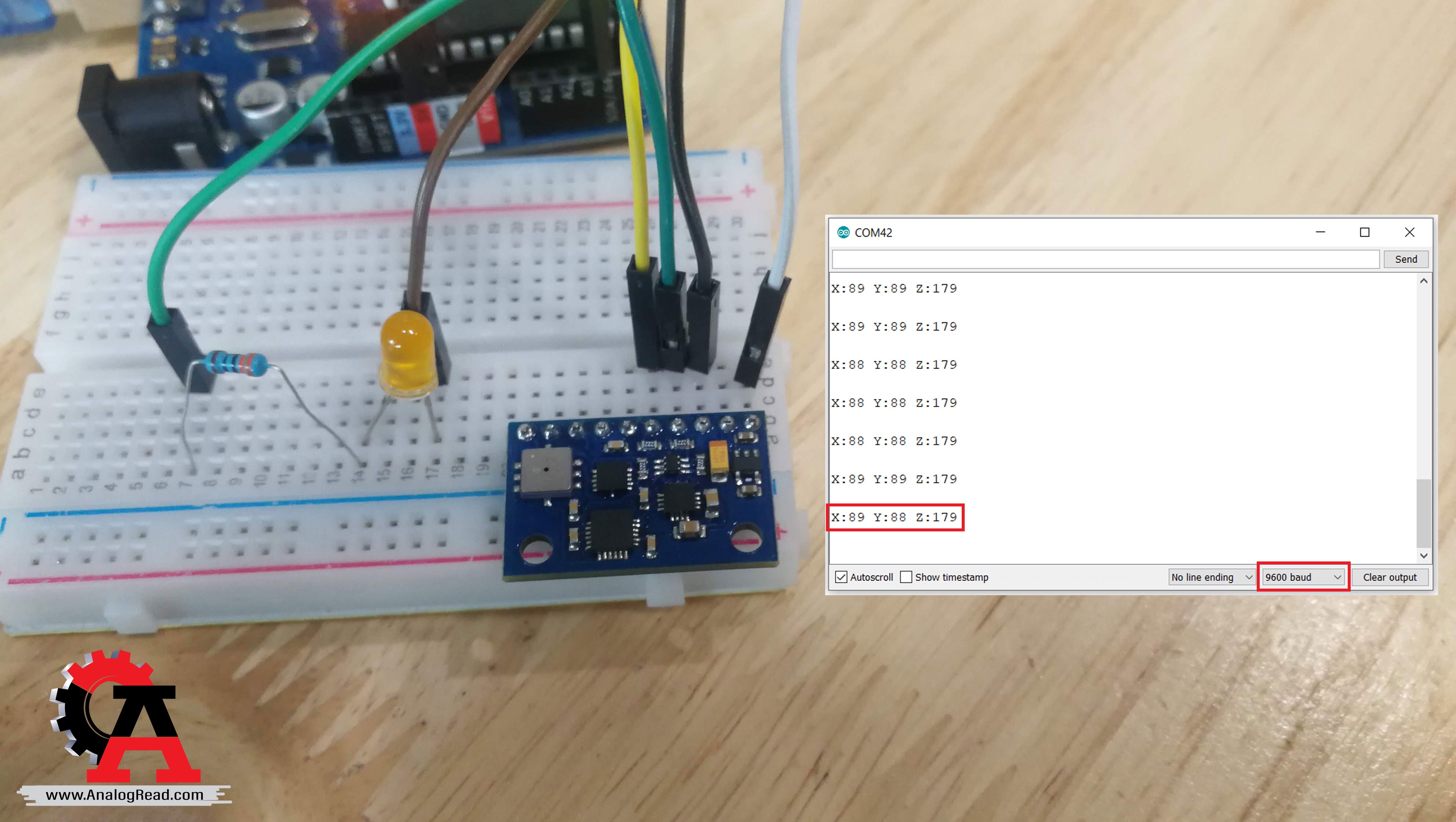

1.เมื่อโมดูลอยู่แนวขนานกับพื้น ทั้งแกน x และ y มีค่าประมาณ 90 ไฟเตือนไม่สว่าง

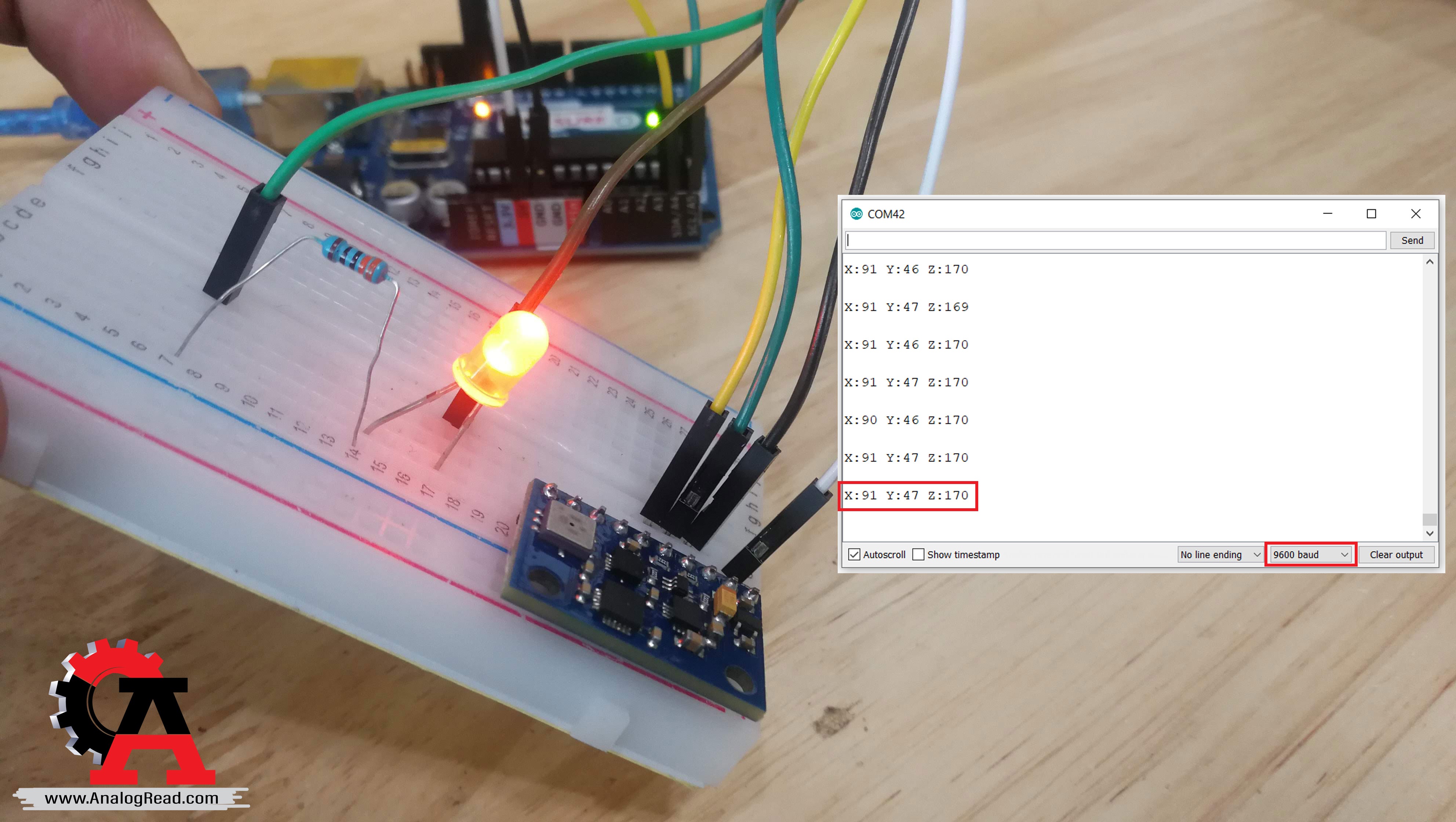

2.เมื่อมีแกนไดแกนนึงเอียง มากกว่า 110 หรือ เอียงน้อยกว่า 70 ไฟLEDสว่างเตือน
2.เมื่อมีแกนไดแกนนึงเอียง มากกว่า 110 หรือ เอียงน้อยกว่า 70 ไฟLEDสว่างเตือน
