สอนการใช้บอร์ด Arduino กับ Gy-SGP30 Air Quality Sensor Module พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
Gy-SGP30 คือเซนเซอร์ตรวจสอบคุณภาพอากาศ สามารถตรวจวัดได้ 2 ค่าคือ TVOC และ eCO2 เชื่อมต่อใช้งานง่ายผ่าน i2c
TVOC วัดได้ 0 ถึง 60000 ppb
eCO2 วัดได้ 400 ถึง 60000 ppm
TVOC คือ สารประกอบอินทรีย์ที่ระเหยเป็นไอได้ง่าย กลิ่นที่กระจายตัวอยู่ในอากาศ เช่น น้ำยาทำความสะอาด น้ำยาฆ่าเชื้อ สีทาบ้าน สารจำกัดศัตรูพืช ควันบุหรี่ เป็นต้น หากมีค่าTVOCมากเกิน ทำให้เริ่มมีผลกระทบต่อสุขภาพ เช่น เกิดอาการระคายเคืองต่อตา จมูก และทางเดินหายใจ เวียนหัว หากได้รับเป็นเวลานานๆ อาจทำให้มีอาการปวดหัวเรื้อรัง มีอาการคลื่นไส้เรื้อรัง ระบบประสาทส่วนกลางอาจจะถูกทำลาย
TVOC วัดได้ 0 ถึง 60000 ppb
eCO2 วัดได้ 400 ถึง 60000 ppm
TVOC คือ สารประกอบอินทรีย์ที่ระเหยเป็นไอได้ง่าย กลิ่นที่กระจายตัวอยู่ในอากาศ เช่น น้ำยาทำความสะอาด น้ำยาฆ่าเชื้อ สีทาบ้าน สารจำกัดศัตรูพืช ควันบุหรี่ เป็นต้น หากมีค่าTVOCมากเกิน ทำให้เริ่มมีผลกระทบต่อสุขภาพ เช่น เกิดอาการระคายเคืองต่อตา จมูก และทางเดินหายใจ เวียนหัว หากได้รับเป็นเวลานานๆ อาจทำให้มีอาการปวดหัวเรื้อรัง มีอาการคลื่นไส้เรื้อรัง ระบบประสาทส่วนกลางอาจจะถูกทำลาย
- https://github.com/adafruit/Adafruit_SGP30
- https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1 ตรวจวัดคุณภาพอากาศแสดงผลผ่านจอLCD
รายการอุปกรณ์
วิธีการต่อใช้งาน
Gy-SGP30 ----> Arduino UNO R-
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
LCD ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
ตัวอย่างการใช้งาน

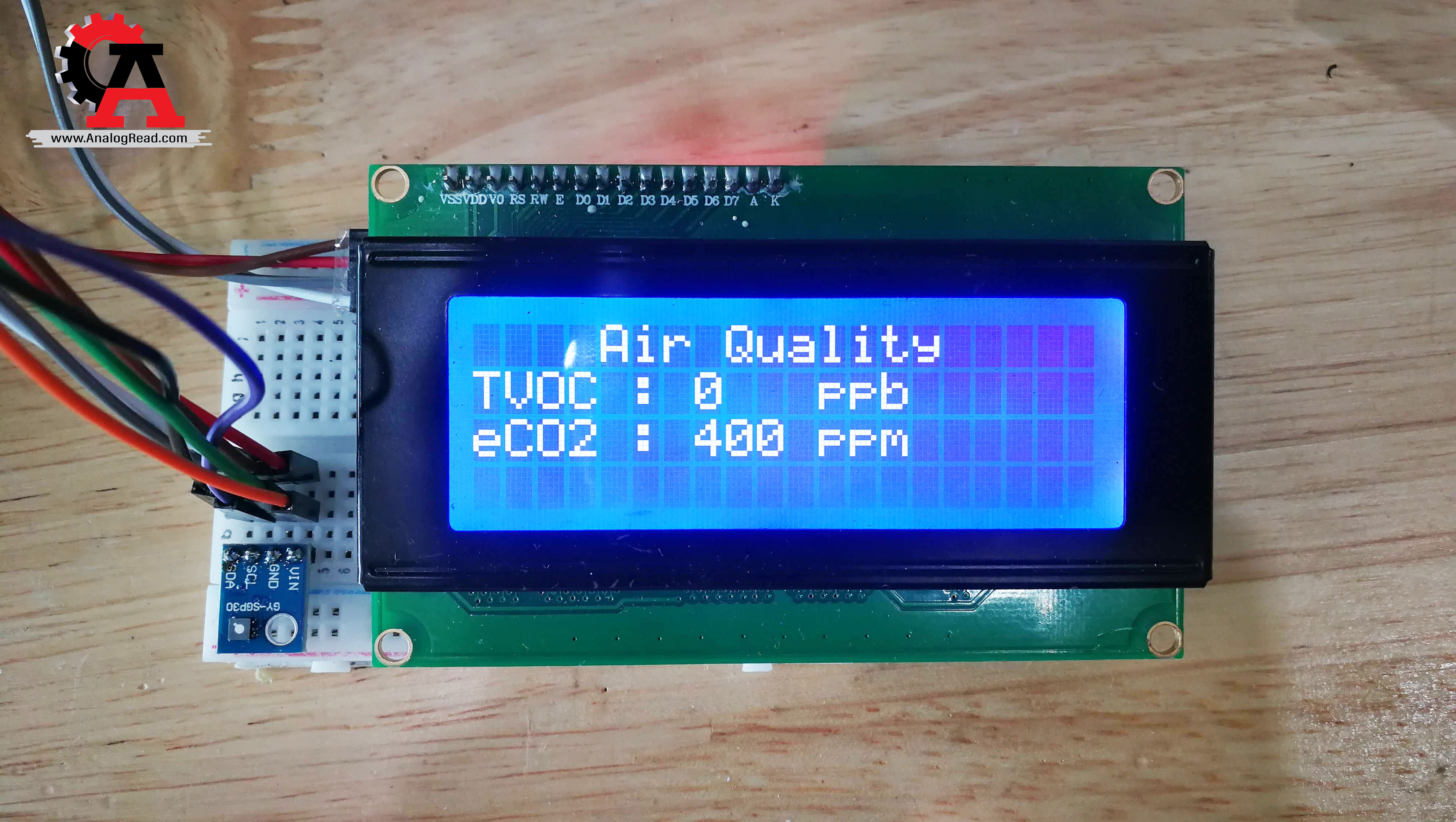

1.เมื่ออยู่ในห้องปกติ TVOC เท่ากับ 0 ppb และ eCO2 เท่ากับ 400 ppm

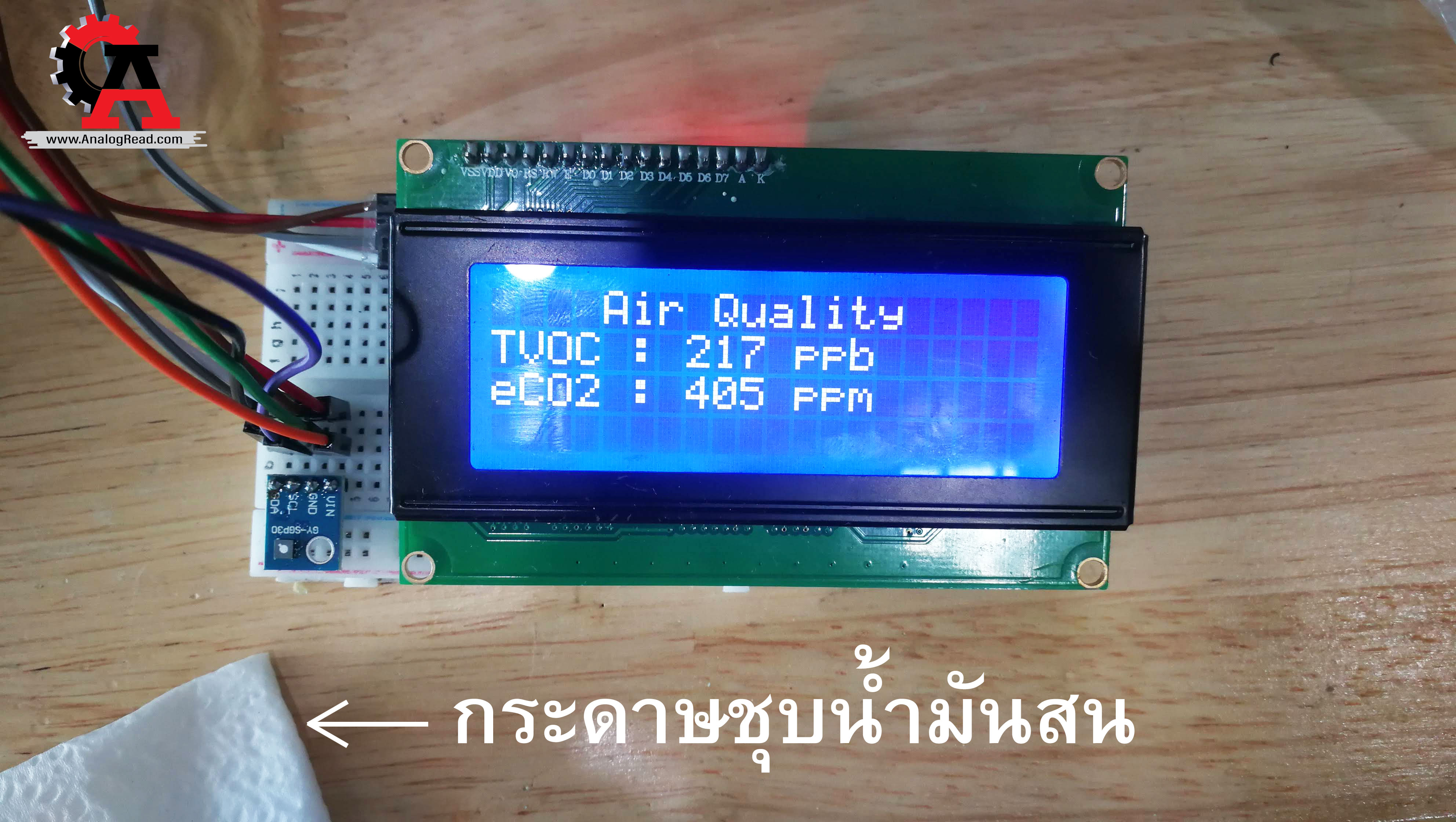

2.เมื่อนำกระดาษชุบด้วยน้ำมันสนเข้าใกล้เซนเซอร์ทำให้ค่า TVOC สูงขึ้น
2.เมื่อนำกระดาษชุบด้วยน้ำมันสนเข้าใกล้เซนเซอร์ทำให้ค่า TVOC สูงขึ้น
