สอนการใช้งานบอร์ด Arduino กับ GY-45 3-axis Accelerometer Module พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
GY-45 ประกอบด้วยชิฟ MMA8451 ใช้งานเป็น Accelerometer 3แกน X Y และ Z เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน I2C โมดูลมีขนาดเล็กใช้งานง่าย สามารถประยุกต์ใช้งานวัดความเร่งหรือการเอียงได้ ใช้งานได้หลากหลาย
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1
รายการอุปกรณ์
- Aduino UNO R3
- GY-45 3-axis Accelerometer Module
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm
วิธีการต่อใช้งาน
GY-45 ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

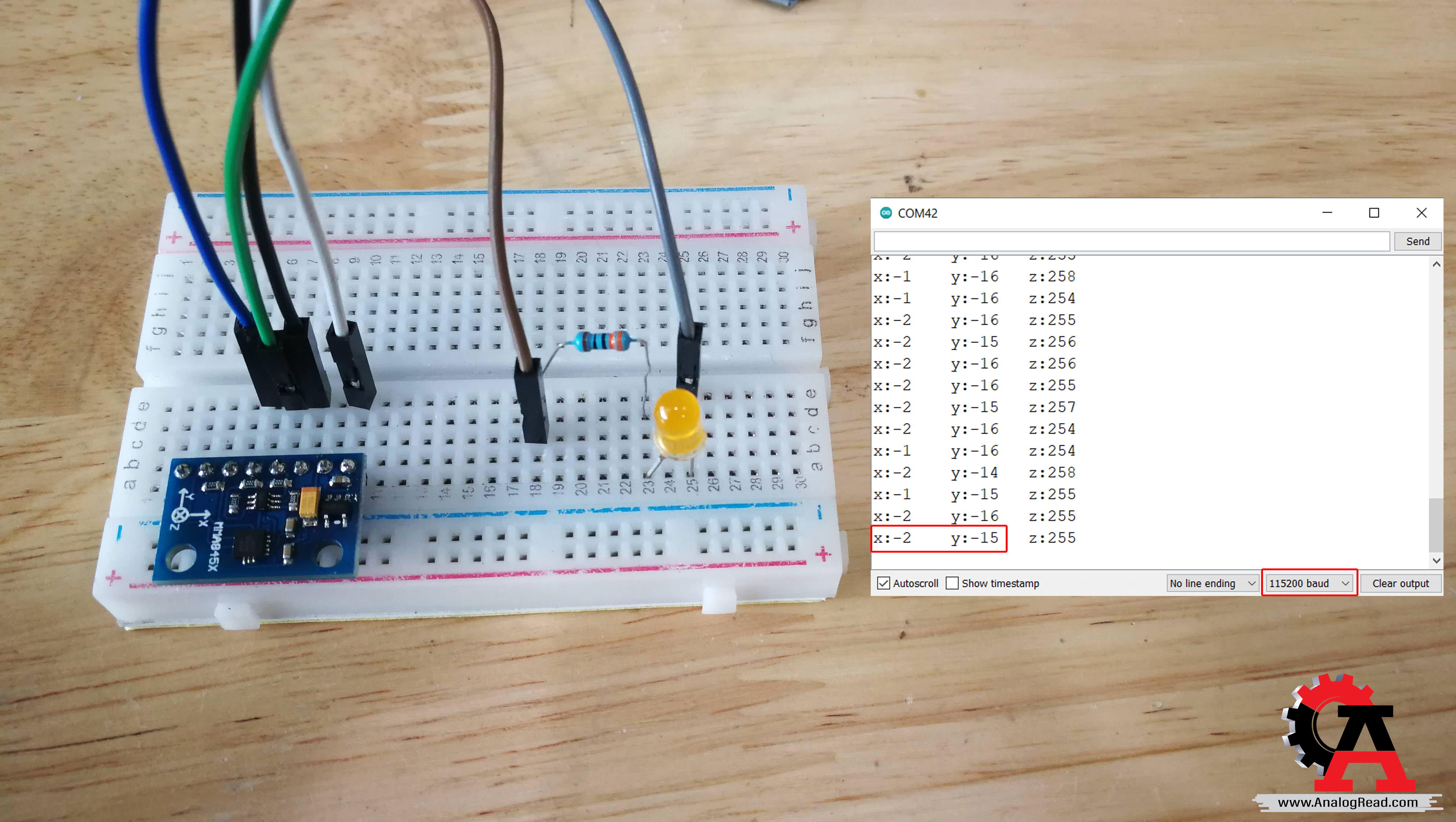

1.เมื่อเซนเซอร์วางขนานไปกับพื้น ไฟจะไม่สว่าง

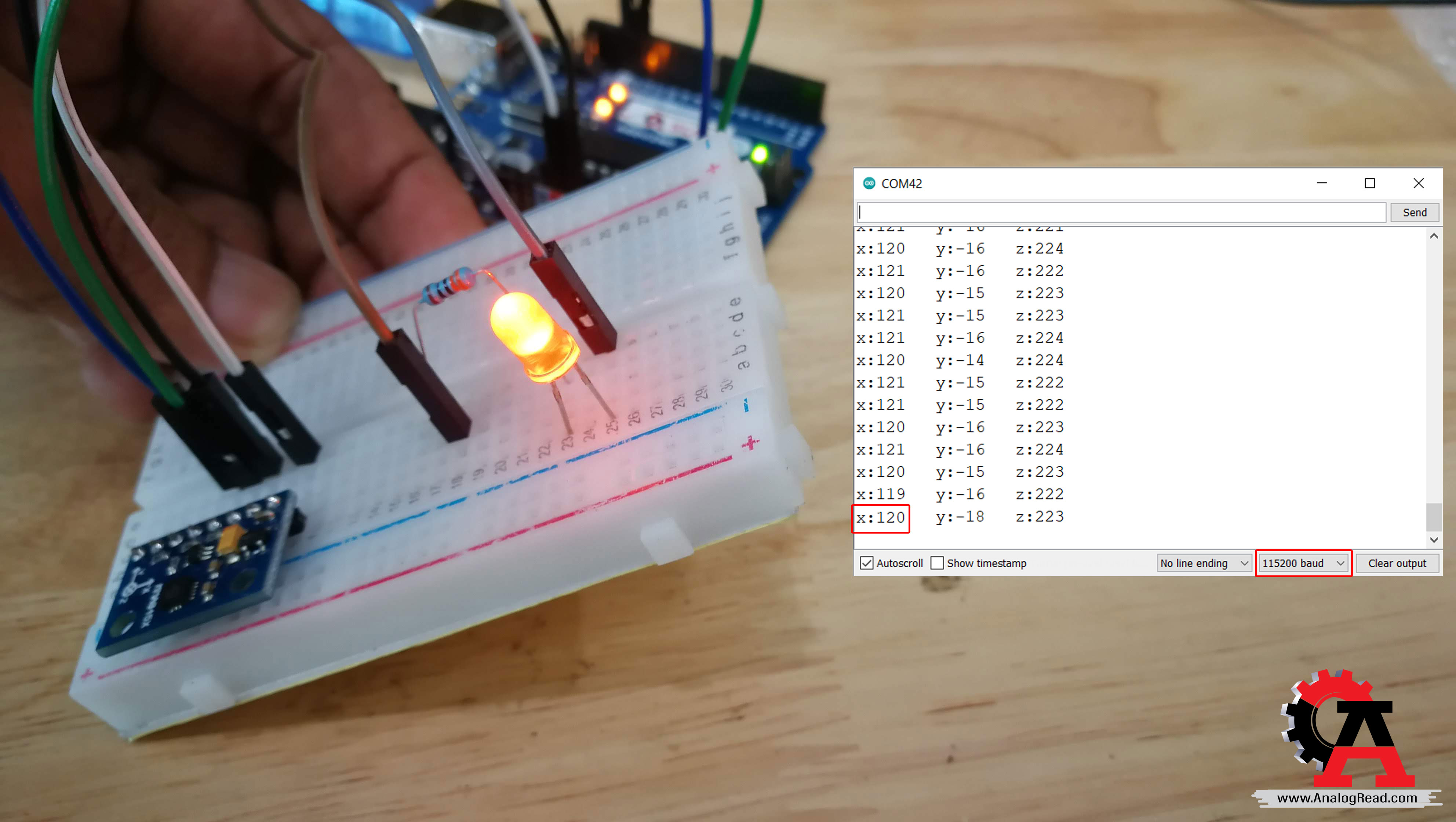

2.เมื่อเซนเซอร์เอียงไปด้านไดด้านหนึ่ง ไฟสว่าง
2.เมื่อเซนเซอร์เอียงไปด้านไดด้านหนึ่ง ไฟสว่าง
