สอนการใช้งานบอร์ด Arduino กับเซนเซอร์ DHT วัดความชื้นและอุณหภูมิ พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
DHT11 และ DHT22 คือเซนเซอร์วัดความชื้นและอุณหภูมิในอากาศ สามารถนำไปประยุกต์ใช้งานได้หลากหลาย เช่น ตู้ฟักไข่ โรงเรือนปลูกผัก โรงเพาะเห็ด เป็นต้น นำไปใช้งานได้ง่าย รองรับแรงดันไฟฟ้า 3.3 และ 5V
DHT11
DHT11
- อุณหภูมิ 0 ถึง 50 °C ความผิดพลาด ±2 °C
- ความชื้น 20 ถึง 80 % ความผิดพลาด ±5 %
DHT11 แบบธรรมดา
DHT22
- อุณหภูมิ -40 ถึง 80 °C ความผิดพลาด ±0.5 °C
- ความชื้น 0 ถึง 100 % ความผิดพลาด ±5 %
DHT22 แบบธรรมดา
เอกสารเพิ่มเติม
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1
รายการอุปกรณ์
- Aduino UNO R3
- โมดูล DHT22 AM2302
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm
วิธีการต่อใช้งาน
DHT22 AM2302 ----> Arduino UNO R3
DHT22 AM2302 ----> Arduino UNO R3
- VCC(แดง) ----> 5V
- GND(ดำ) ----> GND
- DATA(เหลือง) ----> 4
LED1 ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 2
- Cathode(-) ----> Gnd
- Anode(+) ----> 330R -----> 3
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

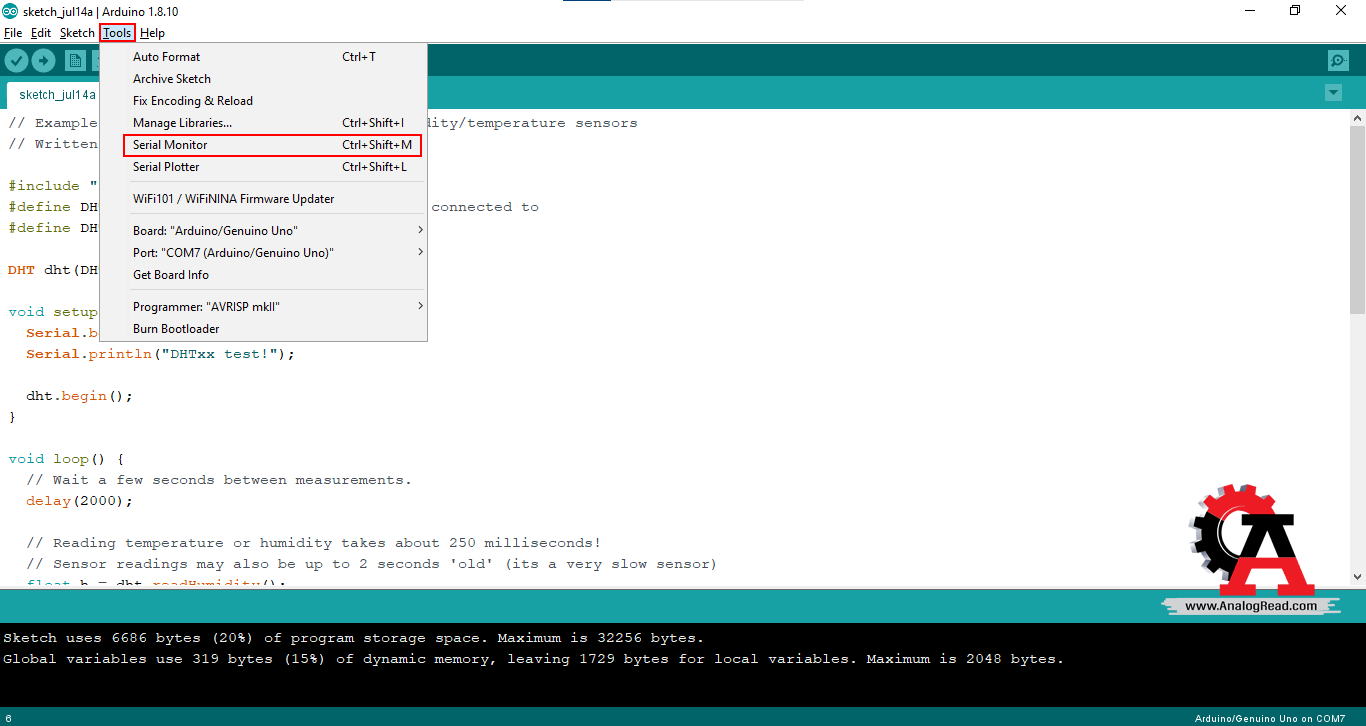

1.เปิด Serial monitor

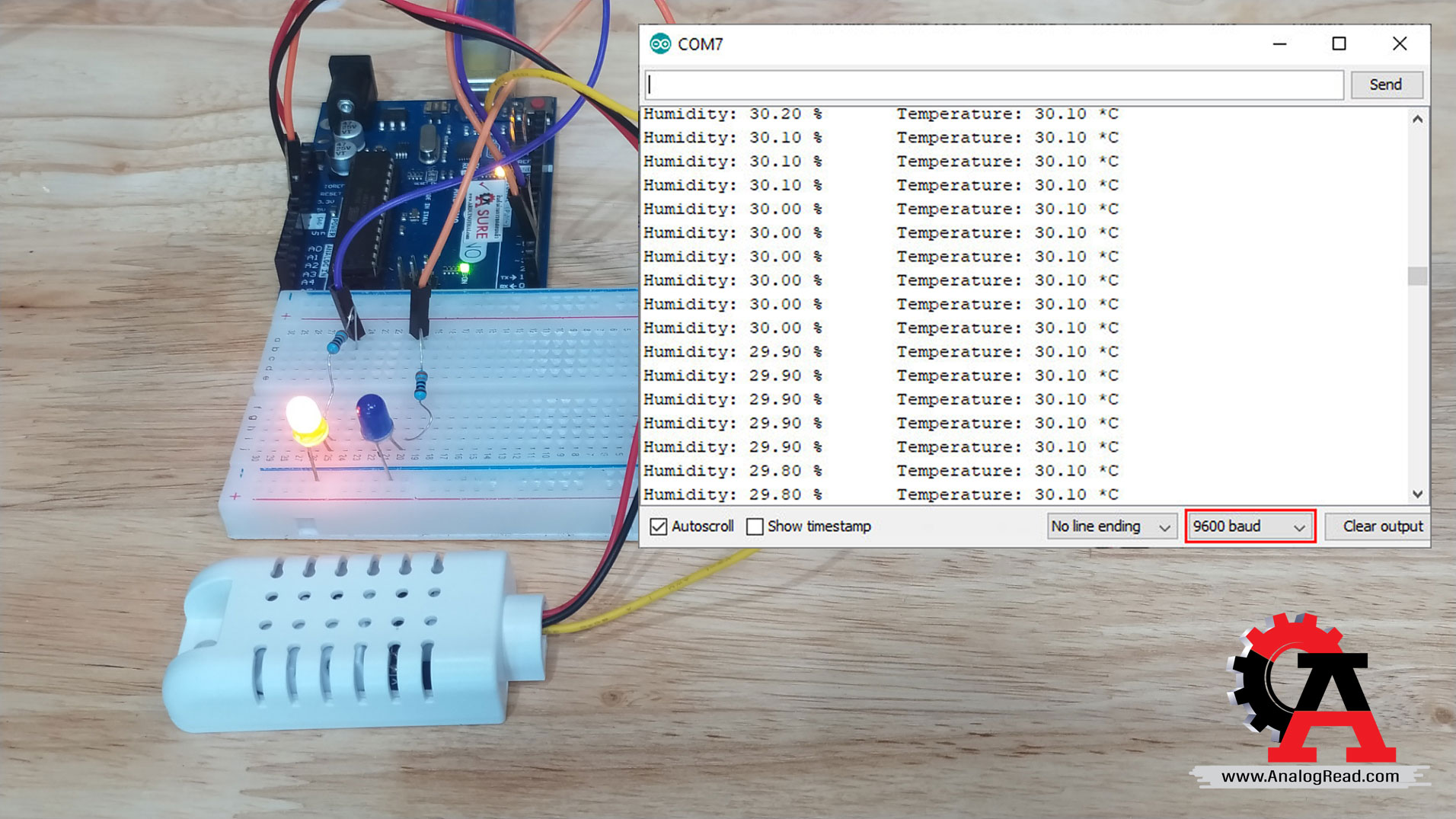

2.เมื่อเซนเซอร์วัดค่าอุณหภูมิได้ 30 องศา หรือมากกว่า 30 องศา LED สีส้มสว่าง

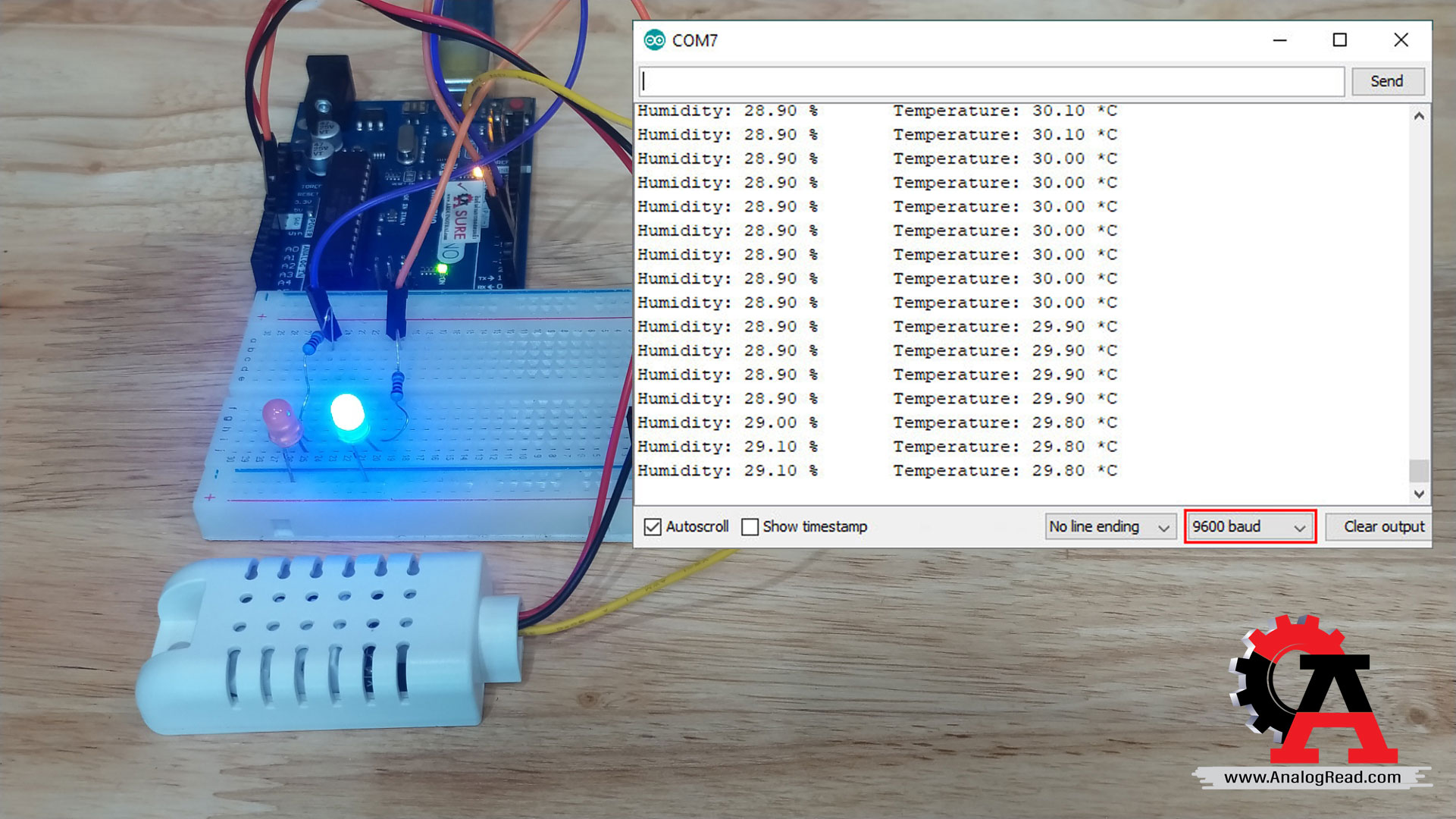

3.เมื่อเซนเซอร์วัดค่าอุณหภูมิได้น้อยกว่า 30 องศา LED สีน้ำเงินสว่าง
2.เมื่อเซนเซอร์วัดค่าอุณหภูมิได้ 30 องศา หรือมากกว่า 30 องศา LED สีส้มสว่าง
3.เมื่อเซนเซอร์วัดค่าอุณหภูมิได้น้อยกว่า 30 องศา LED สีน้ำเงินสว่าง
