สอนใช้งานบอร์ด Arduino กับ GY-25 Serial Gyro/Accelerometer Module (MPU6050) พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
GY-25 Serial Gyro/Accelerometer Module (MPU6050) สามารถต่อใช้งานได้ทั้ง I2C(SDA,SCL) และ Serial(Rx,Tx) โมดูลประกอบไปด้วย MPU6050 เป็นเซนเซอร์ Gyro และ Accelerometer และ 32F030F4P6 เป็นไมโครคอนโทรลเลอร์ ใช้เป็นตัวกลางเพื่ออ่านค่าจาก MPU6050 และส่งค่าออก Serial(Rx,Tx)
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1
รายการอุปกรณ์
- Aduino UNO R3
- GY-25 Serial Gyro/Accelerometer Module (MPU6050)
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm
วิธีการต่อใช้งาน
GY-25 ----> Arduino UNO R3
- VCC ----> 5V
- GND ----> GND
- SDA ----> A4
- SCL ----> A5
- RST ----> GND ***หากต่อวงจรด้วย Serial(Rx,Tx) ขาRST ไม่ต้องต่อ
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

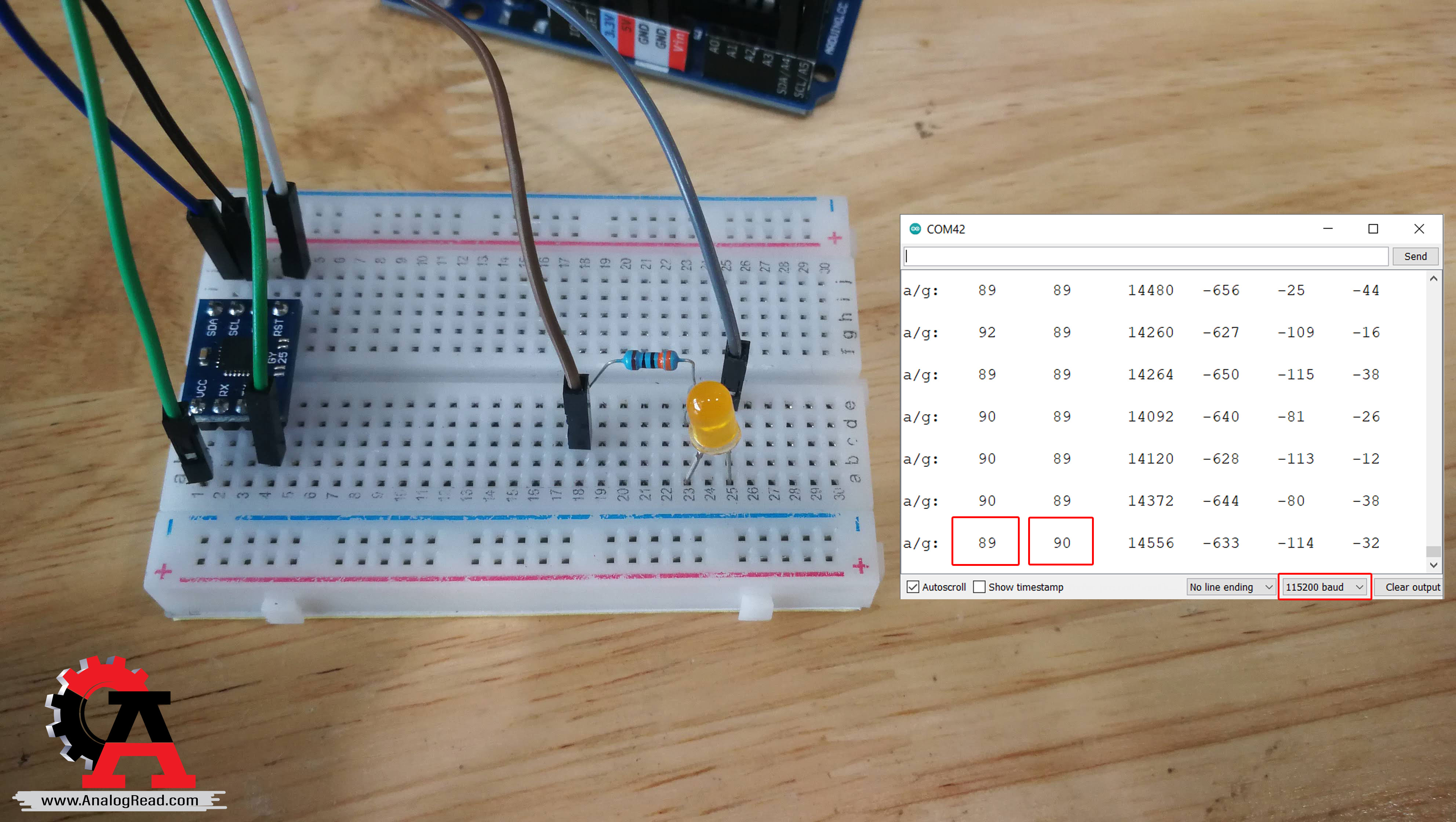

1.เมื่อเซนเซอร์ขนานกับพื้น ไฟLEDจะดับ
2.เมื่อเซนเซอร์เอียง ไฟLEDสว่าง
2.เมื่อเซนเซอร์เอียง ไฟLEDสว่าง
