สอนการใช้งานบอร์ด Arduino กับ 3-axis Accelerometer Module (MMA7361) เตือนวัตถุเอียงหรือเตือนการล้ม พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
MMA7361 คือ Accelerometer 3แกน X Y และ Z มีเอาต์พุตเป็นAnalogแยกกันทั้ง3แกน ใช้งานง่ายอ่านค่าด้วยขาAnalogได้โดยตรง ใช้งานได้ทั้ง 5V และ 3.3V แนะนำที่ 3.3V เพื่อลดความร้อนสะสมที่ไอซีลดแรงดันยืดอายุการใช้งานได้ยาวนานขึ้น
วิธีการใช้ Arduino IDE
ตัวอย่างที่ 1
รายการอุปกรณ์
- Aduino UNO R3
- 3-axis Accelerometer Module (MMA7361)
- Passive Buzzer Module
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm

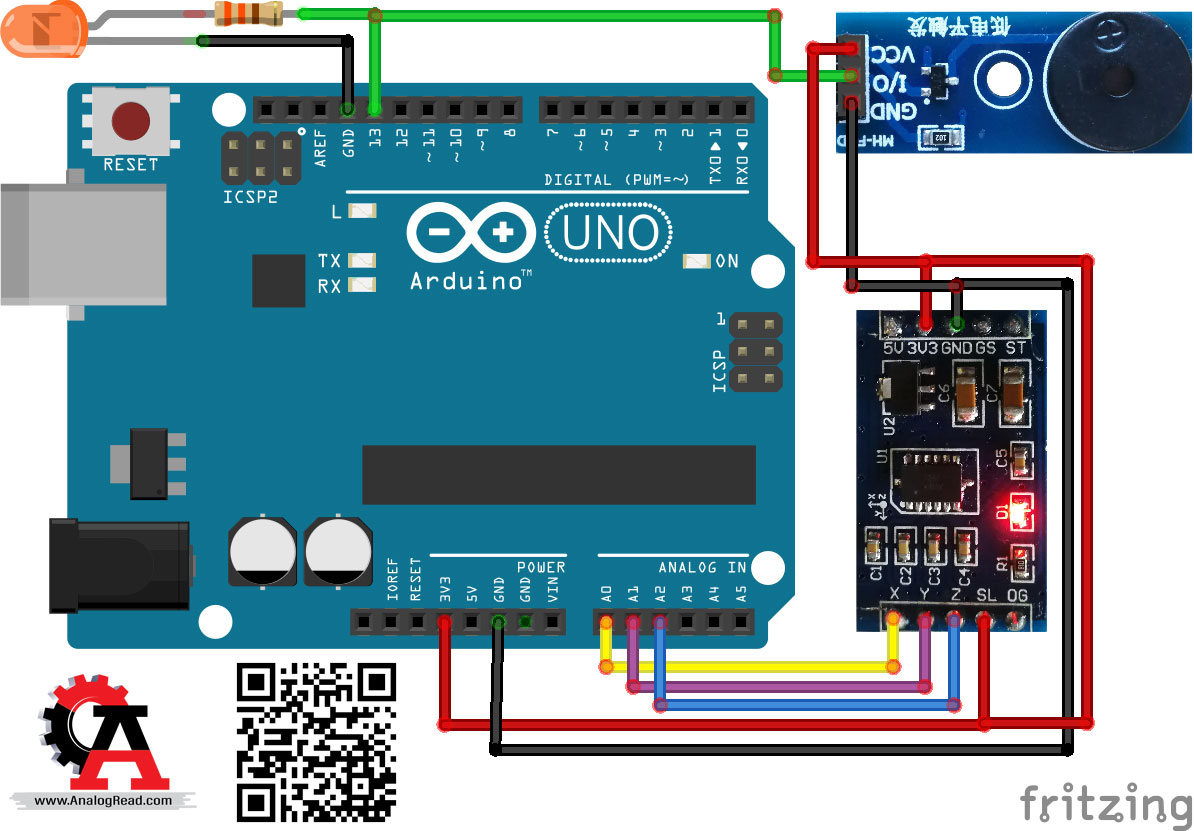

วิธีการต่อใช้งาน
GY-362 ----> Arduino UNO R3
- 3V3 ----> 3V
- GND ----> GND
- X ----> 13
- Y ----> 12
- Z ----> 11
- SL ----> 3V
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
- VCC ----> 3V
- I/O ----> 13
- GND ----> GND
ตัวอย่างการใช้งาน

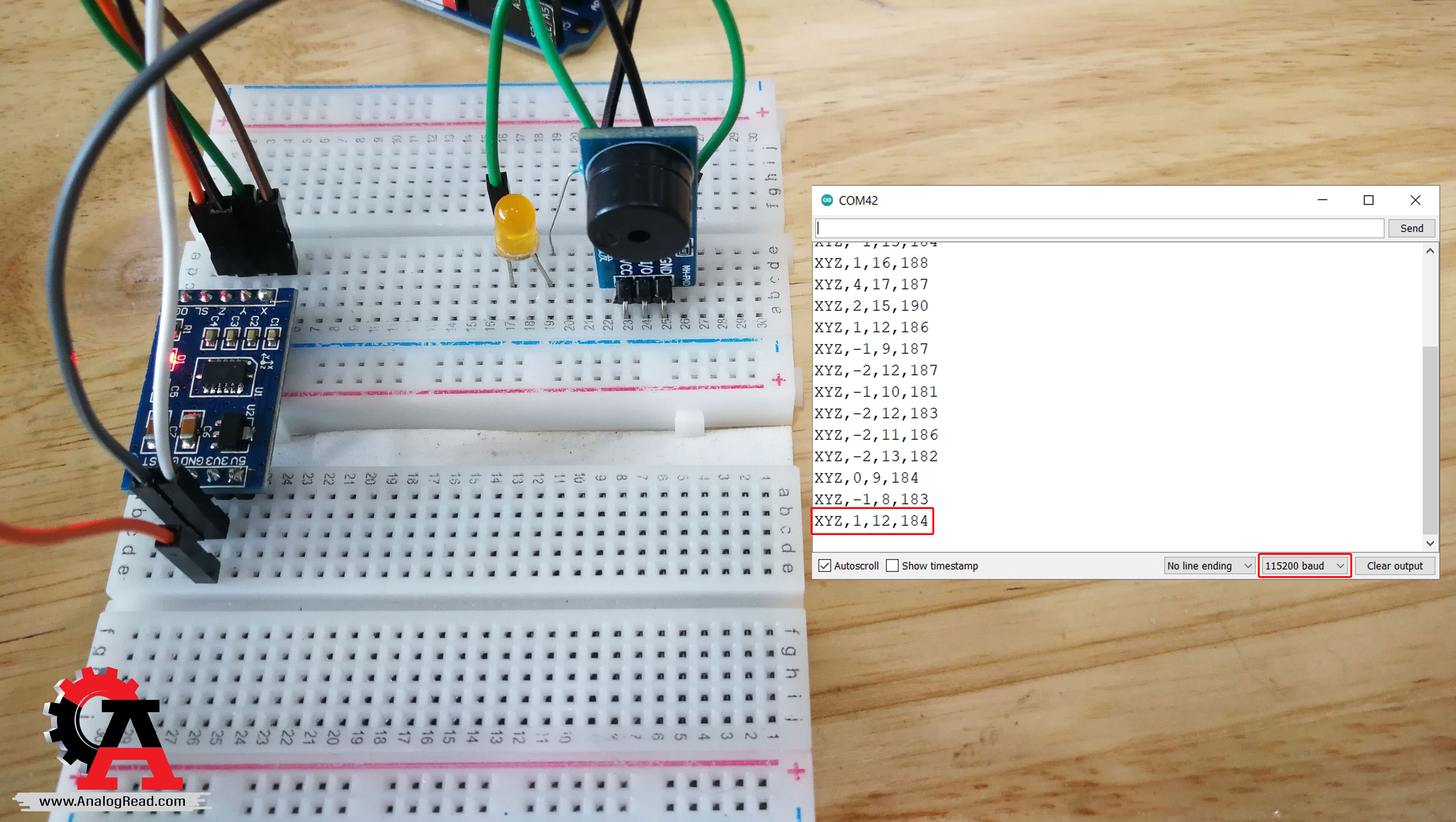

1.เมื่อเซนเซอร์วางขนานไปกับพื้น ไฟจะไม่สว่าง

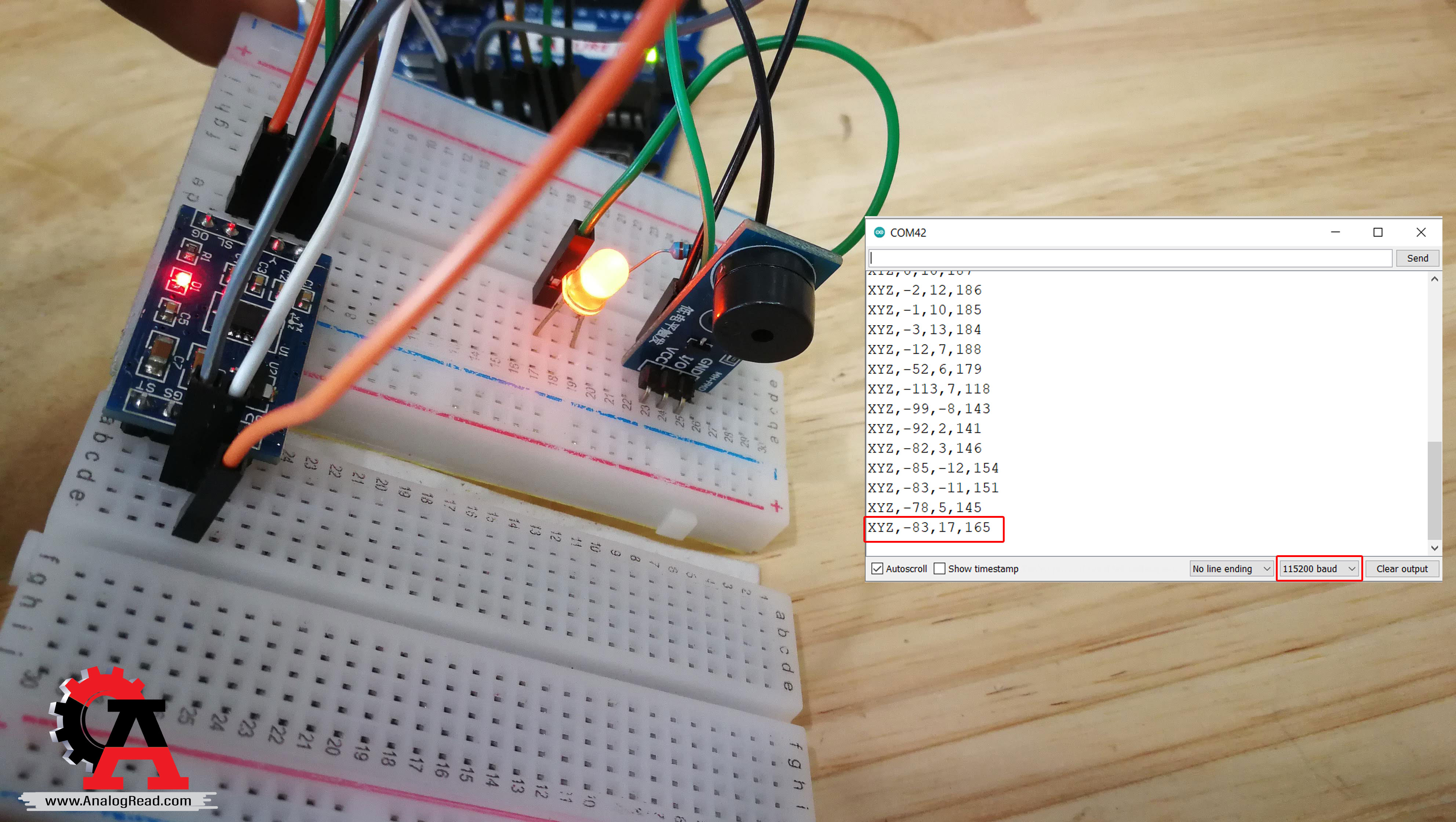

2.เมื่อเซนเซอร์เอียงไปด้านไดด้านหนึ่ง ไฟสว่าง และ Buzzer ดังแจ้งเตือน
2.เมื่อเซนเซอร์เอียงไปด้านไดด้านหนึ่ง ไฟสว่าง และ Buzzer ดังแจ้งเตือน
