สอนการใช้งานบอร์ด Arduino กับ SHARP infrared distance sensor พร้อมโค้ดตัวอย่าง
4 ปีที่ผ่านมา
SHARP infrared distance sensor คือเซนเซอร์วัดระยะด้วย infrared มีoutputเป็น analog สามารถนำไปประยุกต์ใช้งานได้หลากหลาย มีหลากหลายรุ่นให้เลือกใช้งานโดยแบ่งเป็นระยะในการวัด
1.รุ่น 0A41Sk ขอบเขตในการวัด 4 ถึง 30 cm

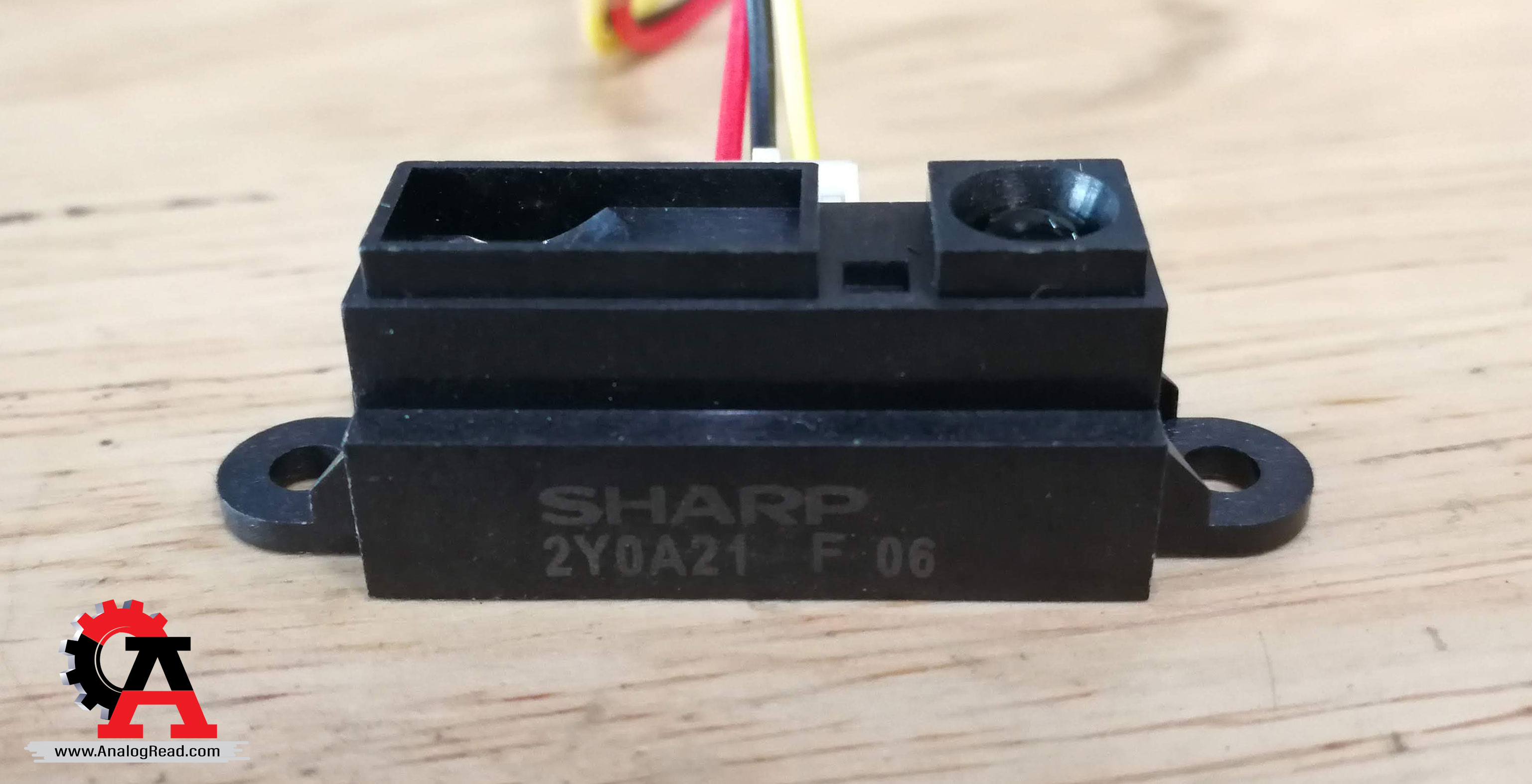

2.รุ่น 2Y0A21 ขอบเขตในการวัด 10 ถึง 80 cm

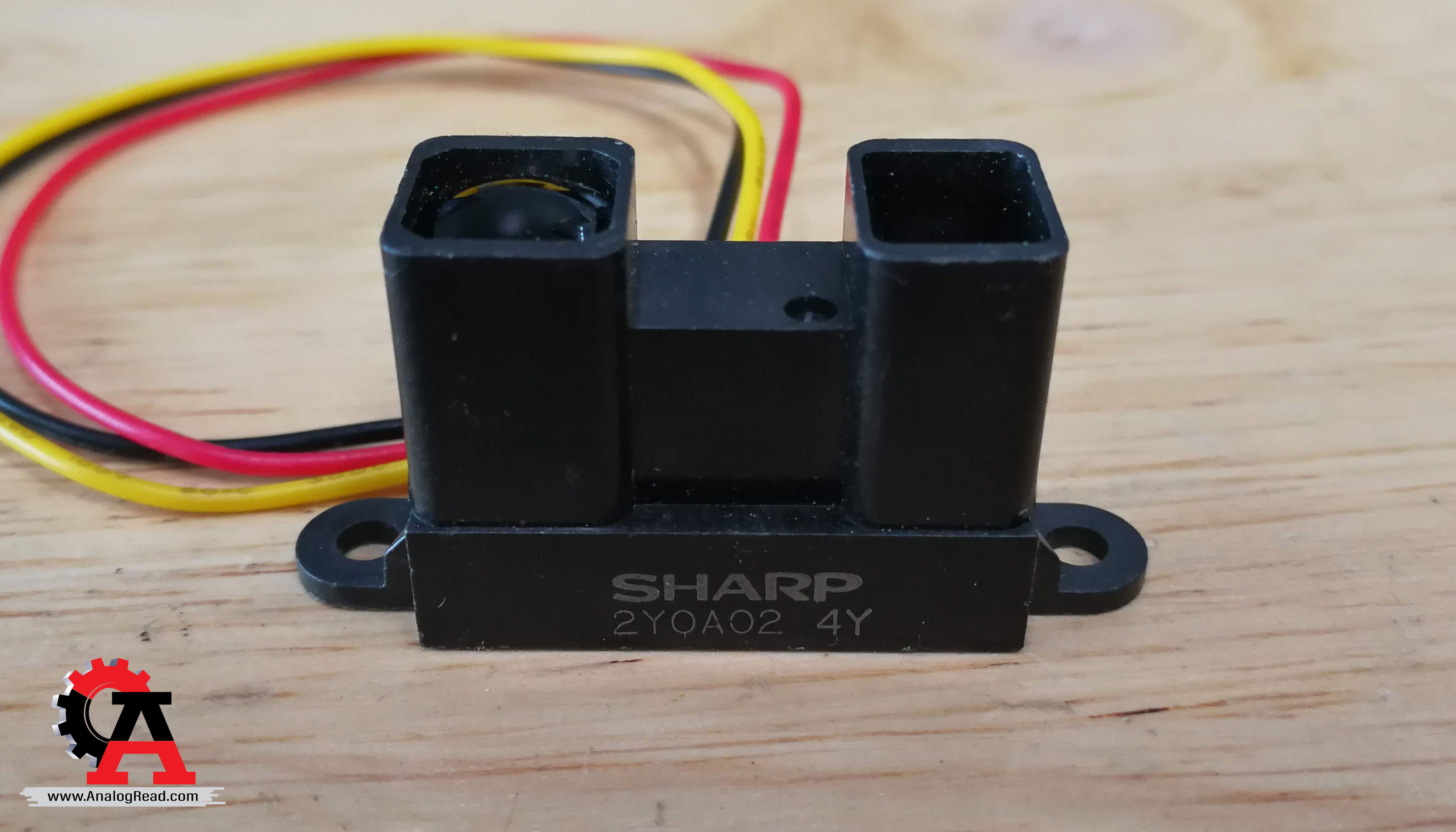

3.รุ่น 2Y0A21 ขอบเขตในการวัด 20 ถึง 150 cm
1.รุ่น 0A41Sk ขอบเขตในการวัด 4 ถึง 30 cm
2.รุ่น 2Y0A21 ขอบเขตในการวัด 10 ถึง 80 cm
3.รุ่น 2Y0A21 ขอบเขตในการวัด 20 ถึง 150 cm
เอกสารเพิ่มเติม
Library ที่ใช้งาน
ตัวอย่างที่ 1
รายการอุปกรณ์
- Aduino UNO R3
- Sharp infrared distance sensor เซนเซอร์วัดระยะทาง 4-30 CM
- สายจั้มเปอร์
- Breadboard 400 holes
- 5mm LED Pack (เขียว,เหลือง,แดง)
- 330 Ohm
วิธีการต่อใช้งาน
SHARP Infrared sensor ----> Arduino UNO R3
- แดง(VCC) ----> 5V
- ดำ(GND) ----> GND
- เหลือง(OUT) ----> A0
LED ----> Arduino UNO R3
- Anode(+) ----> 330R -----> 13
- Cathode(-) ----> Gnd
ตัวอย่างการใช้งาน

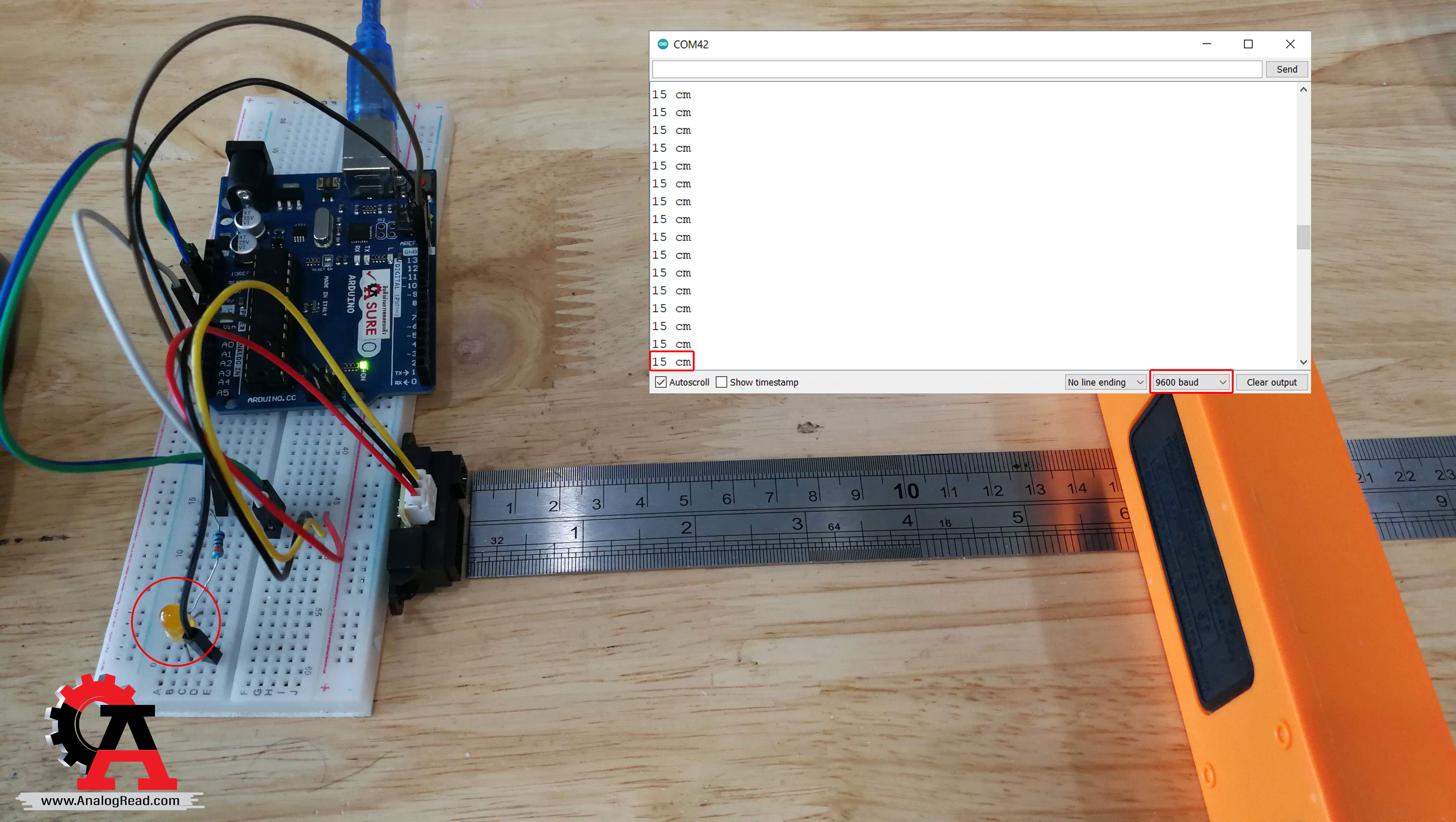

1.อ่านค่าระยะที่ 15 cm
2.อ่านค่าระยะที่ 10 cm
3.เมื่ออ่านค่าระยะน้อยกว่า 10cm ไฟLEDสว่่าง
2.อ่านค่าระยะที่ 10 cm
3.เมื่ออ่านค่าระยะน้อยกว่า 10cm ไฟLEDสว่่าง
