OLED Display Module Blue (I2C 128X64 pixels 0.96") เป็นจอแสดงผลสีน้ำเงิน ขนาดหน้าจอ 128x64 ขนาด 0.96" เชื่อมต่อแบบ I2C ใช้ไฟเลี้ยง 3-5VDC

Features :

• Chip: SSD1306
• Resolution: 128×64, monochrom (mostly blue)
• I2C interface (2 possible I²C adresses (configurable by solderable jumper) up to 2 displays at one MCU
• angle of view: >160 degrees
• Voltage: 3V – 5V DC
• Temperature range: -30°C – 70°C

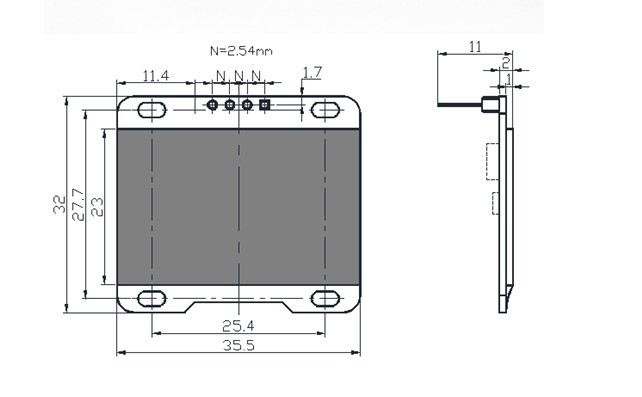

• Dimensions: 27.0mm x 27.0mm x 4.1mm (without headers)

การต่อวงจร

Vcc - > 3.3 / 5 V
Gnd -> Gnd
SCL -> A5
SDA -> A4

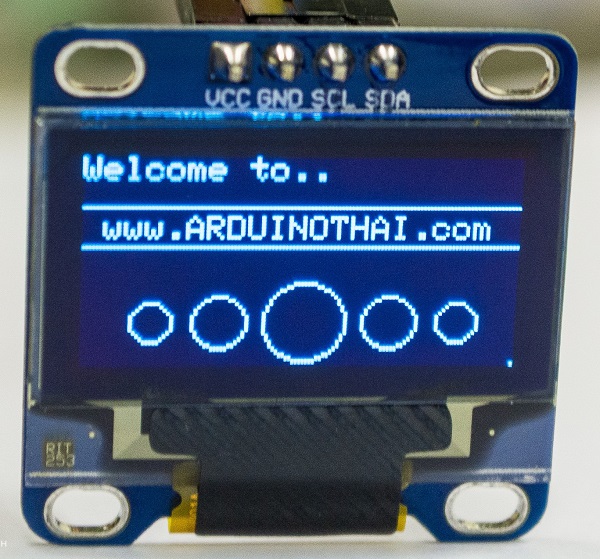

ตัวอย่างการใช้งาน

โค้ดตัวอย่างการใช้งาน

#include

#include

#include

#include

#define OLED_RESET 4

Adafruit_SSD1306 display(OLED_RESET);

void setup()

{

  display.begin(SSD1306_SWITCHCAPVCC, 0x3c); //initialize I2C addr 0x3c

  display.clearDisplay(); // clears the screen and buffer

  display.drawPixel(127, 63, WHITE);

  display.drawLine(127, 27, 0, 27, WHITE);

  display.drawLine(127, 15, 0, 15, WHITE);

  display.setTextSize(1);

  display.setTextColor(WHITE);

  display.setCursor(0,0);

  display.println("Welcome to..");

  display.setCursor(0,18);

  display.setTextSize(1);

  display.println(" www.ARDUINOTHAI.com");

  display.drawCircle(20, 50, 6, WHITE);

  display.drawCircle(40, 50, 8, WHITE);

  display.drawCircle(65, 50, 12, WHITE);

  display.drawCircle(90, 50, 8, WHITE);

  display.drawCircle(110, 50, 6, WHITE);

 /* display.drawLine(127, 4, 0, 4, WHITE);

  display.drawLine(127, 15, 0, 55, WHITE);

  display.drawCircle(110, 20, 12, WHITE);

  display.fillCircle(35, 40, 8, WHITE);

  display.drawTriangle(70, 60, 90, 60, 80, 46, WHITE);

  */

  display.display();

}

void loop() {}

Library สำหรับ SSD1306 based OLED (ใช้คู่กัน 2 ไฟล์)

• https://github.com/adafruit/Adafruit_SSD1306
• https://github.com/adafruit/Adafruit-GFX-Library
