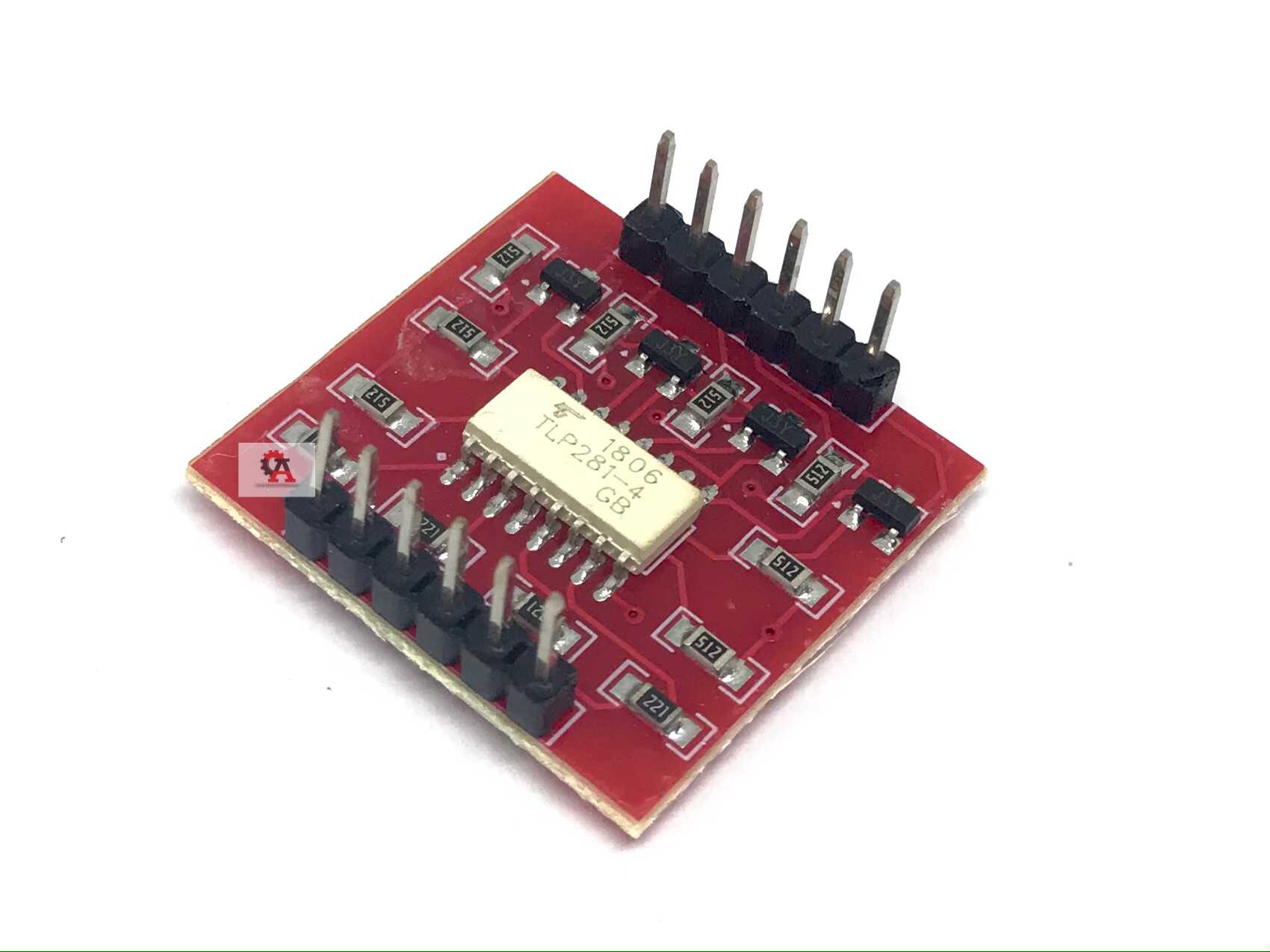

TLP281 4-channel Opto Isolation Module 0-24V 500mA บอร์ดควบคุมไฟ 0-24V 500mA ด้วย Arduino โดยบอร์ดนี้จะรับสัญญาณจาก Arduino มาควบคุมอุปกรณ์ 0-24V กระแสสูงสุดถึง 500mA แบบแยกวงจร Isolation ได้โดยตรง สามารถควบคุมได้ 4 อุปกรณ์พร้อมกัน จึงสะดวกและปลอดภัยในการควบคุมอุปกรณ์โดย Arduino

การต่อใช้งาน :

• IN1 - IN4 ต่อกับบอร์ด Arduino
• OUT1-OUT4 ต่อไฟ VCC ของอุปกรณ์ที่ต้องการควบคุม
• GND ต่อกับ GND ของบอร์ด Arduino
• HVCC ต่อไฟ VCC ที่จ่ายให้อุปกรณ์ 0-24V
• HGND ต่อกับ GND ของไฟที่จ่ายให้อุปกรณ์ 0V

ข้อมูลบอร์ดควบคุมไฟ 0-24V ด้วย Arduino แบบแยกวงจร Isolation

The following example shows how to use the microcontroller IO port control 24V motor rotation. FIG motor operating voltage of 24V , the red "+" indicates the positive power supply of the motor, the black "-" indicates negative power of the motor. When the microcontroller IO_0 when the port output high, motor rotation, when IO_0 when the port output low motor stopped.

• Function: Use low-level control high. For example, using a microcomputer, 3V or 5V voltage control 9V or 12v voltage.
• HVCC  not exceed the maximum 24V . Output port OUT1 / OUT2 / OUT3 / OUT4 maximum output current is equal HVCC / 5.1K , the maximum absorption current 500mA .
• This module uses the Toshiba TLP281 chip

Schematic:

Input Output Description:

• Inputs: IN1 / IN2 / IN3 / IN4, connected microcontroller or Arduino IO port, GND and microcontroller Arduino development board or GND. IN1 / IN2 / IN3 / IN4 control the OUT1 / OUT2 / OUT3 / OUT4.
• Output terminals: OUT1 / OUT2 / OUT3 / OUT4
• Output terminal: HVCC: connect the high voltage positive electrode is controlled, HGND connected to the negative high voltage to be controlled
• Use: When IN1 is high, the corresponding OUT1 voltage equal HVCC, when IN1 is low, when the OUT1 voltage equal HGND
