ชุดอุปกรณ์สำหรับการใช้งานบอร์ดขยายพอร์ตอินพุตเอาต์พุตอเนกประสงค์
แนะนำสำหรับการขยายความสามารถของ KidBright หรือ micro:bit เพื่อเชื่อมต่อกับอุปกรณ์ภายนอก รวมถึงการขับมอเตอร์ไฟตรงและเซอร์โวมอเตอร์ขนาดเล็ก

ข้อควรทราบก่อนการสั่งซื้อและใช้งาน

1. สำหรับการใช้งานกับบอร์ด KidBright และ KidBright IDE

1.1 ต้องติดตั้งวินโดวส์ 10 รุ่น 64 บิตก่อน จากนั้นทำการดาวน์โหลด Kidbright IDE 64 บิต (New UI) จาก
https://www.kid-bright.org/file/download/KidBright-Installer-windows.zip
หรือ
https://www.kid-bright.org/file/download/KidBright-Installer.zip
1.2 ดาวน์โหลด Extension ของ iKB-1 จาก
https://store.kidbright.info/plugin/7/iKB-1

2. สำหรับการใช้งานกับบอร์ด micro:bit และ MakeCode

2.1 แนะนำให้ใช้งานร่วมกับบอร์ด AX-microBIT โดยติดตั้ง micro:bit ลงบนบอร์ด AX-microBIT ก่อน
2.2 ทำการ Add package ของ iKB-1 จาก https://github.com/jcubuntu/pxt-iKB1

คุณสมบัติที่น่าสนใจของ iKB-1

– ติดต่อบอร์ดไมโครคอนโทรลเลอร์หรือบอร์ดคอมพิวเตอร์ขนาดเล็กอย่าง Raspberry Pi ผ่านบัส I2C
– มีพอร์ตอินพุตเอาต์พุตอเนกประสงค์ 8 ช่อง เป็นได้ทั้งพอร์ตอินพุตเอาต์พุตดิจิตอลและอินพุตอะนาลอก ใช้คอนเน็กเตอร์ JST 2 มม. 3 ขา เข้ากันได้กับมินิบอร์ดวงจรตัวตรวจจับและมินิบอร์ดอุปกรณ์อินพุตเอาต์พุต
– ในส่วนของอินพุตอะนาลอก มีวงจรแปลงสัญญาณอะนาลอกเป็นดิจิตอลขนาด 8 และ 10 บิต (เลือกได้ทางซอฟต์แวร์)
– ระดับไฟเลี้ยงลอจิก +3.3V
– มีวงจรขับมอเตอร์ไฟตรง 1A รับแรงดันไฟเลี้ยงมอเตอร์สูงสุด +9V จำนวน 2 ช่อง พร้อม LED แสดงผลการทำงาน
– มีเอาต์พุตต่อเซอร์โวมอเตอร์ 6 ช่อง มีวงจรควบคุมไฟเลี้ยงเซอร์โวมอเตอร์ไม่ให้เกิน +5V เพื่อป้องกันเซอร์โวมอเตอร์เสียหายจากการป้อนแรงดันไฟเลี้ยงสูงเกินไป
– มีจุดต่อเพื่อเชื่อมต่อกับวงจรขับมอเตอร์ไฟตรงกำลังสูงอีก 2 ช่อง (ใช้ทรัพยากรร่วมกับขาขับเซอร์โวมอเตอร์)
– ไฟเลี้ยงบอร์ดได้จากบอร์ดไมโครคอนโทรลเลอร์ที่นำมาต่อด้วย รองรับทั้ง +5V และ +3.3V
– ในกรณีใช้งานวงจรขับมอเตอร์บนบอร์ด iKB-1 ต้องจ่ายไฟเลี้ยงเพิ่มเติมที่แจ๊กอะแดปเตอร์ตั้งแต่ 6 ถึง 9V กระแสไฟฟ้า 1A
– มีจุดต่อบัส I2C เพื่อขยายการเชื่อมต่ออุปกรณ์ที่ทำงานผ่านบัส I2C

ในชุดประกอบด้วย

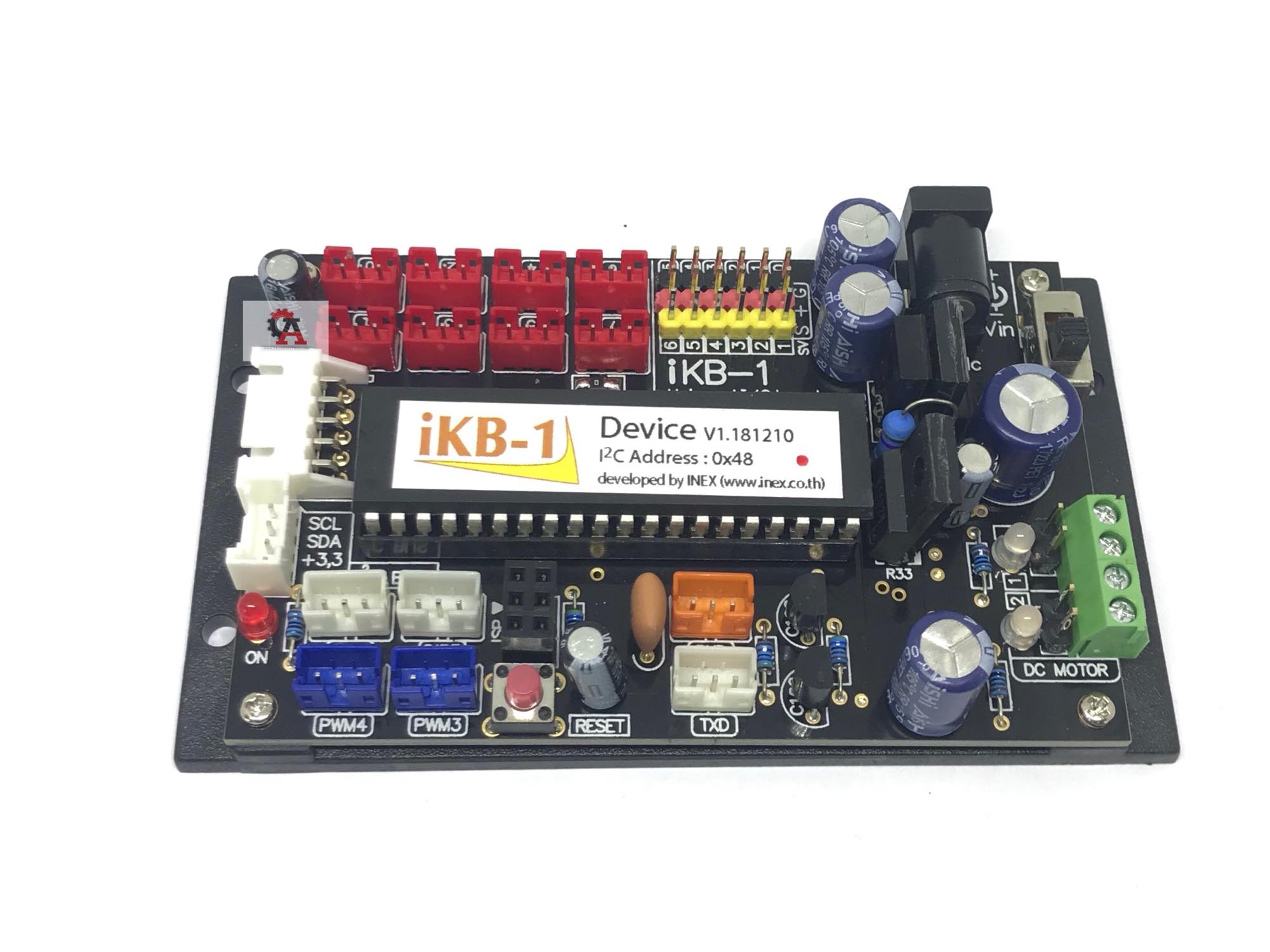

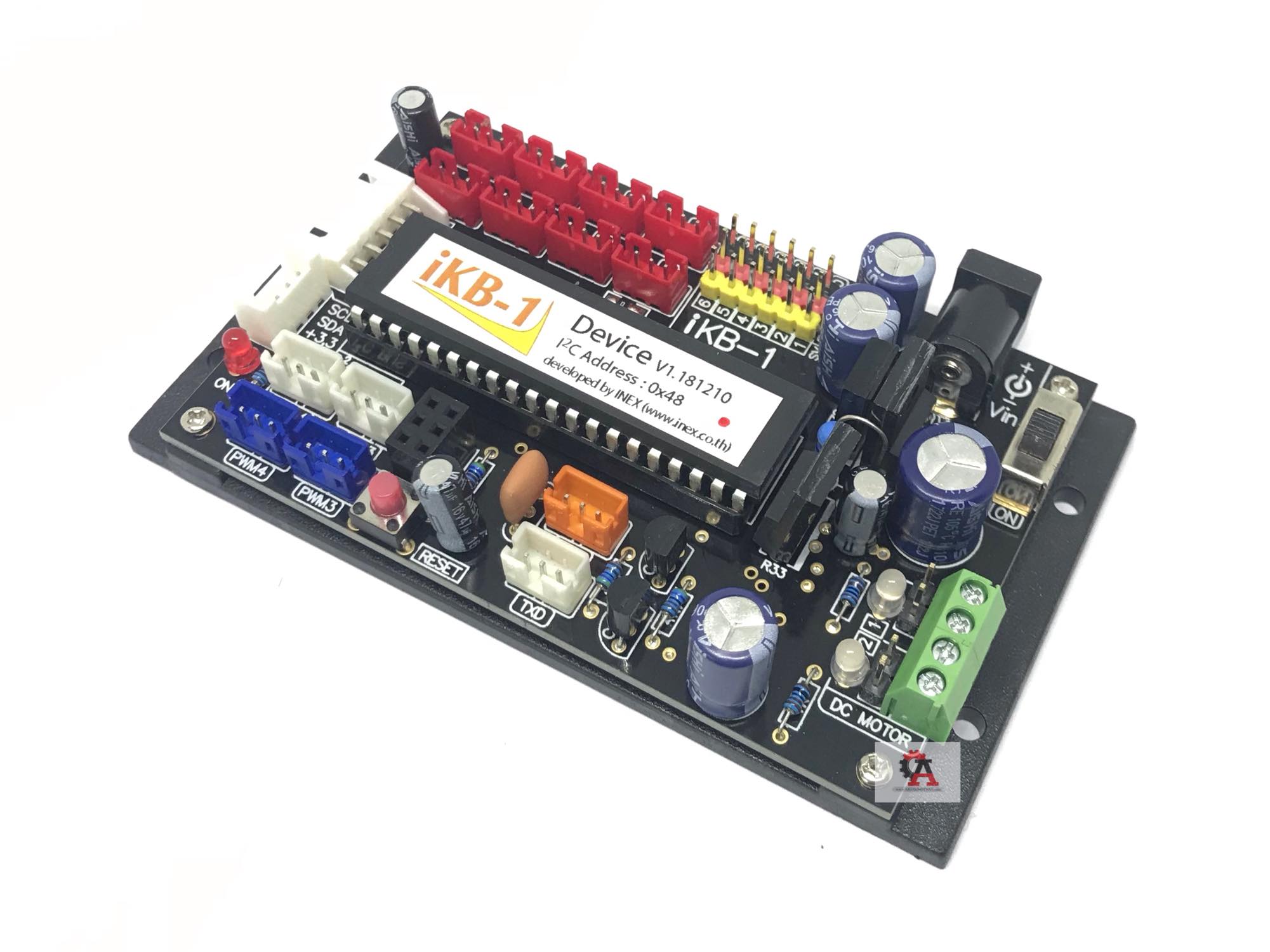

1. iKB-1 บอร์ดขยายพอร์ตอินพุตเอาต์พุตอเนกประสงค์ผ่านบัส I2C
2. ZX-LED มินิบอร์ด LED
3. ZX-SWITCH01 มินิบอร์ดสวิตช์กดติดปล่อยดับ
4. ZX-POTV มินิบอร์ดตัวต้านทานปรับค่าได้
5. มอเตอร์ไฟตรง 4.5-9V พร้อมเฟืองทดอัตรา 87:1 รุ่น BO1
6. เซอร์โวมอเตอร์ SG92R
7. อะแดปเตอร์ไฟตรง +5V 2A (หรือ +6V 2A)
8. สาย KB-CHAIN สำหรับต่อกับบอร์ด KidBright
8. สาย JST4AA-8 สำหรับต่อบัส I2C
9. สาย JST4AF-8
10. กล่องบรรจุ
11. เอกสารประกอบการใช้งาน

ดาวน์โหลดบล็อกปลั๊กอินสำหรับ Kidbright IDE พร้อมทั้งซอร์สโค้ดได้ที่
https://store.kidbright.info/plugin/7/iKB-1

ดาวน์โหลดเอกสารคู่มือการใช้งาน iKB-1

ดาวน์โหลดเอกสารการติดตั้งบล็อกปลั๊กอินสำหรับ Kidbright IDE บน MAC OS
