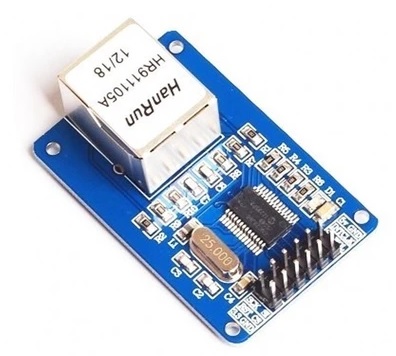

ENC28J60 network module โมดูลต่ออินเตอร์เน็ตขนาดเล็ก โมดูลนี้ทำให้ Arduino สามารถต่ออินเตอร์ได้ เป็นโมดูลแบบต่อสายเอง ราคาถูกกว่าแบบที่เป็น Shield สำเร็จรูป ความสามรถเหมือนกันแต่ไม่มี SD Card บอร์ดใช้ไฟเลี้ยง 3.3V

Feature :

• Chip: ENC28J60 / SS
• Crystal oscillator: 25 MHZ
• NI: HR911105A
• Power supply row: 3.3 V
• Port: SPI
• The Module uses the ENC28J60 Ethernet Standards ENC28J60 Stand-Alone Ethernet IC Controller features a variety of functions to handle most of the network protocol requirements
• Color: yellow, show as images
• PLS NOTE that due to effects, brightness of the monitor / contrast etc., there may be some slight differences in the color tone of the pictures and the actual item!
•

ตัวอย่างการต่อใช้งาน

• https://github.com/jcw/ethercard
• https://download.mikroe.com/documents/compilers/mikroc/pic/help/spi_ethernet_library.htm




การต่อวงจร  สำหรับ Arduino Uno

การต่อวงจร  สำหรับ Arduino Mega

ดาวน์โหลด Library ENC28J60

โค้ดตัวอย่างการใช้งาน

#include

// ethernet interface mac address, must be unique on the LAN

static byte mymac[] = { 0x74,0x69,0x69,0x2D,0x30,0x31 };

static byte myip[] = { 192,168,1,203 };  // ตัวเลข 192,168,1,203  เอามาจากไหน ดูวิธีการได้ที่นี่

byte Ethernet::buffer[500];

BufferFiller bfill;

void setup ()

{

  if (ether.begin(sizeof Ethernet::buffer, mymac) == 0)

    Serial.println( "Failed to access Ethernet controller");

  ether.staticSetup(myip);

}

static word homePage() {

  long t = millis() / 1000;

  word h = t / 3600;

  byte m = (t / 60) % 60;

  byte s = t % 60;

  bfill = ether.tcpOffset();

  bfill.emit_p(PSTR(

    "HTTP/1.0 200 OK\r\n"

    "Content-Type: text/html\r\n"

    "Pragma: no-cache\r\n"

    "\r\n"

    ""

    "RBBB server"

    "

$D$D:$D$D:$D$D

"),

      h/10, h%10, m/10, m%10, s/10, s%10);

  return bfill.position();

}

void loop ()

{

  word len = ether.packetReceive();

  word pos = ether.packetLoop(len);

  if (pos)  // check if valid tcp data is received

    ether.httpServerReply(homePage()); // send web page data

}
