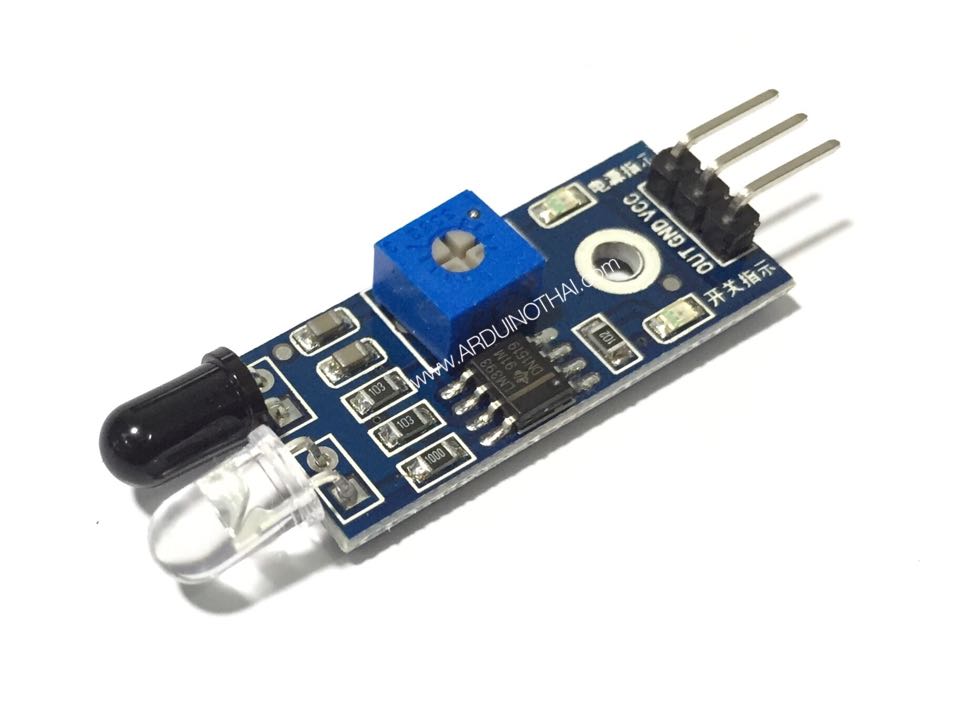

Infrared Module Reflection Photoelectric Sensor คือเชนเซอร์วัดระยะแบบอินฟาเรท ทำงานในระยะ 2 ~ 30 cm ใช้ไฟเลี้ง 3.3 - 5VDC Output เป็นแบบ Digital 0-1

สอนใช้งานบอร์ด Arduino กับ Infrared Module Reflection Photoelectric Sensor (ระยะ 2 ~ 30cm) พร้อมโค้ดตัวอย่างประยุกต์ใช้งาน

The IR Sensor module is the multipurpose sensor module for your projects. it can be used for obstacle sensing to guide the robot or it cab be used for your line following robot. it has a 2 indicators one is for the power on status and the other is for the obstacle detected status. This module has low level trigger output hence you can connect this module directly to the microcontroller IO pins, you can directly control 5V relay also. This is a small but nicely designed module for robotics projects. the detection distance can be adjusted through potentiometer provided on board (clockwise adjustment of potentiometer to increase the detection distance and counterclockwise adjustment of potentiometer to decrease the detection distance).

เซ็นเซอร์ IR นิยมใช้ในการตรวจจับวัตถุเพื่อใช้การหลบหลีกวัตถุและใช้สำหรับการเดินตามเส้นในหุ่นยนต์ โดยแบ่งการตรวจจับเป็น 2 แบบ คือ แสดงสัญญาณไฟเมื่อมีการเจอวัตถุ โดยส่งสัญญาณทริกเกอร์แบบ low level ไปยังไมโครคอนโทลเลอร์ หรือสามารถส่งไปควบคุมรีเลย์ได้

Features :

• OUT of small plate digital output interface (0 and 1)
• Detection Range : 2 - 30Cm
• Detection angle  : 35°
• Operating Voltage range : 3.3V to 5V
• Board size : 3.1CM * 1.5CM
• 3 mm Diameter hole for easy mounting

คุณสมบัติ:

• เอาท์พุต: สัญญาณแบบดิจิตอล (0,1)
• ช่วงการทำงาน: 2-30 เซนติเมตร
• องศาการทำงาน: 35 องศา
• ช่วงแรงดันทำงาน: 3.3-5 โวลต์
• ขนาดโมดูล: 3.1x1.5 เซนติเมตร พร้อมรูเจาะขนาด 3 มิลลิเมตร
