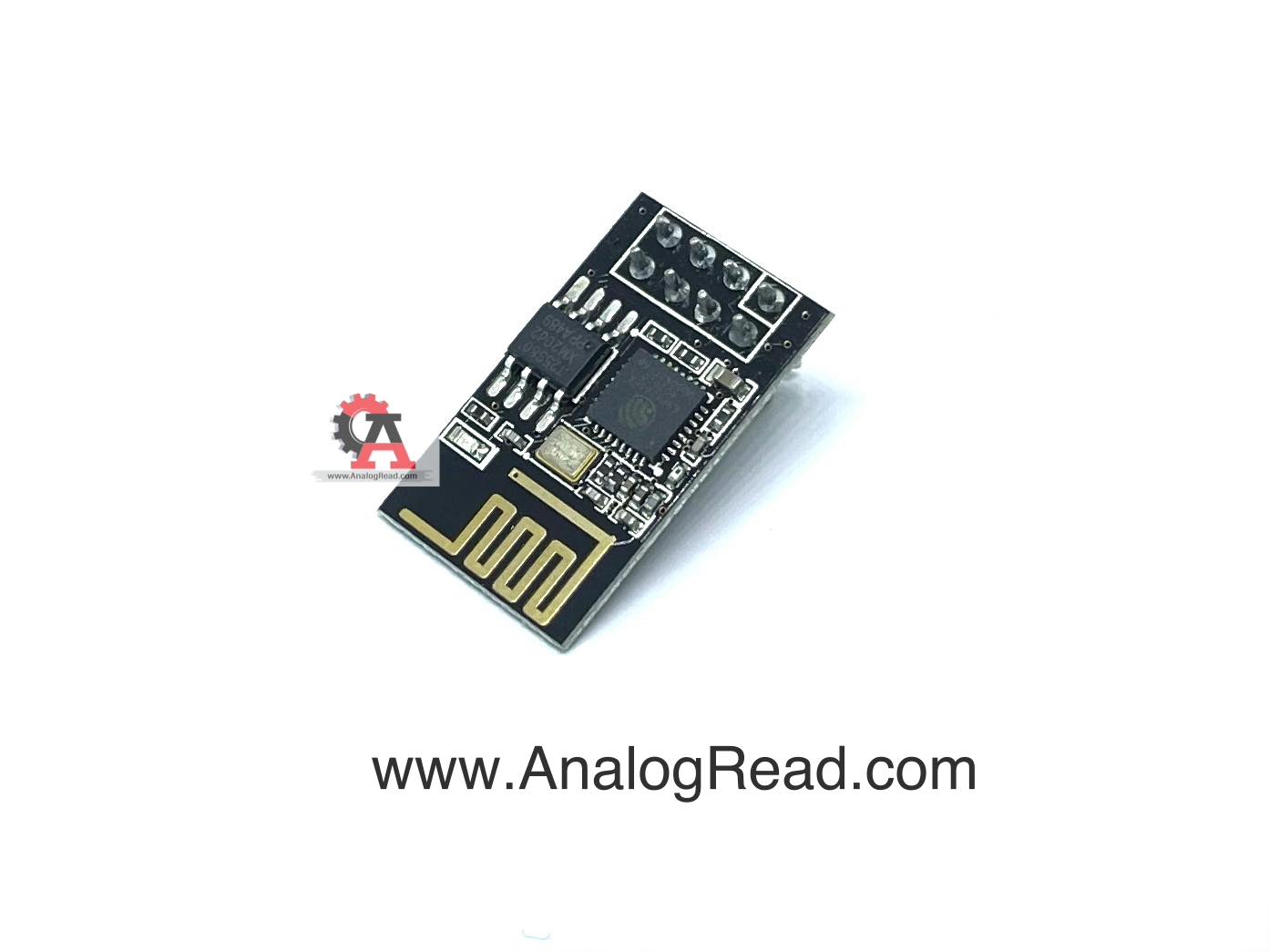

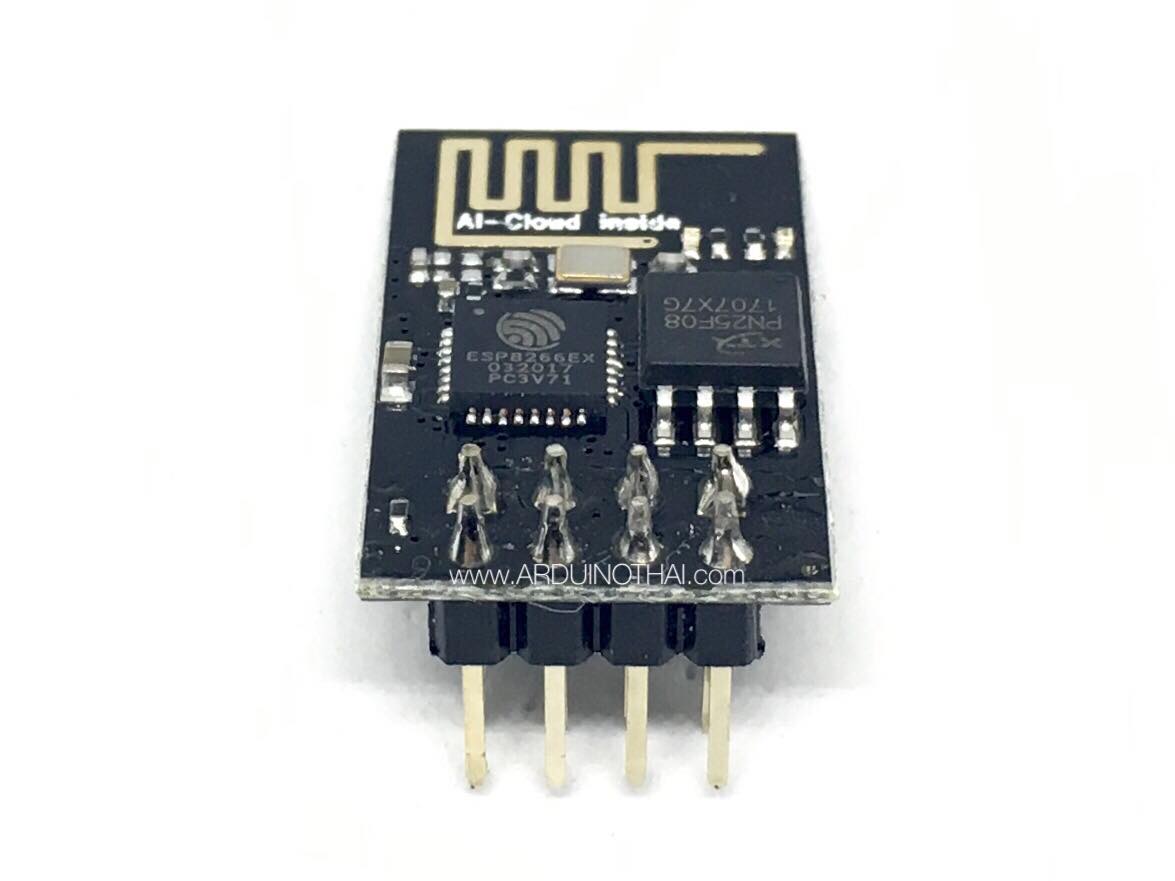

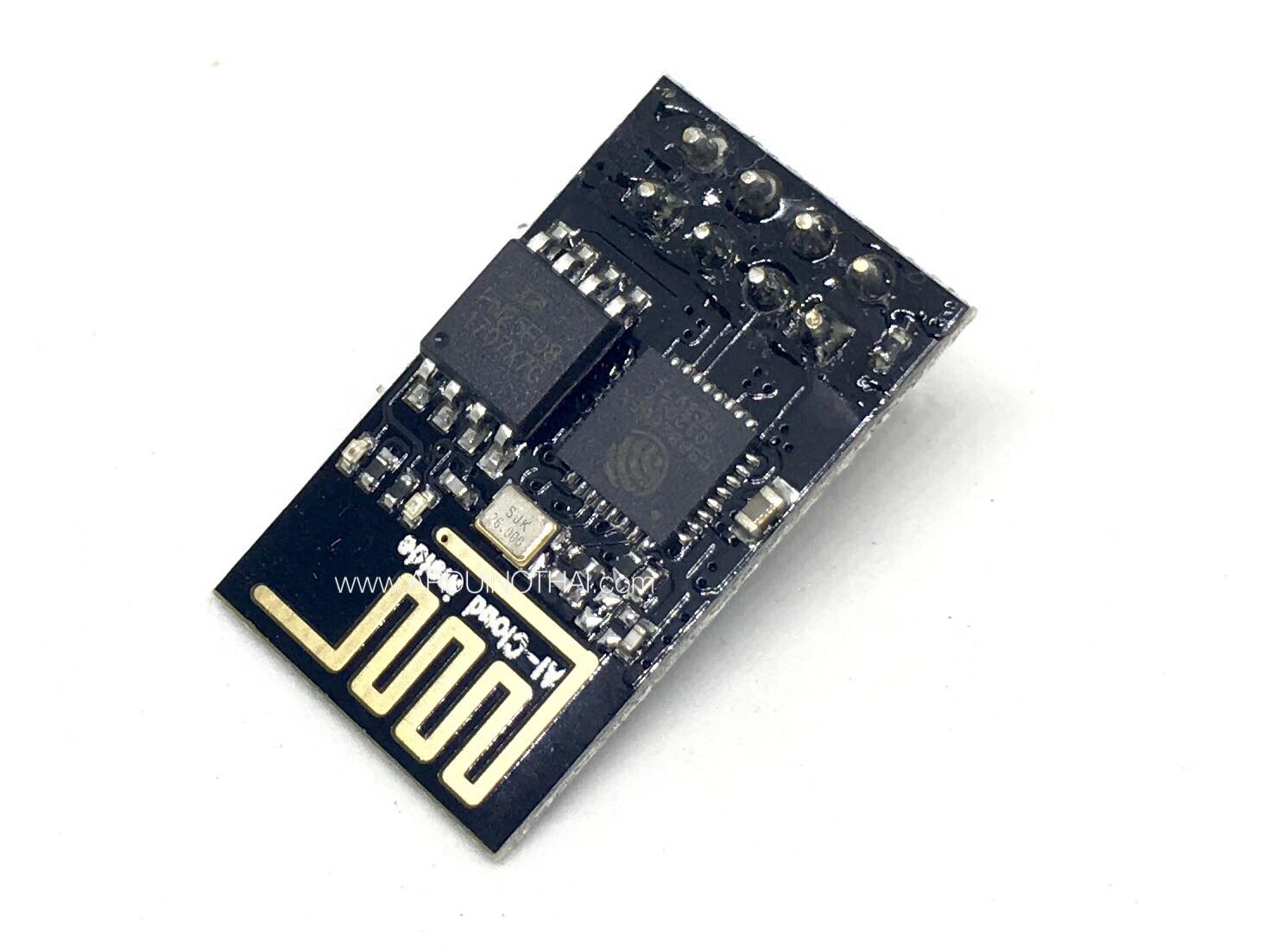

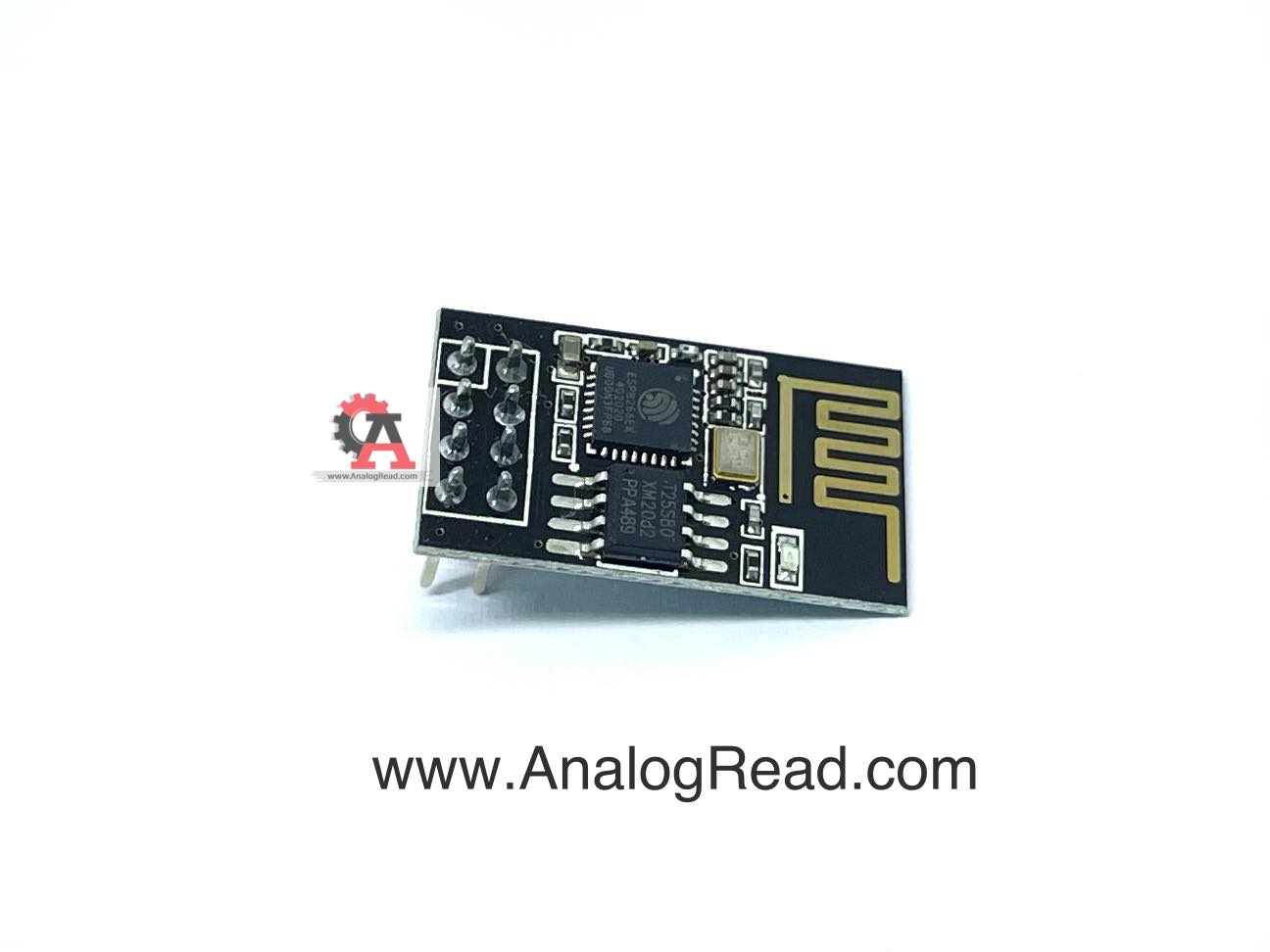

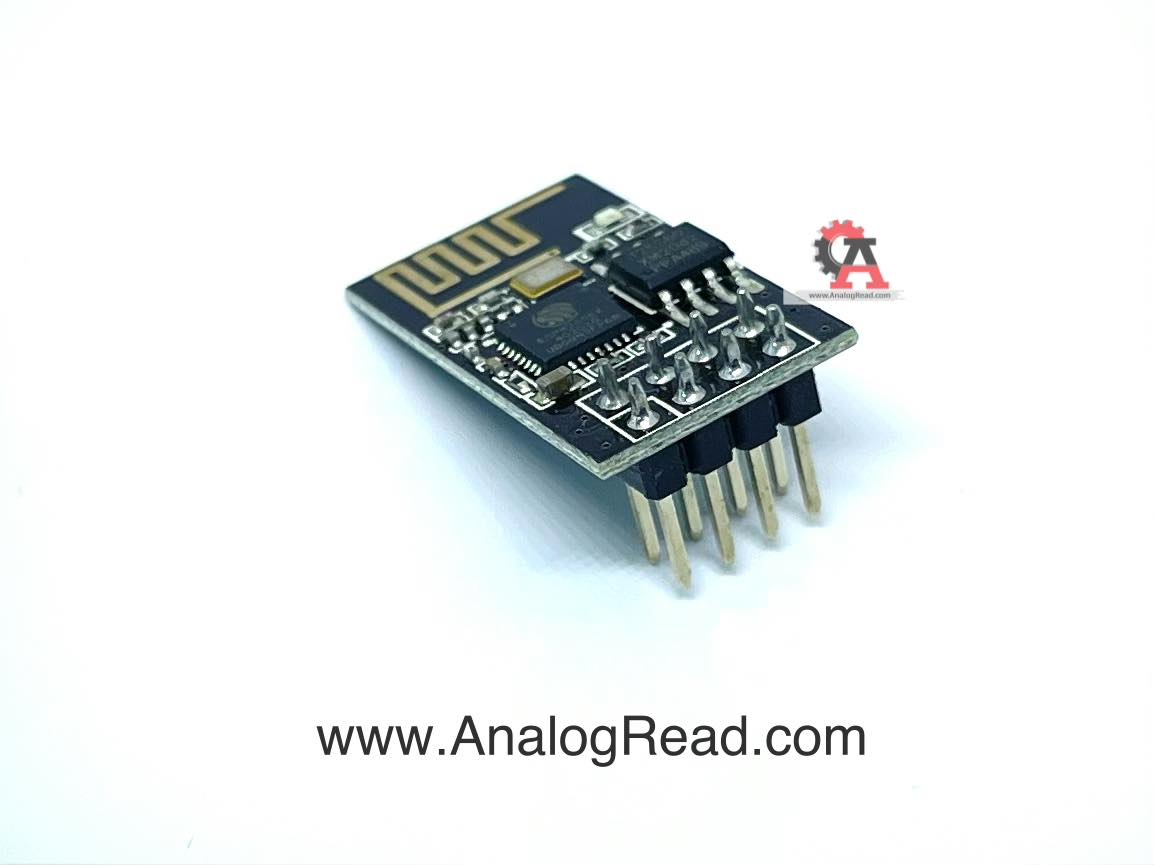

หมายเหตุ PCB เป็นสีดำ

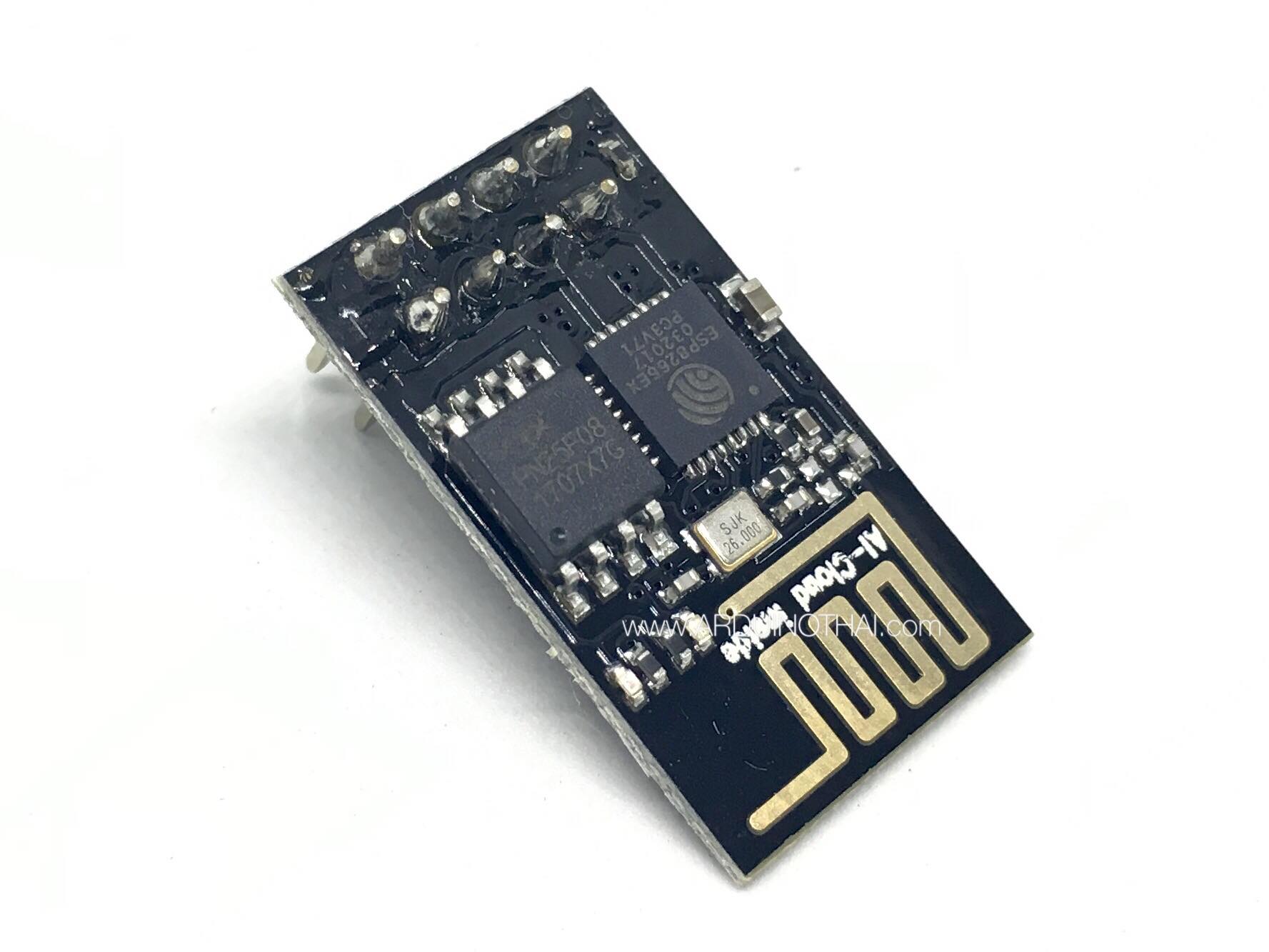

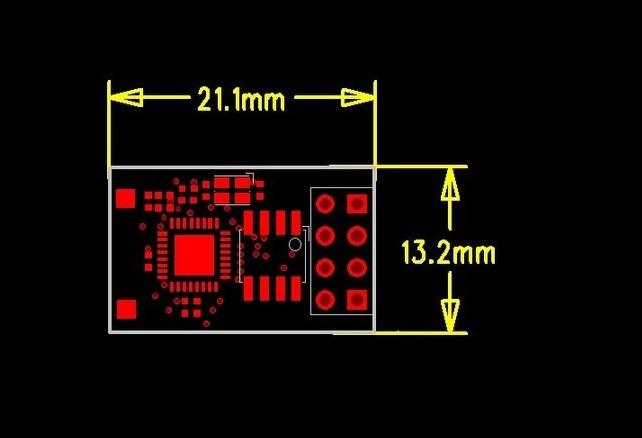

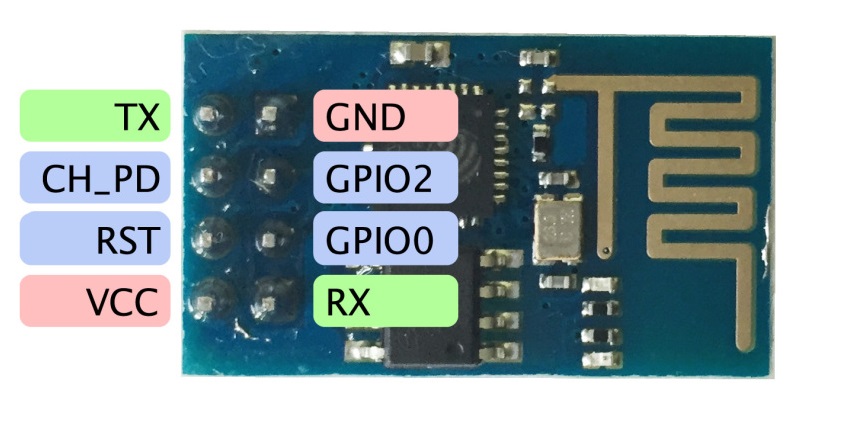

WiFi Serial Transceiver Module (ESP8266) เป็นโมดูล WiFi ขนาดเล็กรุ่นล่าสุดสามารถอัพเดท Firmware ได้ใช้ความเร็วในการสื่อสาร 9600 ใช้งานได้ทั้ง Client, Access Point และ Client+AP ใช้การเชื่อมต่อแบบ Serial UART ที่แรงดันไฟฟ้า 3.3V ใช้ Bi-Direction Logic Level Converter Module ในการช่วยแปลงแรงดัน Tx Rx ของบอร์ด Arduino  จาก 5V ให้เหลือ 3.3V เพื่อทำให้อุปกรณ์สามารถใช้งานในระยะยาวได้  ใช้ AT Command ในการสั่งงาน ตอนนี้สามารถเขียนโปรแกรมอัพโหลดไปยังบอร์ดได้โดยตรงแล้วโดยใช้ FT232RL USB to Serial ในการเชื่อมต่อกับโมดูล พัฒนาโปรแกรมโดยใช้ Arduino IDE

ESP8266 has powerful on-board processing and storage capabilities that allow it to be integrated with the sensors and other application specific devices through its GPIOs with minimal development up-front and minimal loading during runtime. Its high degree of on-chip integration allows for minimal external circuitry, and the entire solution, including front-end module, is designed to occupy minimal PCB area.

Specification :

802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

Integrated TCP/IP protocol stack

Integrated TR switch, balun, LNA, power amplifier and matching network

Integrated PLLs, regulators, DCXO and power management units

+19.5dBm output power in 802.11b mode

Power down leakage current of <10uA

Integrated low power 32-bit CPU could be used as application processor

SDIO 1.1/2.0, SPI, UART

STBC, 1×1 MIMO, 2×1 MIMO

A-MPDU & A-MSDU aggregation & 0.4ms guard interval

Wake up and transmit packets in < 2ms

Standby power consumption of < 1.0mW (DTIM3)
